汽车传动系统轮缘连接结构设计

　　在商用车与乘用车辆的底盘传动系统中，轮缘作为轮毂单元与半轴、制动总成衔接的核心承载部件，其结构合理性直接决定了动力传递效率与行驶安全冗余。日常工程场景里，这类部件多应用于非承载式车身的越野车型、重载货运车辆的轮端结构，需要同时承受半轴输出的扭矩载荷、车身自重带来的径向压力，以及车辆过坎、转向时产生的交变冲击载荷，设计阶段需要兼顾安装便利性、结构强度与动平衡性能。

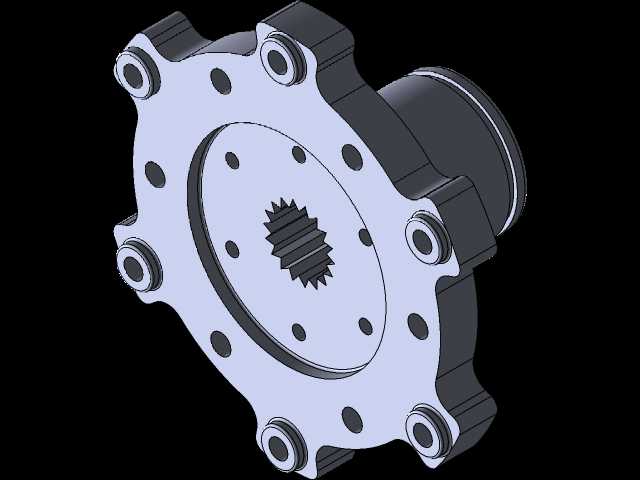

　　从结构设计逻辑来看，该轮缘采用盘式法兰结合内花键的复合结构，中心区域的渐开线内花键直接与半轴外花键啮合，花键齿形采用压力角30度的渐开线齿型，相比矩形花键具备更高的齿根强度与对中精度，能在大扭矩传递过程中自动补偿少量安装同轴度误差，避免花键副出现偏磨、应力集中断齿的问题。花键孔的加工基准与法兰端面的垂直度公差控制在0.02mm以内，保证半轴装配后不会出现端面跳动超差，减少高速行驶时的轮端抖动风险。

　　法兰盘本体沿圆周方向均匀布置6组带衬套的安装孔位，孔位采用等节距分布设计，节圆直径的公差控制在±0.05mm范围内，每个安装孔内预设钢质衬套过盈压装位，避免螺栓紧固时对铝合金或球墨铸铁材质的法兰本体造成挤压损伤，同时分散螺栓连接的局部压应力。法兰盘面上均匀分布的多组减重孔，并非单纯为了降低零件重量，孔位的分布经过动平衡校核，在去除冗余材料的同时保证法兰盘的质心与旋转轴线完全重合，减少高速旋转时的离心力带来的轴承额外载荷。

　　安装边界层面，该轮缘的轴向定位依靠法兰内侧的台阶止口，止口直径与轮毂轴承单元的定位外圈采用过渡配合，装配时止口端面与轴承端面完全贴合，保证轮缘安装后的轴向窜动量控制在0.03mm以内。外侧的圆柱轴颈用于安装制动鼓或者制动盘的定位基准，轴颈表面粗糙度控制在Ra1.6，保证制动部件装配后的同轴度，避免制动时出现抖动、偏磨的问题。

　　设计过程中，针对轮缘的载荷工况做了多轮仿真校核，在最大输出扭矩1.2倍的过载工况下，花键齿根的最大应力未超过材料屈服强度的70%，法兰盘安装孔位的局部压应力处于材料许用应力范围内，同时在100万次交变载荷模拟下，零件未出现疲劳裂纹风险。考虑到实际使用场景中的泥水、盐雾腐蚀环境，零件表面采用电泳加喷塑的处理工艺，法兰配合面做防锈油封存处理，花键副装配时预涂高温润滑脂，减少花键齿面的磨损与锈蚀卡滞问题。

　　在实际装配流程中，该轮缘不需要额外的专用工装，先将内花键与半轴花键对准推入，到位后法兰止口与轮毂轴承贴合，再依次穿入6颗连接螺栓，按照对角分次紧固的方式达到规定扭矩，即可完成轮缘与轮毂、制动部件的连接，后期维护拆卸时也不需要破坏周边部件，能大幅降低维保的时间成本。针对不同车型的载荷差异，该结构可以通过调整法兰盘厚度、花键模数、安装孔节距来适配不同吨位的车型需求，不需要整体重构设计逻辑，具备较好的平台化拓展属性。
