橡木材质锥台座式支撑连接构件

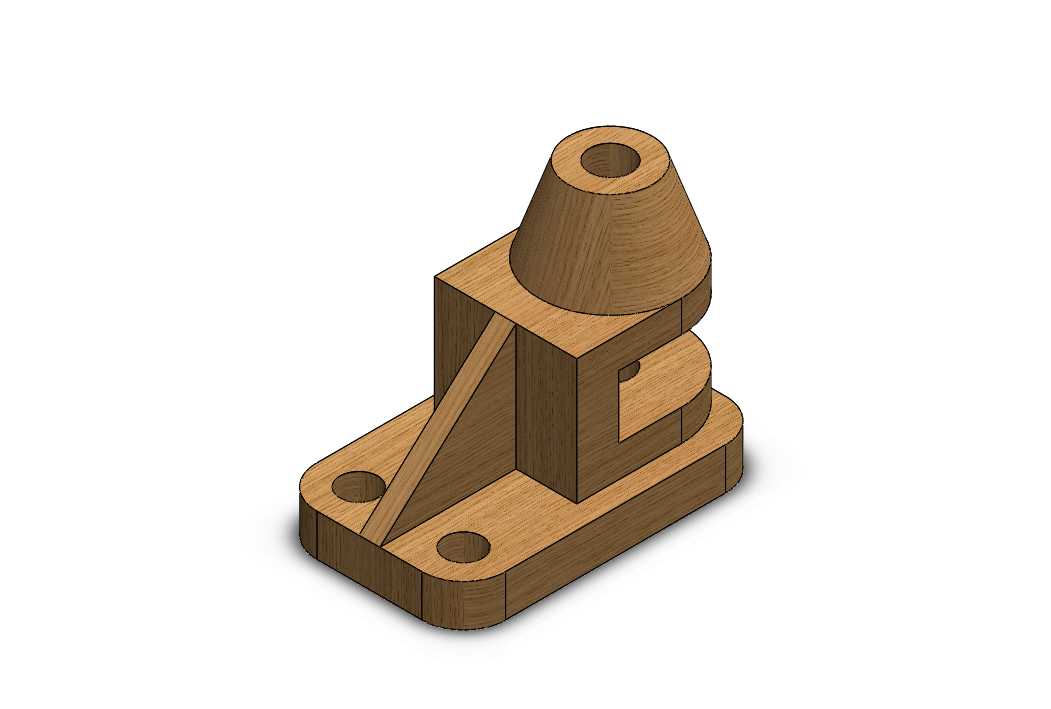

　　在轻工装配、小型检测工位的辅助定位场景中，这类木质支撑连接构件常作为传感器安装的辅助承载座使用，区别于常规金属安装座，橡木材质的阻尼特性可有效过滤工位上的微小振动，避免振动传递到传感元件引发检测数值漂移。构件底部为带两个安装孔的矩形法兰底座，安装孔采用沉孔设计，可将内六角安装螺栓完全埋入座体内部，不会突出底座平面影响安装贴合度，底座边缘做了R2圆角过渡，既避免木材尖角在装配过程中磕碰崩边，也能减少安装时对操作人员的剐蹭风险。底座上方的立板侧面设置了三角形加强筋，筋板与立板、底座的连接位置均做了圆弧过渡处理，避免木材加工过程中应力集中导致的开裂问题，同时提升整个座体的抗侧向载荷能力，当上方锥台部位承受偏载力时，

　　加强筋可将载荷均匀分散到底座整个安装平面，不会出现立板根部断裂的情况。立板上方的锥台结构中心设置了贯通安装孔，孔壁做了铰削加工处理，可直接穿装传感元件的固定杆，锥台的锥度设计为1:5，既可以适配不同直径的锁紧套，也能在安装时起到导向作用，方便传感元件快速对准安装位。立板侧面还设置了一个半开放的卡槽结构，可用于走线或者嵌入小型定位销，对安装在锥台上的元件进行周向止转，避免设备运行过程中元件出现转动偏移。从设计逻辑来看，整个构件的建模过程优先考虑了木质材料的加工特性，所有棱边都避免了尖锐直角，所有连接位置都设置了工艺圆角，适配数控雕刻机的加工路径规划，不需要额外的清根工序就能一次加工成型。安装边界方面，底座的两个安装孔中心距为32mm，

　　可直接适配市面上多数小型传感器安装支架的孔位标准，不需要额外制作转接板；构件整体高度为48mm，锥台顶部的安装孔直径为8mm，可兼容多数M8规格的传感元件固定杆；底座厚度为8mm，安装后整体重心偏低，即使在有小幅振动的工位上也能保持稳定。在实际使用场景中，这类构件多用于食品检测、轻工产品外观检测的工位上，橡木材质不会像金属件那样在与产品接触时刮伤工件表面，同时木材的隔热特性也能避免工位上的少量热量传递到传感元件，影响元件的检测精度。建模过程中，底座的安装孔位置做了对称度校验，保证安装后锥台的中心轴线与底座安装平面的垂直度误差控制在0.1mm以内，满足传感元件的安装精度要求；加强筋的厚度设置为6mm，既保证了结构强度，

　　也不会过多增加构件的整体重量，单个构件重量控制在50g左右，不会给安装支架带来额外的载荷负担。锥台部分的外表面做了纹理贴合处理，还原橡木的真实木纹走向，在做装配模拟时可以更直观地呈现构件的实际外观效果，方便设计人员提前评估整个工位的视觉协调性。立板与锥台的连接位置设置了1mm的定位止口，装配时可以快速对准锥台与立板的位置，减少装配调整时间；侧面的卡槽宽度为4mm，可直接嵌入常规的线卡，将传感元件的连接线固定在卡槽内，避免线路散乱影响工位整洁，也能防止设备运行过程中线路被拉扯导致元件移位。
