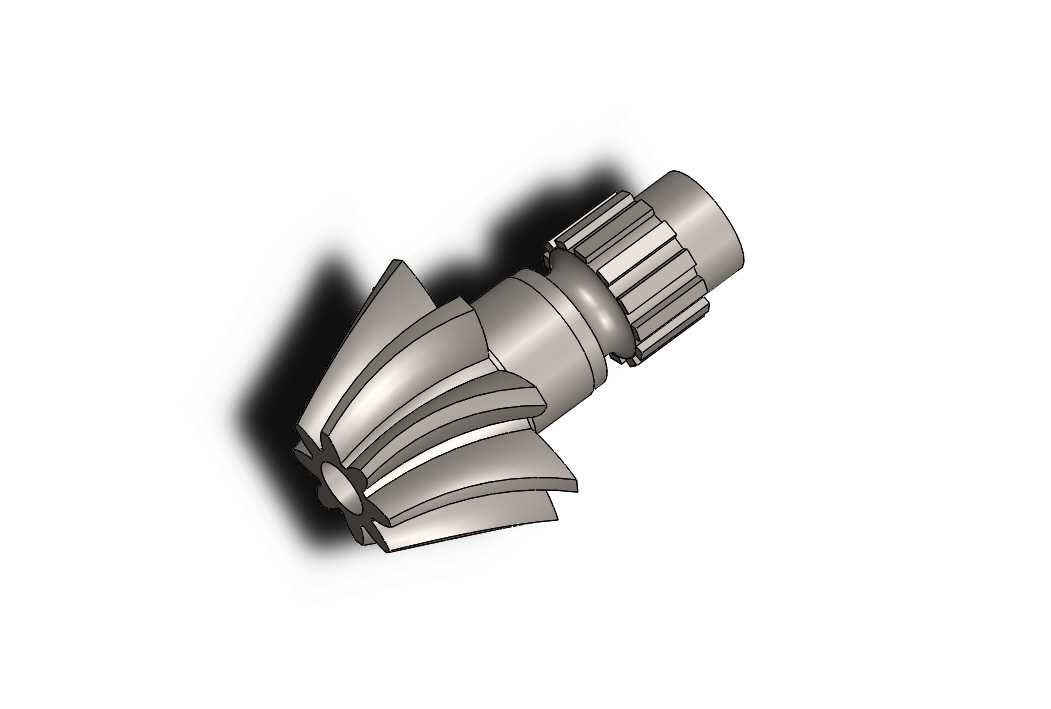

带花键轴段的螺旋锥齿轮传动件结构设计

项目分类:齿轮 发布时间:2022-05-03 ID:622534
  • 带花键轴段的螺旋锥齿轮传动件结构设计
  • 带花键轴段的螺旋锥齿轮传动件结构设计

  在差速传动、机床主轴进给、航空辅机传动、工程机械行走机构这类需要相交轴动力传递的场景里,螺旋锥齿轮始终是核心的传动承载部件,相比直齿锥齿轮,它的啮合重叠系数更高,传动过程中不会出现整齿突然进入或退出啮合的冲击,运转平稳性更强,承载能力也能提升30%以上,适合中高速、重载的传动工况。这个带集成花键轴段的螺旋锥齿轮,是针对小空间紧凑传动场景设计的一体化结构,没有采用齿轮与轴分体过盈装配或者键连接的形式,直接将锥齿轮齿部、定位轴颈、外花键连接段做成整体式结构,从根源上避免了装配间隙带来的传动回差,也省掉了分体零件的装配工序,能有效缩小整个传动单元的轴向尺寸。

  从结构细节来看,锥齿轮的轮齿采用等顶隙收缩齿设计,齿顶间隙沿齿长方向保持恒定值,避免轮齿啮合时齿顶与齿根发生干涉,同时也能给齿面润滑脂的留存留出足够空间,降低啮合面的磨损速率。齿向的螺旋角经过匹配计算,保证啮合时轴向力的方向指向轴段的定位台阶面,这样运转过程中轴承承受的轴向载荷能直接通过轴肩传递到轴承内圈,不会额外增加锁紧结构的受力负担。和锥齿轮段相连的是两个定位轴颈,轴颈的直径公差按照h6级精度设计,表面粗糙度控制在Ra0.8以内,用来安装深沟球轴承或者圆锥滚子轴承,两个轴颈之间预留有挡圈槽位,可以安装轴用弹性挡圈对轴承内圈做轴向限位,防止运转过程中轴承出现窜动。

  轴段末端的外花键采用渐开线齿形,相比矩形花键,渐开线花键的齿根强度更高,对中性更好,能传递更大的扭矩,适合和传动毂、联轴器或者同步带轮做连接,花键的齿侧配合选用间隙配合,方便装配时的对位,同时也能补偿少量的安装同轴度误差。整个零件的外形轮廓没有多余的凸起结构,最大外径出现在锥齿轮的齿顶圆位置,轴向总长度控制在适配常规小型传动箱的安装尺寸范围内,安装时只需要将两个轴承压装到对应轴颈位置,再将整个组件装入传动箱的轴承座孔内,通过端盖压紧轴承外圈即可完成固定,不需要额外设计复杂的支撑结构。

  设计过程中首先要确定的是锥齿轮的分锥角,根据相交轴的传动比计算得到对应的分锥角度数,保证两个配对齿轮的分锥顶点重合,避免出现偏载导致轮齿局部磨损过快。齿面的螺旋方向需要和配对齿轮做对应,保证啮合时轴向力的方向符合设计预期,防止运转过程中齿轮出现轴向脱开的趋势。轮齿的模数根据传递的额定扭矩、转速以及使用寿命要求计算确定,齿宽取锥距的三分之一左右,平衡齿面接触强度和轮齿的弯曲强度,避免齿宽过大导致小端齿槽过窄,加工时出现刀具干涉的问题。

  花键段的参数需要和对接的传动零件做匹配,齿数、模数、压力角都要和对接零件的内花键保持一致,同时花键的收尾段长度要控制在合理范围,避免对接零件装配到位后出现空程。轴颈的长度要和选用的轴承宽度匹配,轴肩的高度要低于轴承内圈的厚度,方便后续轴承拆卸时的施力,不会出现轴承无法拉出的问题。整个零件的过渡位置都设计有圆角,尤其是轴径变化的台阶位置,圆角半径不小于2mm,降低应力集中系数,避免交变载荷作用下出现疲劳断裂的问题。

  实际应用中,这类一体化螺旋锥齿轮轴常见于小型电动工具的传动头、园林机械的动力输出端、自动化设备的转角传动模组里,因为结构紧凑、装配简单、传动回差小的特点,能有效提升整个传动系统的刚性,在频繁正反转的工况下也能保持稳定的传动精度,不会因为连接间隙出现明显的换向冲击。建模过程中需要注意轮齿的渐开线齿形和螺旋线的拟合精度,保证齿面的曲率连续,避免加工后出现啮合异响,花键和轴颈的同轴度要控制在0.02mm以内,保证装配后轴承运转顺畅,不会出现卡滞的问题。
