减震器冲击执行组件结构设计

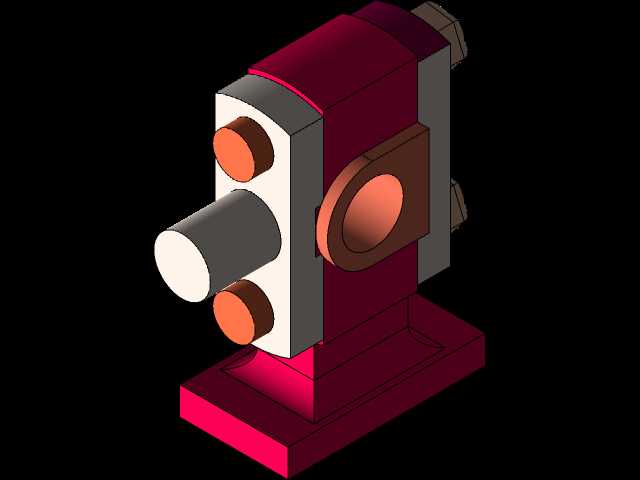

　　在各类需要缓冲吸能、冲击载荷传递的工业设备场景中，这类冲击执行组件是减震总成里直接完成力传导与动作输出的核心部件，常见于冲压设备的缓冲工位、自动化产线的阻尼限位单元、工程机械的悬架减震配套结构中，承担着将外部冲击载荷均匀传导至减震阻尼单元，同时保证动作同轴度、避免偏载造成阻尼件过早损耗的作用。从结构设计逻辑来看，该组件采用分体式装配思路，底部设置一体化安装基座，基座预留的安装面可直接通过螺栓紧固在设备安装基准面上，安装边界的长宽尺寸适配常规减震工位的安装空间，基座上方的主体承载块采用高刚性结构设计，主体块上开设的同轴导向孔用于装配冲击执行轴，轴体与孔位之间采用间隙配合公差，保证冲击动作过程中轴体往复运动无卡滞，

　　同时在导向孔的上下两侧设置对称的定位销孔，装配限位销后可限制轴体的周向转动，避免冲击过程中轴体偏转造成载荷偏移。主体块侧面设置的环形连接耳用于对接阻尼缓冲元件，环形耳的内孔尺寸与常规阻尼器的连接轴径匹配，耳座与主体块之间设置加强筋结构，可承受冲击过程中传递过来的侧向载荷，避免连接部位出现应力集中断裂的问题。设计过程中优先考虑了载荷传递路径的合理性，外部冲击力从前端的冲击轴输入后，一部分沿轴体传导至后方的阻尼单元，另一部分通过主体块分散至底部安装基座，整个传力路径无锐角转折，所有受力拐角处均设置圆角过渡，降低应力集中系数。外形尺寸方面，冲击轴的伸出长度根据常规减震行程设计，既保证足够的冲击缓冲行程，又不会因为轴伸过长造成刚性不足，

　　主体块的宽度尺寸控制在安装空间允许范围内，侧面连接耳的突出高度适配阻尼元件的安装间隙，不会与周边设备部件产生运动干涉。实际应用中，该组件可直接替换同类型减震总成的冲击执行部件，装配时无需对原有安装基准做额外修改，各配合面的公差等级按照中等精度机械加工要求设定，普通铣削、镗削加工即可满足精度要求，无需特殊加工工艺，适合批量生产配套。在功能特性上，该结构兼顾了冲击动作的导向精度与载荷传递的均匀性，对称布置的上下限位结构可有效抵消冲击过程中的偏载力矩，避免轴体出现单边磨损的情况，底部基座的安装孔位采用长圆孔设计，装配时可微调组件的安装位置，补偿安装过程中的基准误差，侧面环形连接耳的端面设置沉孔，连接螺栓装配后不会突出端面，避免运动过程中螺栓与阻尼元件外壳产生刮擦。从结构可靠性角度出发，所有装配连接部位均考虑了防松设计空间，可加装弹簧垫圈或者防松螺母，适应设备运行过程中的振动工况，避免长期运行后连接件松动造成动作失效。
