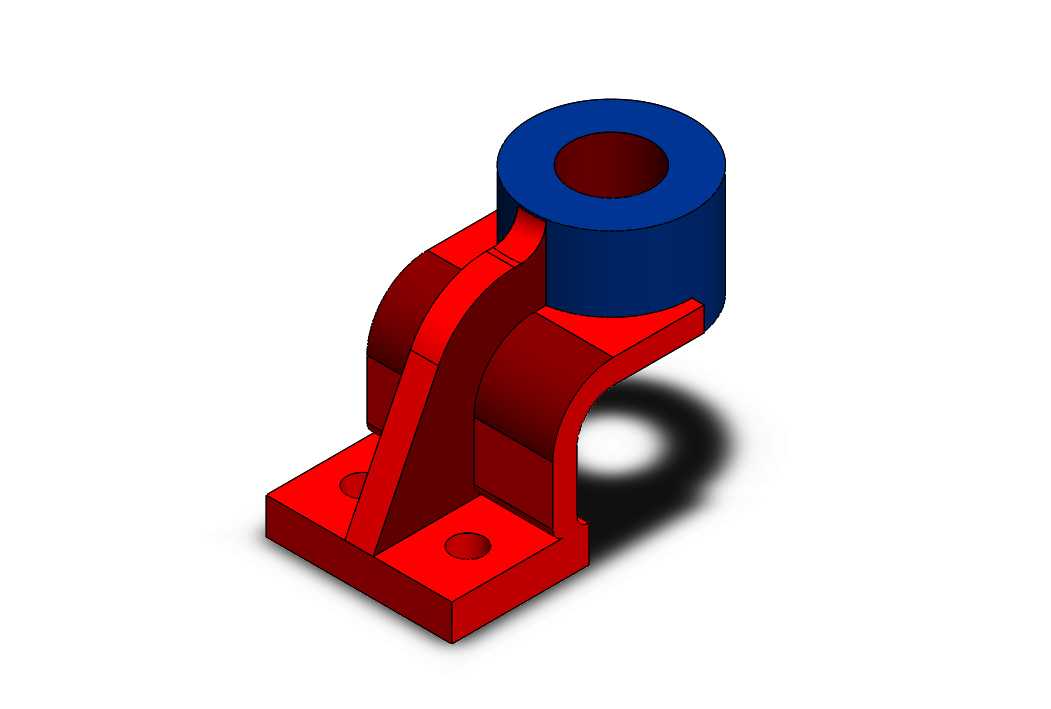

带安装底座弯臂式环形支撑构件

　　该构件属于设备配套的支撑连接类结构件，常见应用场景集中在中小型自动化检测设备、传感单元安装工位以及轻型物料导向机构中，主要承担上部环形功能件的承载、位置固定以及与下部安装基面的刚性连接作用，在设备运行过程中需要抵消上部环形部件工作时产生的径向偏移力与小幅振动载荷，保证上部配套功能件的位置精度始终维持在设计允许的公差范围内。从结构设计逻辑来看，构件整体采用一体化成型思路，下部为带两个安装通孔的方形安装底座，底座的平面度公差需要控制在0.05mm以内，保证安装时与设备基面能够完全贴合，避免出现安装翘曲导致的上部支撑臂受力不均问题；两个安装孔的中心距按照常规轻型构件的安装标准设定，适配M6规格的内六角圆柱头螺钉进行固定，

　　孔位周边做了轻微的沉台设计，既可以避免螺钉头突出底座平面影响安装贴合度，也能分散螺钉锁紧时的局部压应力，防止长期使用后底座出现应力开裂。中部的弯臂结构采用变截面过渡设计，从底座位置向上延伸时，臂厚根据受力分布做了梯度调整，靠近底座的受力集中区域臂厚更大，向环形座延伸的过程中逐步收窄，在保证整体结构刚性的前提下尽可能减少不必要的材料冗余，降低构件自身重量；弯臂的弯折弧度经过受力仿真验证，能够将上部环形座传递的垂直载荷平滑分散到底座的整个安装平面，避免弯折处出现应力集中导致的结构断裂。上部的环形支撑座为中空圆柱结构，内孔表面粗糙度要求达到Ra1.6，用于配套穿装轴类功能件或者环形检测元件，内孔与弯臂的连接位置做了加厚的加强筋过渡，

　　筋位与弯臂、环形座的连接处全部采用圆角过渡，既可以消除加工过程中的应力集中点，也能减少三维建模时的曲面破面问题，同时在实际装配时能够避免锐角划伤操作人员或者配套线缆。从安装边界来看，构件整体的安装占用空间在长宽高三个维度上都适配小型设备的内部安装空间，底座的安装孔位可以直接对接设备台面上的标准安装螺孔，不需要额外制作转接板；上部环形座的中心高度经过校准，能够保证穿装在其中的功能件与对应配合部件的中心高完全匹配，不需要额外调整垫片来补偿高度差。在实际使用过程中，该构件不需要做后续的焊接或者二次加工，直接通过螺钉固定即可投入使用，表面可以根据设备的整体防护要求做喷塑或者氧化处理，提升耐锈蚀能力，适配车间内多油污、多粉尘的工作环境。

　　设计过程中需要重点关注弯臂与底座、环形座连接位置的拔模角度，若采用注塑或者铸造成型工艺，拔模角度控制在1-1.5度即可顺利脱模，不会出现结构拉伤；如果采用机加工方式制作，那么加工顺序需要遵循先加工底座基准面，再以基准面定位加工上部环形座内孔的流程，保证内孔与底座平面的垂直度公差符合设计要求，避免上部穿装的部件出现倾斜。另外，构件的两个安装孔采用通孔设计而非螺纹孔，主要是考虑到长期使用后如果螺纹滑牙可以直接更换螺钉，不需要对整个构件进行报废处理，降低设备的后期维护成本；环形座的外圆与内孔保持同轴度公差0.03mm以内，保证配套的转动类部件在其中运转时不会出现偏心卡顿的问题。
