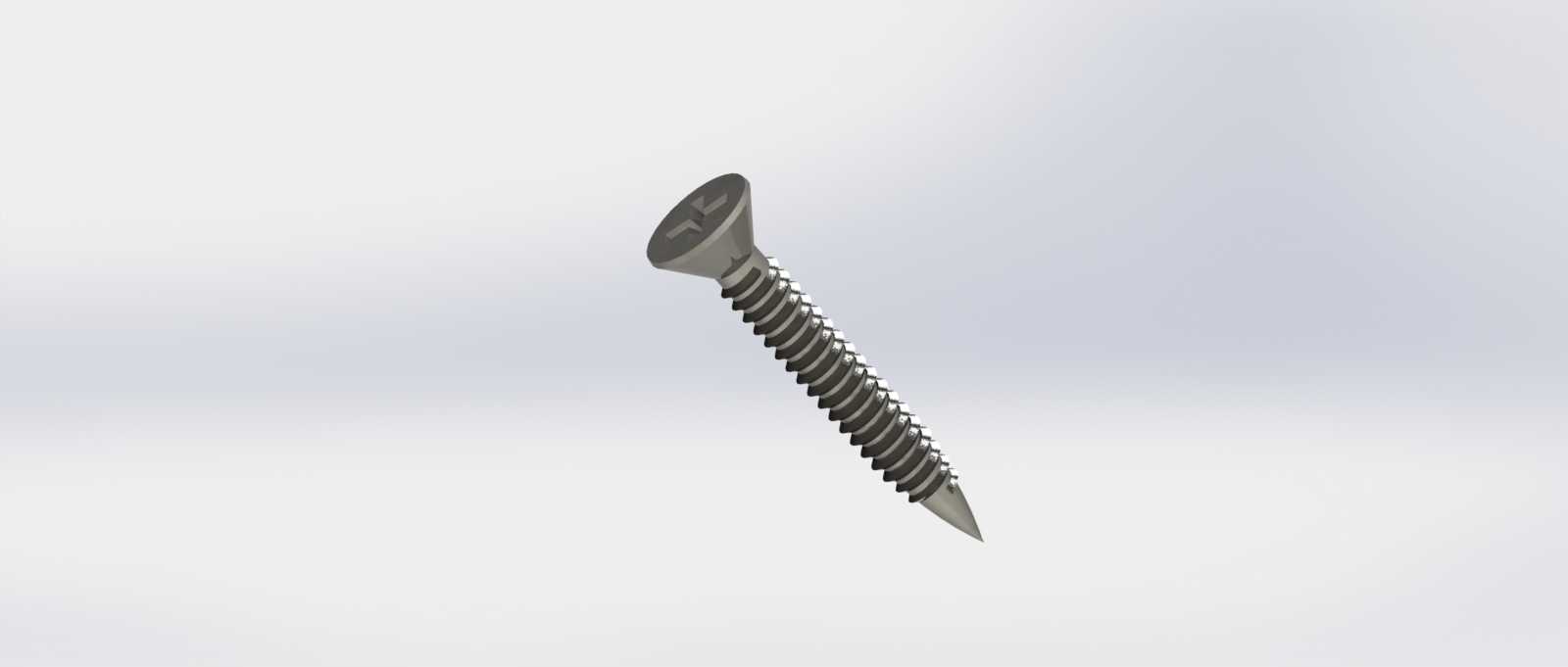

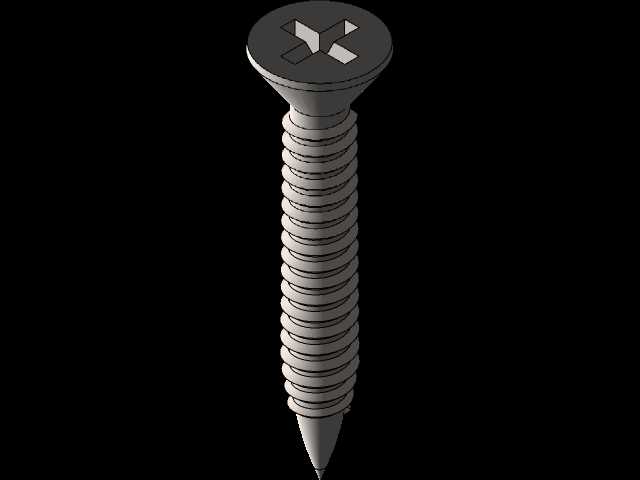

沉头自攻螺钉三维结构设计模型

　　这款沉头自攻螺钉的结构设计，核心围绕薄板类构件的快速紧固需求展开，日常在电子仪器外壳装配、小型传感器安装固定、低压电气柜内部走线固定、家用五金件连接等场景中应用极广，不需要预先在被连接件上攻制内螺纹，依靠自身螺纹在拧入过程中挤压出匹配的螺纹牙型，大幅降低现场装配的工序复杂度，尤其适合批量装配的流水线作业场景。从结构设计逻辑来看，头部采用90度沉头锥面设计，装配完成后螺钉头部可以完全埋入被连接件的沉孔内，不会在构件表面形成凸起，既可以避免突出的头部剐蹭操作人员或其他管线，也能满足外观面平整的装配要求，头部槽型采用十字槽设计，匹配常规十字螺丝刀即可施加拧紧扭矩，槽口深度经过反复校核，既保证足够的扭矩传递深度，

　　避免拧入过程中出现滑牙脱槽的问题，也不会因为槽口过深削弱头部的结构强度。螺杆部分的螺纹采用大螺距三角牙设计，牙型角经过优化，拧入过程中对被连接件的挤压力更均匀，针对常见的ABS塑料壳体、薄冷轧钢板、硬质绝缘板材等常见基材，都能形成足够的啮合强度，不会出现拧入后螺纹滑牙、连接松动的问题；螺杆末端采用尖锐的锥端设计，不需要预先钻制大尺寸引导孔，小直径预钻孔甚至无预钻孔的场景下都可以顺利对准拧入，锥端的过渡段做了平滑处理，避免拧入过程中出现偏斜，导致螺纹孔错位、连接失效的问题。从安装边界尺寸来看，沉头头部的直径、锥度严格匹配通用沉孔加工参数，常规加工沉孔时只要按照对应公称直径的标准沉孔尺寸加工，就能保证头部完全埋入；

　　螺杆长度覆盖常用的装配厚度区间，不同长度规格对应不同的被连接件总厚，设计时预留了足够的螺纹啮合长度，保证至少有3圈以上的完整螺纹与基材啮合，满足常规工况下的抗拔、抗剪强度要求。建模过程中对螺纹牙型做了工程化简化处理，既还原了真实螺纹的牙型轮廓、螺距参数，也避免了过于细碎的螺纹特征导致工程图生成、装配仿真时出现特征错误，模型的所有倒角、过渡圆角都按照实际冷镦加工的工艺要求设置，头部与螺杆的过渡段做了圆角强化，避免拧紧过程中应力集中导致头部断裂。实际选型使用时，需要根据被连接件的材质、总厚度匹配对应的螺钉长度，针对脆性较大的塑料基材，需要适当降低拧紧扭矩，避免螺纹牙型撑裂基材；针对金属薄板连接场景，可以适当增加平垫来分散头部的压紧力，

　　避免沉头锥面压穿薄板。整个模型的装配基准与实际零件的测量基准完全重合，导入装配环境后可以直接通过沉头锥面、螺杆轴线完成配合约束，不需要额外调整基准位置，能直接用于装配干涉检查、装配工艺仿真、紧固件BOM统计等工作，结构细节完全匹配量产紧固件的实际尺寸，不存在建模误差导致的装配错位问题。
