传感器安装固定支座异形支撑结构件

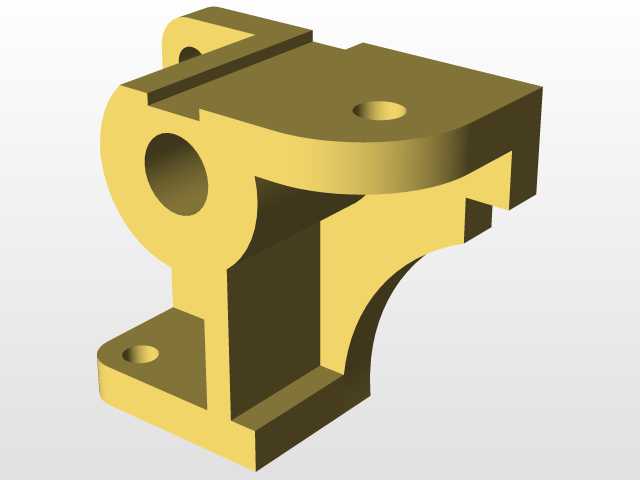

　　这类异形支撑支座主要应用在工业传感检测工位的安装场景中，常见于自动化生产线的位置检测、位移反馈、物料识别单元，作为传感器与设备机架之间的连接承载构件，承担定位、承重、隔振的核心作用，避免传感器直接安装在设备壁面出现的定位偏移、振动松脱问题。从结构功能来看，该支座采用一体化铸造成型后机加工的工艺思路，整体分为三个功能区段：上部的安装平台区设置有沉头安装孔，用于固定传感器本体或者配套的检测触发模块，平台边缘做了切边处理，预留出传感器接线的走线空间，避免线缆弯折磨损；中部的支撑连接区采用变截面的弧形过渡结构，替代传统的直角肋板设计，在保证整体抗弯强度的前提下，减少了应力集中点，同时降低了整体自重，

　　侧面的大直径通孔用于穿装铰接销轴或者调节螺杆，可实现支座安装角度的微调，适配不同检测方向的传感安装需求；下部的安装底板区设置有两个定位安装孔，用于通过螺栓将整个支座固定在设备机架、型材支架或者工作台面上，底板与中部支撑段的衔接处做了加厚处理，抵消设备运行时传递的振动载荷，避免长期使用后出现连接松动。设计过程中优先考虑了安装边界的适配性，上部平台的安装孔中心距匹配主流工业传感器的安装孔位规格，不需要额外加工转接板即可直接安装；中部的通孔轴线与下部底板的安装面保持严格的平行度公差，保证角度调节时的定位精度；下部底板的安装孔采用长圆孔与圆孔组合的形式，既可以在安装时微调支座的前后位置，又能保证定位基准的唯一性，降低现场安装的调试难度。

　　外形尺寸方面，整体高度控制在常规传感安装的常用区间，不会占用过多的设备安装空间，上部平台的宽度预留了传感器接线端的操作空间，不需要拆卸支座即可完成传感器的接线与更换作业；中部支撑段的壁厚经过受力校核，在承受传感器自重以及常规设备振动载荷的情况下，形变量控制在传感检测允许的精度范围内，不会因为结构形变导致检测数据出现偏差。实际使用场景中，这类支座常搭配光电传感器、接近开关、位移传感器使用，在输送线的物料到位检测、机床的行程限位检测、自动化装配工位的工件定位检测环节都能见到同类结构，相比标准的直角安装支架，这种异形一体化结构的抗振性能更好，不需要额外加装加强筋即可满足高振动工位的使用需求，同时弧形过渡的结构不容易积灰积屑，在机加工车间、

　　焊接工位这类多粉尘多切屑的场景下，能减少杂物堆积对传感器检测的干扰。建模过程中重点处理了各个功能面的公差配合关系，安装孔的同轴度、安装面的平面度都按照机械加工的常规精度要求设置，保证导出的工程图可以直接用于生产加工，各个过渡圆角的尺寸匹配铸造工艺的脱模要求，避免出现工艺死角，减少后续机加工的工作量。
