双孔铰接式连接支架结构设计

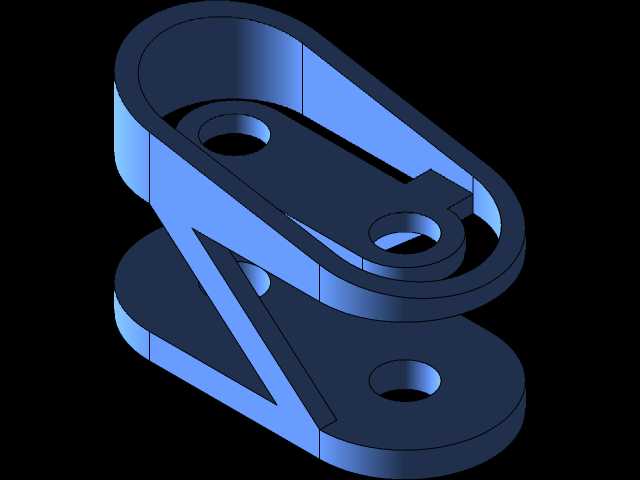

　　该铰接式连接支架主要应用于需要实现小角度相对转动的机械连接场景，常见于轻工设备的连杆传动机构、小型自动化设备的活动支撑部位、检测装置的角度调节组件中，作为两个相对运动部件之间的连接载体，既承担静态下的结构支撑载荷，也能在部件做往复摆动时传递动态作用力，避免连接部位出现应力集中导致的结构失效。从结构功能来看，该支架采用上下两层平行安装板配合单侧斜向加强筋的整体构型，上下安装板各设置两个同轴度匹配的安装通孔，上层板的长圆形镂空结构一方面用于降低整体构件重量，减少运动过程中的惯性负载，另一方面为配套铰接销轴提供轴向窜动的避让空间，避免销轴在转动过程中与支架本体发生卡滞。斜向加强筋连接上下两层安装板的非铰接侧，在不增加过多材料厚度的前提下，

　　大幅提升支架整体的抗扭刚度与抗弯强度，当支架承受垂直于安装板方向的侧向载荷时，加强筋可将载荷均匀分散到上下两块安装板上，避免安装板根部出现应力断裂。设计过程中首先确定铰接副的转动中心轴线，以上层板的铰接孔中心为基准，向下偏移固定距离确定下层板的铰接孔位置，保证上下孔的同轴度公差控制在合理范围内，避免后续装配时销轴出现别劲现象。安装板的外轮廓采用圆角过渡，消除尖锐边角带来的应力集中点，同时也能避免装配过程中划伤操作人员或配套管线。安装边界方面，下层安装板的两个通孔用于将支架整体固定在设备基座上，孔位间距按照通用安装标准设定，可适配常用规格的螺栓紧固件，上层板的铰接孔用于连接活动摆臂，孔的内径尺寸与标准销轴直径匹配，

　　配合间隙控制在转动灵活且无明显旷量的区间内。整体结构的壁厚保持均匀，避免注塑或机加工过程中出现缩孔、变形等缺陷，所有棱边均做小尺寸倒角处理，既去除加工毛刺，也能提升构件的外观质感。在实际使用中，该支架可承受一定范围内的径向载荷与轴向推力，适用于载荷不大但需要频繁摆动的连接部位，相比一体式固定支座，其铰接结构允许连接部件在设定角度范围内自由转动，补偿安装过程中产生的位置误差，降低整体装配精度要求，提升设备运行的平顺性。结构设计时充分考虑了加工工艺性，若采用金属板材冲压成型，可通过一次折弯配合焊接加强筋完成加工，生产效率高且成本可控；若采用工程塑料注塑成型，均匀的壁厚与简单的分型面设计可大幅降低模具开发难度，适合批量生产应用。在安装调试环节，只需将下层板通过螺栓固定在基准安装面，再将活动部件通过销轴与上层板铰接即可完成装配，日常维护时仅需定期在铰接孔位置加注润滑脂，即可保证转动部位长期灵活无卡滞，减少设备运行过程中的异响与磨损。
