立式圆柱磁性扬声器结构设计

　　日常做消费电子、小型工控终端的声学子系统选型时，这类立式圆柱结构的磁性扬声器是适配窄空间安装场景的常用部件，区别于常规方形超薄扬声器，圆柱构型的声腔一致性更好，在需要周向均匀扩散声信号的设备上适配度更高，比如小型桌面智能终端、壁挂式报警提示装置、便携检测仪器的内置发声单元，都能见到这类结构的应用。

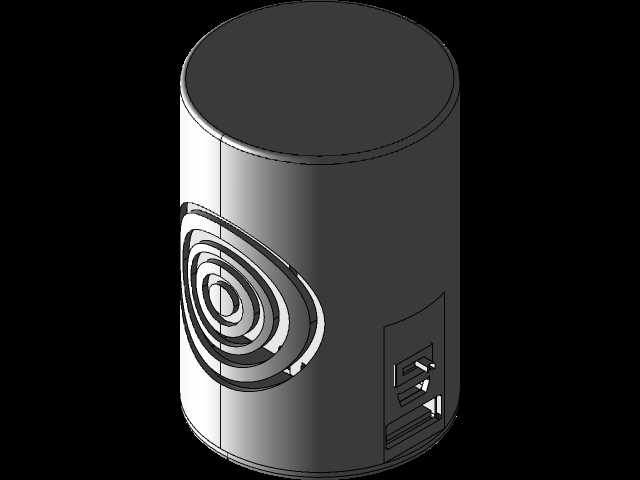

　　从实际使用的功能逻辑来看，这类磁性扬声器依靠音圈在恒定磁场中的受力振动带动振膜发声，设计时首先要平衡磁路组件的排布空间与整体外形的约束，图中这款产品采用一体化圆柱金属外壳，侧壁预留了接线与固定的接口区域，振膜区域做了同心环状的防护格栅，既可以避免异物直接接触振膜造成损伤，又不会过多阻挡声波的传递路径，格栅的环向间隙经过排布，能减少高频声波的衍射干扰，提升发声的清晰度。

　　设计思路上，首先要确定磁钢的尺寸与安装位置，圆柱外壳的内径直接决定了磁路组件的最大外径，磁钢选用常规的铁氧体或者钕铁硼材质时，要根据目标发声功率预留足够的磁隙空间，音圈的绕制宽度要匹配磁隙的轴向长度，避免大振幅下音圈脱离磁隙造成失真。外壳采用薄壁金属拉伸成型，壁厚控制在0.8-1.2mm区间，既可以保证结构强度，避免安装时发生形变挤压内部磁路组件，又能控制整体重量，适配便携设备的轻量化需求。振膜采用复合纸质或者高分子材质，边缘的折环做同心环状结构，和外侧的防护格栅造型呼应，同时折环的顺性参数要匹配磁路的阻尼特性，保证低频段的发声响应不会出现明显的峰谷。

　　安装边界方面，这款圆柱扬声器的底部预留了粘接或者卡扣安装的定位面，外径尺寸适配常见的30-40mm直径安装开孔，安装时不需要额外设计复杂的固定支架，直接通过侧壁的卡扣或者底部的双面胶就能完成固定，接线端子设置在侧壁的矩形凹槽内，凹槽深度刚好可以容纳接线端子与引出线，安装后引出线不会突出壳体表面，避免和设备内部其他部件发生干涉。整体轴向高度控制在40-50mm区间，在有限的安装空间内最大化预留了内部声腔的容积，声腔的内壁不需要额外铺设吸音材料，依靠圆柱腔体的自然谐振就能优化中低频的发声效果，相比同功率的方形扬声器，圆柱腔体的驻波干扰更小，频响曲线更平滑。

　　在实际选型适配时，要注意这类扬声器的阻抗参数匹配驱动电路的输出能力，常规的8Ω阻抗适配大部分小功率音频放大电路，安装时要保证振膜前方预留至少3mm的出声间隙，不能直接贴靠设备外壳的内壁，否则会造成声波的闷堵，影响发声效果。侧壁的接线区域要做好绝缘处理，避免金属外壳和电路引脚发生短路，外壳和设备安装面之间可以加装薄的橡胶垫圈，既可以起到密封作用，减少声腔的漏音，又能缓冲设备工作时的振动，避免振动传递到外壳产生共振杂音。

　　从结构建模的角度来看，绘制这类模型时要优先保证磁路组件的同轴度，磁钢、导磁板、音圈、振膜的中心轴线要完全重合，否则会造成音圈蹭磁隙，产生工作杂音。外壳的防护格栅和壳体是一体化成型的话，要注意格栅筋条的拔模角度，避免拉伸成型时出现壁厚不均的问题，接线凹槽的位置要和内部音圈的引出线位置对应，减少引线的弯折角度，提升引线的抗疲劳寿命。振膜的折环部分要做等厚度的曲面处理，建模时保证曲面的连续性，避免应力集中造成折环长期振动后出现开裂。
