内螺纹六角直通套筒连接接头

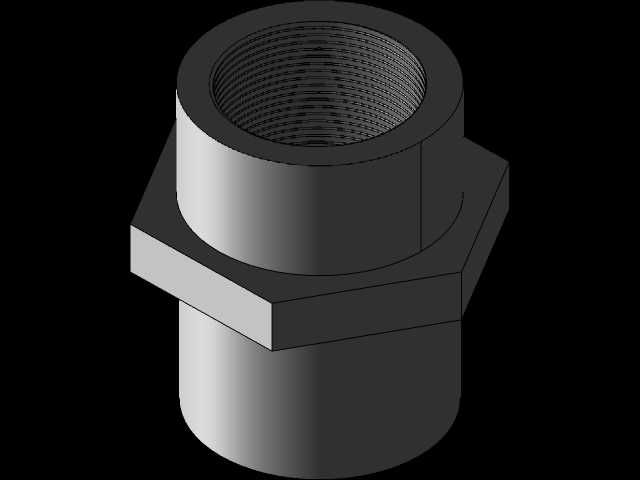

　　做液压、气动管路排布的时候，最容易出问题的往往不是泵阀这类核心元件，反而是接头这类小部件——之前做小型液压站改造时，就因为选的接头螺纹配合公差没卡准，系统保压阶段出现微渗，拆换的时候连带把周边布好的硬管都蹭变形了，后来再做接头选型，对结构细节的把控就抠得特别细。这款带内螺纹的直通套筒接头，核心就是解决同管径管路的刚性对接需求，两端的内螺纹可以直接和带外螺纹的管路、阀口旋合，中间的六角台是专门给扳手留的施力位，安装的时候不用卡持接头本体的圆柱段，避免薄壁套筒被夹变形，也能保证旋合的时候扭矩足够，不会因为施力点打滑出现螺纹没拧到位的情况。

　　从结构设计逻辑来看，这类接头的壁厚是经过受力核算的，内螺纹的牙型深度和套筒本体的壁厚比例控制在合理区间，既不会因为壁厚过薄导致螺纹啮合后本体承压能力不足，也不会因为壁厚过大增加不必要的重量和材料成本。六角台的对边尺寸是按照标准扳手开口尺寸做的，不管是用活动扳手还是固定开口扳手，都能完全贴合六角面，不会出现打滑磨圆棱角的问题，后期维护拆换的时候也方便施力。两端的内螺纹同轴度是这类接头最核心的精度要求，要是两端螺纹不同轴，对接之后管路会出现别劲的情况，长期受振动载荷影响，螺纹连接处很容易出现疲劳松动，甚至会在螺纹根部产生应力集中导致开裂，建模的时候特意把两端螺纹的基准轴线统一到套筒的中心轴线上，螺纹收尾的退刀槽尺寸也做了规范，避免螺纹加工到六角台位置出现断牙，也能保证管路旋合的时候能顶到密封端面，不会出现虚接。

　　实际应用场景里，这类接头覆盖的范围很广，小到小型气动设备的气路连接、传感器的安装转接，大到低压液压系统的油路对接、工业水循环管路的硬管连接，只要是同管径带外螺纹的部件需要直通对接，都能用到这类接头。安装边界上要注意，六角台的外径比两端套筒的外径大，排布管路的时候要给扳手预留足够的转动空间，不能把接头贴在安装板或者其他元件旁边，不然扳手卡不进去，安装的时候没法拧到位；两端螺纹的旋合长度要匹配对接管路的外螺纹长度，不能用螺纹长度过长的管路对接，不然会顶到接头内部的止位端面，导致螺纹没法完全旋合，密封性能下降。另外接头两端的圆柱段外圆是光面设计，要是需要加密封圈做端面密封的话，光面的粗糙度能保证密封圈贴合紧密，不会因为表面有划痕或者凹凸导致渗漏。

　　建模的时候特意把螺纹的牙型细节做了还原，不是用贴图代替的装饰螺纹，能直接导出工程图标注螺纹参数，也能用来做装配干涉检查——之前有新人建模的时候用装饰螺纹代替实际牙型，装配的时候没发现管路外螺纹和接头内螺纹有干涉，实际加工出来才发现拧不进去，耽误了装配进度。六角台和两端圆柱段的衔接位置做了微小的倒角过渡，避免热处理或者加工的时候出现应力集中导致开裂，也能去除加工毛刺，安装的时候不会划伤操作人员的手。这类接头没有复杂的流道设计，内部是直通的等径通道，流体经过的时候不会产生明显的压损，不管是走气体、液体还是低压的粉状介质，都能保证流通顺畅，不会在接头内部出现介质残留的死角，用在对清洁度有要求的气路、水路里也很合适。

　　选型的时候要注意，这类接头的材质通常根据使用场景选，普通气动场景用镀锌碳钢就足够，有腐蚀介质的场景可以换不锈钢材质，建模的时候把结构参数做了参数化关联，要是需要调整管径、螺纹规格或者六角台尺寸，直接改参数就能生成新的模型，不用重新画草图，能节省不少重复建模的时间。安装的时候不要过度旋紧，扭矩超过螺纹的承受极限会导致滑牙，反而影响密封效果，只要螺纹旋合到位，配合生料带或者螺纹密封胶，就能满足常规工况下的密封要求。
