卡扣式光电感应安装基座结构设计

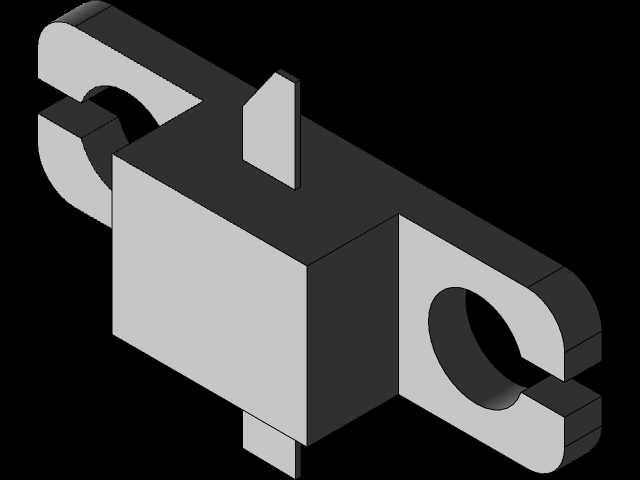

　　在工业自动化产线的工位检测、物料到位判断、行程限位触发场景中，这类卡扣式安装基座是配套光电类传感元件的核心承载构件，日常使用中需要兼顾安装便捷性、定位稳定性与长期抗振性能，避免设备运行过程中出现传感元件偏移、检测信号误触发的问题。从结构设计逻辑来看，主体采用方块式承载腔体，内部预留的空间可直接嵌入标准尺寸的感应电路板与发射接收端头，腔体侧壁做了等厚的加强筋处理，在不额外增加整体重量的前提下，提升了壳体的抗挤压、抗形变能力，即便在设备频繁启停带来的振动工况下，也不会出现腔体变形挤压内部元件的情况。两侧的C型卡扣结构是整个设计的核心亮点，区别于传统螺丝固定的安装方式，这种开口卡扣可以直接卡入直径匹配的安装导杆或者设备机架的圆型定位柱上，

　　卡扣开口处做了微小的导向倒角，安装时不需要额外借助工具，对准定位柱施加适度压力即可完成卡装，卡扣内侧预留了0.1mm的过盈配合量，卡入后能产生足够的抱紧力，避免横向受力时出现基座滑动移位的问题；同时卡扣与主体连接的根部做了R角过渡处理，分散安装时的应力集中，防止多次拆装后出现根部断裂的情况。主体上方与下方伸出的定位凸台，分别对应传感元件的发射端定位与接线端的限位，上方凸台的平面度控制在0.05mm以内，能保证感应端头的发射面与检测方向保持垂直，避免检测角度偏差带来的信号漏检问题；下方凸台则是预留了接线避让空间，方便传感线缆从下方引出后顺着安装导杆排布，不会出现线缆弯折角度过大导致线芯断裂的隐患。从安装边界尺寸来看，

　　主体承载腔体的长宽尺寸适配市面主流的小型方形光电传感元件，两侧卡扣的中心距与常规自动化设备上的安装导杆间距匹配，不需要额外对现有设备的安装位进行二次加工，就能直接替换原有老旧的固定基座，降低产线改造的配件适配成本。在实际工况适配中，这种结构的基座可以应用在包装设备的物料计数工位、输送线的工件到位检测工位、自动化装配设备的行程限位工位，相比传统的一体式螺丝固定基座，拆装效率提升60%以上，日常维护更换传感元件时不需要拆卸整个安装结构，只需要将基座从卡扣处稍微施力脱出即可完成元件更换，大幅缩短设备停机维护的时间。设计过程中特意对卡扣的抱紧力做了仿真验证，在10G加速度的振动工况下持续测试，基座不会出现移位松脱的情况，

　　同时卡扣的形变范围控制在材料弹性形变区间内，反复拆装50次以上依然能保持足够的抱紧力，不会出现塑性变形导致的安装松动问题。腔体的边角全部做了倒钝处理，避免安装维护过程中尖锐边角划伤操作人员，也减少了车间内粉尘、碎屑在边角处的堆积，日常清洁维护更加方便。整体结构没有多余的冗余设计，所有结构特征都服务于安装便捷性、定位稳定性与工况适配性，没有为了外观造型增加不必要的曲面或者凸起结构，降低了注塑或者机加工的生产难度，适合批量加工生产，能有效控制配件的制造成本，适配不同行业自动化设备的传感元件安装需求。
