基于Creo参数化的齿轮五杆传动机构设计

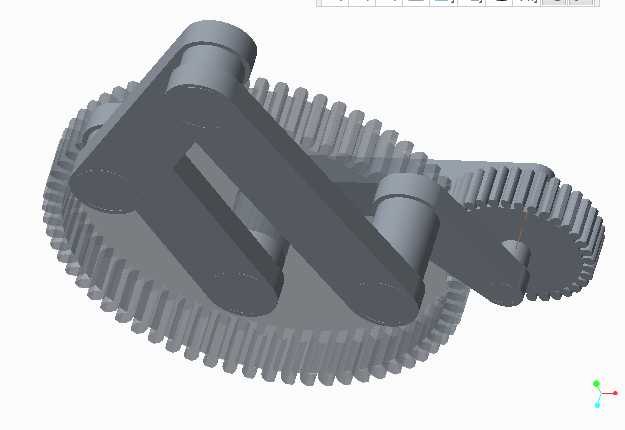

　　在非标自动化产线的节拍工位、精密检测设备的进给单元以及小型轻工机械的执行端，齿轮五杆机构的应用场景覆盖了需要实现非匀速定比传动、特殊轨迹输出的各类工况，这类组合机构相比纯连杆机构能承载更大的传动扭矩，相比定轴齿轮系又能实现更灵活的运动轨迹输出，是结构设计中经常用到的复合传动构型。这套参数化构建的齿轮五杆机构，核心设计逻辑是通过参数化变量绑定齿轮模数、齿数、中心距以及连杆长度、铰接点位置等核心尺寸，在方案迭代阶段可以直接通过修改参数快速调整机构的运动行程、输出轨迹以及传动比，不需要反复重新绘制草图与装配约束，能大幅缩短方案验证阶段的建模周期。从功能特性来看，这套机构通过两个齿轮的定比啮合约束五根连杆的运动边界，

　　消除了普通五杆机构的运动自由度冗余问题，输入轴单方向连续旋转时，输出端可以按照预设的轨迹完成往复摆动、间歇直线进给或者特定曲线的运动输出，适配不同工位的动作需求。在实际设备应用中，这类机构常被用在小型包装设备的推料工位，替代传统的凸轮机构，不需要针对单一动作定制凸轮轮廓，调整参数即可适配不同规格产品的推料行程；也会用在精密检测仪器的探针驱动单元，通过参数调整探针的进给速度曲线，避免探针接触被测件时产生冲击，保障检测精度。设计过程中首先确定了齿轮副的啮合参数，根据机构需要传递的额定扭矩选定模数，结合安装空间的边界约束确定两个啮合齿轮的齿数比，保证齿轮啮合的侧隙在合理区间，避免卡滞同时减少回程误差；

　　之后围绕齿轮的铰接点布置五根连杆的长度，每根连杆的铰接孔位置都做了参数化关联，当调整齿轮中心距时，连杆长度会自动匹配铰接点的位置变化，保证装配约束不会失效。外形尺寸方面，整套机构的安装边界围绕输入轴、输出轴的固定位置做了收敛设计，所有连杆的运动包络都在预设的安装空间内，不会和周边的机架、其他传动组件产生运动干涉，铰接位置的轴孔配合公差按照基孔制间隙配合选定，保证转动灵活的同时控制径向跳动量，齿轮的齿宽根据传动扭矩计算选定，既保证齿面接触强度足够，又不会占用过多的轴向安装空间。在安装适配性上，这套机构的输入轴、固定铰接点都预留了标准的安装接口，可以直接和伺服电机、步进电机的输出轴连接，也可以通过同步轮、联轴器接入设备的主传动链，

　　不需要额外做转接件的设计。针对不同工况的适配需求，参数化模型中预留了连杆截面尺寸、齿轮轮毂长度、铰接轴直径的调整入口，当应用在大负载工况时可以直接加大连杆截面、提升铰接轴的直径来提升整体结构刚性，应用在轻载高速工况时则可以减小零件尺寸来降低运动惯量，提升机构的响应速度。在运动仿真验证阶段，这套机构的参数化模型可以直接导入运动仿真模块，给输入轴添加旋转驱动后就能快速输出末端的运动轨迹、速度曲线以及铰接点的受力数据，不需要重新定义运动副，能快速验证不同参数下的机构运动特性，排查是否存在死点、运动冲击过大等问题。相比传统的固定尺寸建模方式，这种参数化构建的齿轮五杆机构可以覆盖更多的设计场景，结构工程师在做类似传动方案时，可以直接在这个模型基础上调整参数快速生成适配当前项目的构型，不需要从零开始搭建齿轮与连杆的装配关系，也能避免手动计算齿轮啮合参数、连杆长度时出现的计算误差，减少后续加工装配阶段出现的问题。
