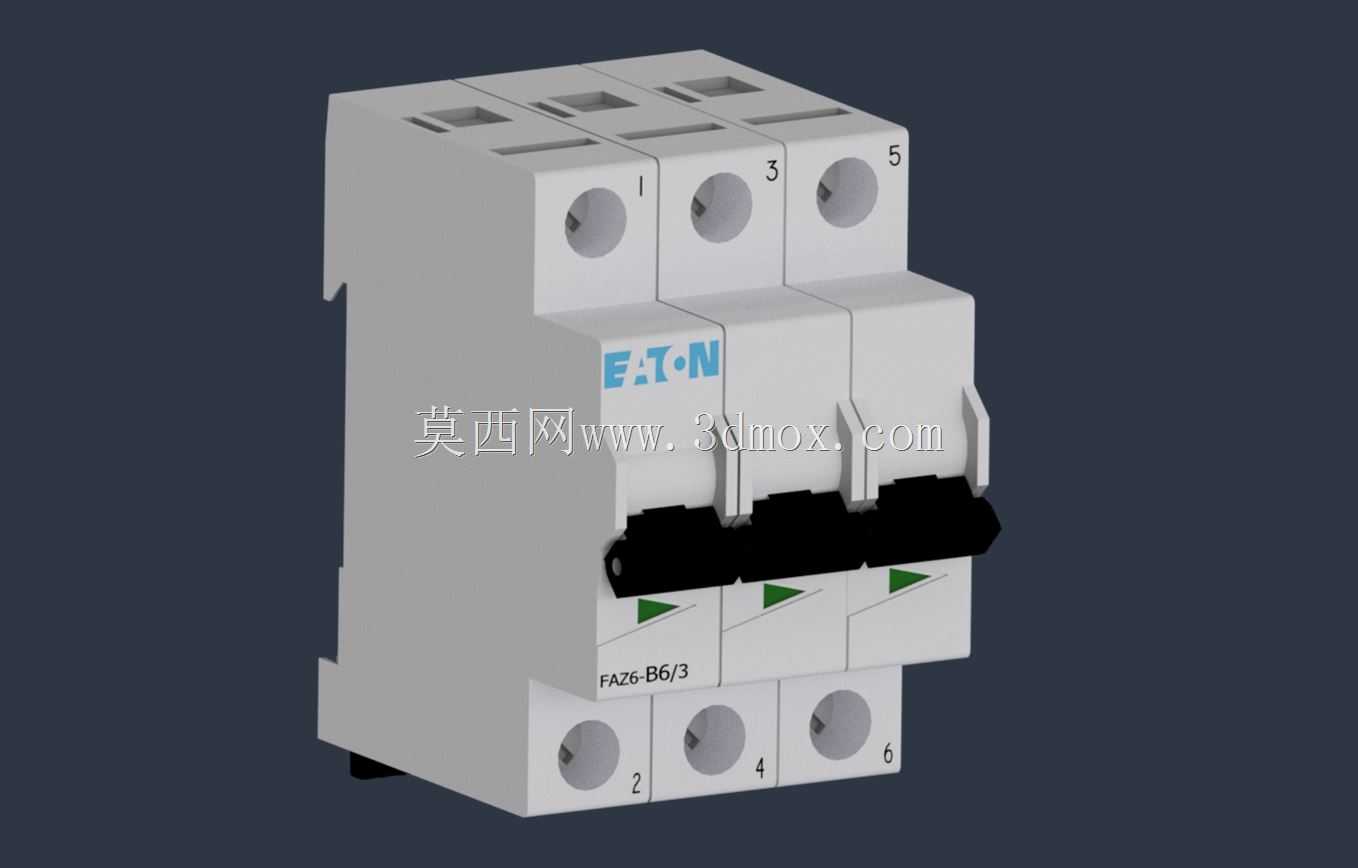

伊顿三极微型断路器三维结构模型

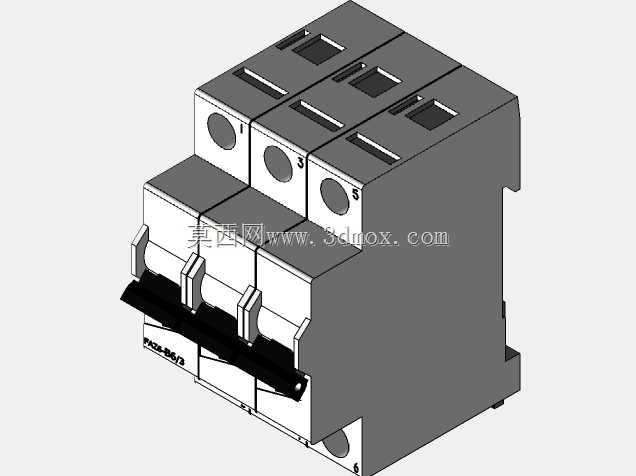

　　这款三极微型断路器的三维结构，还原了低压终端配电场景里常用的保护类元件形态，日常在工业厂房三相动力回路、民用建筑三相入户配电、设备配套电控柜的进线端都能见到这类元件的身影，核心作用是在回路出现过载、短路故障时快速切断电路，避免故障范围扩大，同时也可作为回路的手动分合开关使用，满足日常检修断电的操作需求。从结构设计来看，模型完整呈现了三极联动的操作机构布局，三个极位的模块并排拼接，共用一套操作手柄实现同步分合闸，避免单极动作导致的三相缺相问题，这也是三相断路器和单极断路器最核心的结构差异。每个极位内部都对应独立的灭弧腔、触头系统、脱扣机构，外壳采用卡扣拼接的模块化设计，生产时可以根据极数需求灵活组合单极模块，

　　不需要单独开多极的整体外壳模具，大幅降低了生产制造成本，也方便后期单个极位损坏后的模块更换。外形尺寸方面，模型严格遵循标准导轨安装的模数化尺寸规范，宽度方向按3个标准模数设计，适配行业通用的35mm标准DIN导轨安装，安装时只需要将断路器背部的卡扣卡入导轨即可完成固定，不需要额外打孔，接线端的位置预留了标准的导线压接空间，适配常规的铜导线接线端子，上下接线端的间距满足电气安全间隙要求，避免不同相导线之间的爬电风险。操作手柄的位置突出于外壳正面，分合闸位置有清晰的状态指示，合闸时手柄处于上方位置，分闸时处于下方位置，故障脱扣时手柄会停留在中间位置，方便运维人员快速判断回路状态。每个极位的进出线端都标注了对应的相位编号，

　　上端为进线端标注1、3、5，下端为出线端标注2、4、6，和三相配电的相序标识习惯一致，避免接线时出现相序接反的问题。外壳表面的品牌标识、型号标识位置都和实物一致，侧面预留了辅助触点、分励脱扣器等附件的安装接口，用户可以根据使用需求扩展附件功能，不需要更换断路器主体。建模时对内部的操作机构联动关系做了还原，手柄操作时可以看到触头的同步动作轨迹，灭弧栅片的排布位置也和实物一致，能够直观展示断路器分断故障电流时的灭弧路径。在做电控柜三维布局设计时，这类模型可以直接导入装配体，用来校验柜内的安装空间、接线空间是否充足，避免生产装配时出现元件干涉、导线弯曲半径不足的问题，也可以用来做配电系统的可视化展示，让施工人员清晰理解回路的元件配置。

　　这类微型断路器的额定电流覆盖6A到63A的范围，分断能力满足终端配电的故障电流分断需求，相比塑壳断路器体积更小，安装更便捷，适合小电流的三相回路保护使用，在小型设备的动力配电、照明回路的三相总开关场景下应用十分广泛。建模过程中对壳体的脱模斜度、卡扣的配合间隙都做了符合注塑生产工艺的处理，不是单纯的外观曲面建模，结构细节能够支撑生产工艺的校验，外壳的加强筋位置、接线端子的固定结构都做了还原，能够直观看到元件内部的支撑结构设计，对于电气元件的结构设计从业者来说，也可以作为同类型产品设计的参考，理解模块化断路器的拼接逻辑、机构布局思路。
