固液分离工况配套除砂器泵电机组

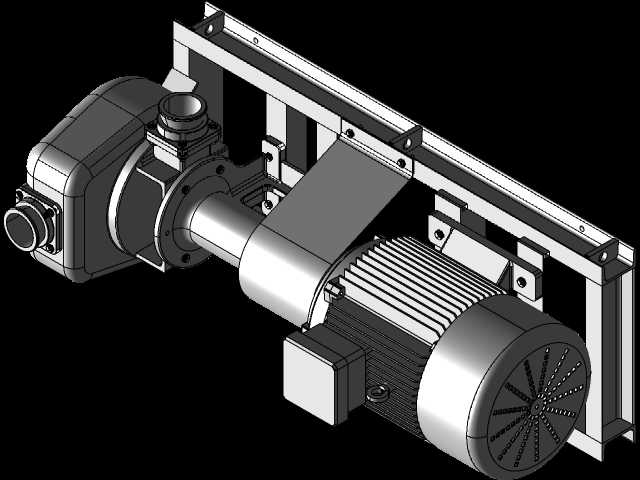

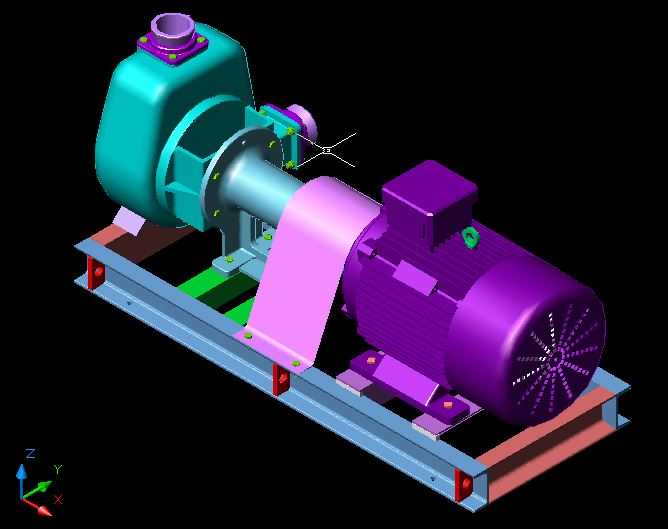

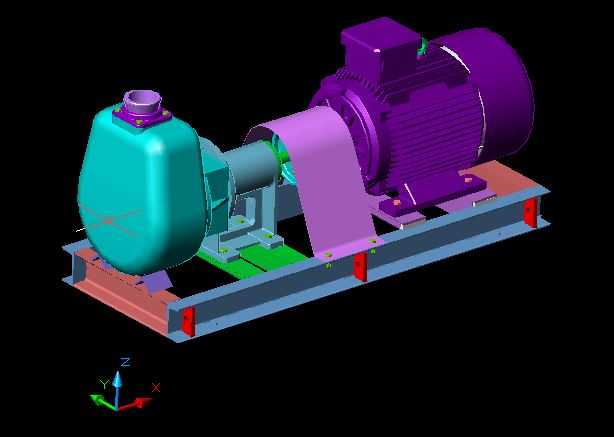

　　在油气钻井泥浆循环、矿山洗选尾砂处理、盾构施工泥浆净化这类含固相颗粒的流体处理工况中，除砂环节是保障后续设备稳定运行的核心工序，这套泵电机组就是为除砂器单元提供动力输送的核心配套设备。从结构布局来看，整套机组采用共用撬装底座设计，泵体与驱动电机分别通过独立的安装支座固定在底座上，中间通过联轴器传递扭矩，这种布局的优势在于现场安装时无需重新校准两轴的同轴度，底座上预留的地脚螺栓孔可直接与现场预埋基础固定，大幅缩短现场安装调试的周期。泵体部分采用的是自吸式离心泵结构，进水口垂直向上设置，可直接对接除砂器的旋流分离器排料口，无需额外配置高位进料槽，泵腔内部的流道做了圆弧过渡处理，减少含砂流体在泵腔内的涡流磨损，叶轮采用开式结构设计，

　　可通过粒径不超过8mm的固相颗粒，避免大颗粒砂粒卡滞叶轮造成过载停机。泵体与电机之间设置了可拆卸的联轴器护罩，护罩采用折弯钣金成型，通过螺栓固定在底座的安装支架上，既可以防止运转过程中杂物卷入联轴器，也能避免现场巡检人员误触转动部件发生安全事故，护罩上预留的观察缺口可在不停机的情况下快速检查联轴器的弹性块磨损情况。驱动电机采用标准卧式三相异步电机结构，电机尾部的散热风罩做了格栅式通风设计，可在电机运转时形成定向气流带走定子外壳的热量，电机接线盒设置在机座顶部，可根据现场布线需求调整进线方向，适配不同的现场走线布局。底座部分采用型钢焊接成型，焊接后做了整体去应力处理，避免长期运转过程中底座变形导致两轴同轴度偏移，

　　底座上的泵体安装支座设置了可调式顶丝结构，可在安装时微调泵体的轴向与径向位置，补偿加工与装配过程中产生的位置误差。从安装边界来看，整套机组的重心沿底座长度方向居中分布，地脚螺栓孔的间距按照通用工业泵组的安装规范设置，可直接替换同功率等级的旧泵组，无需重新浇筑基础。在实际工况运行中，这套机组负责将经过旋流除砂后的流体输送至下一处理单元，泵体的过流部件采用耐磨材质处理，可适应含砂量不超过15%的流体输送需求，运转过程中泵体的机械密封采用独立的冲洗结构，避免固体颗粒进入密封面造成密封泄漏。设计过程中，针对泵轴的受力情况做了挠度校核，确保在最大流量工况下泵轴的径向变形量控制在密封件允许的范围内，同时对电机的启动扭矩做了匹配验算，

　　保证在泵腔充满含砂流体的情况下电机可正常启动，不会出现堵转过载的情况。联轴器选用弹性柱销结构，可补偿少量的两轴偏移量，同时在启动与负载波动时起到缓冲减震的作用，降低运转过程中的振动传递，延长轴承与密封件的使用寿命。整套机组的外部轮廓规整，没有突出的尖锐结构，方便现场吊装转运，吊点设置在底座两端的吊装孔位置，吊装时可保证机组水平起吊，不会出现侧翻风险。在日常维护层面，泵体的端盖采用螺栓连接结构，无需拆卸进出口管路即可打开泵腔检查叶轮磨损情况，电机的轴承注油嘴设置在易操作的位置，可在不停机的状态下完成定期注油保养，降低维护的工作量。
