长型材自动上料分料输送机构

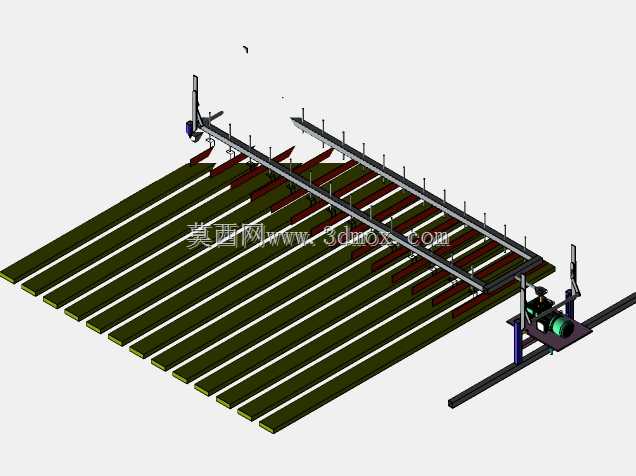

　　这套输送机构主要面向长条形金属型材、棒材、管材的加工前序上料与分料工位，常见于型材切割、冲孔、表面处理等自动化生产线的进料段，替代传统人工抬料分料的作业模式，解决长型材单根重量大、人工上料对位精度差、多根叠料导致加工卡料的现场痛点。从结构布局来看，设备整体采用卧式平铺布置，主体承料区为多组平行排布的斜向承料条，承料条的倾斜角度经过反复校核，刚好利用型材自身重力实现单方向滑移，不会出现型材卡滞在承料条间隙的问题，同时承料条的间距可根据待输送型材的长度范围做适配调整，适配长度覆盖6米以内的常规工业型材，安装时需要预留的横向边界宽度比最长待输送型材宽出400mm左右，纵向安装深度根据产线节拍需求可做模块化增减，单段标准单元的纵向长度为1.

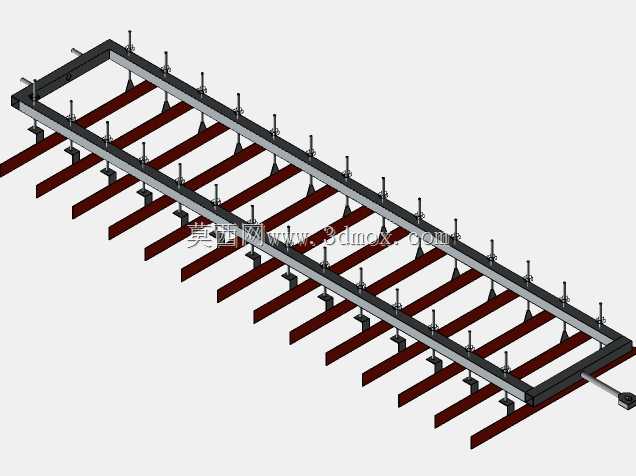

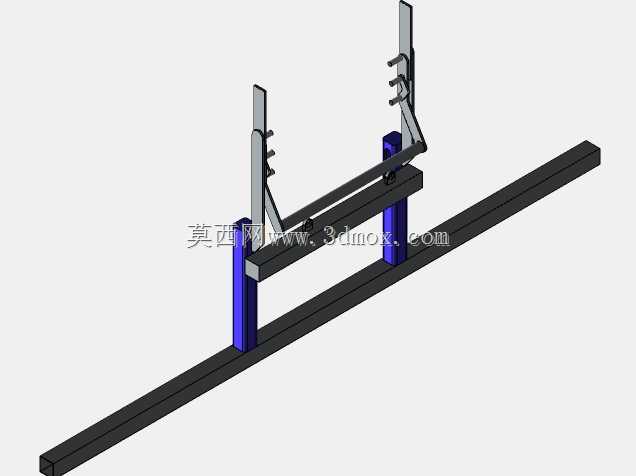

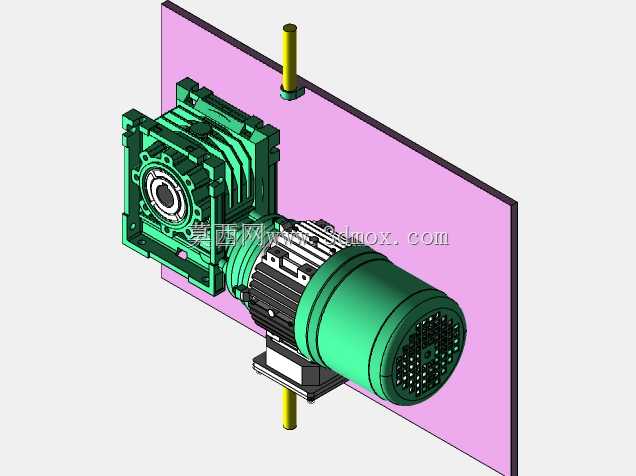

　　2米，可多段拼接满足不同上料缓存量的需求。分料执行端采用龙门式跨架结构，架设在承料区的出料侧，横梁上配置多组可滑动的拨料挡块，挡块的位置可根据型材的截面尺寸调整间距，确保每一次拨料动作仅带出单根型材，不会出现多根型材同时被带出的叠料问题；横梁两端采用线性导轨做导向支撑，驱动端配置齿轮齿条传动结构，相比同步带传动的结构，齿轮齿条传动的刚性更强，拨料时的位置重复精度可控制在±0.5mm以内，完全满足后续加工工位的进料对位要求。设备的出料端配置有独立的动力输送辊道，辊道的高度与后续加工设备的进料口高度做齐平设计，当分料机构将单根型材拨送到辊道上后，辊道通过伺服驱动控制输送速度，可实现型材的定距输送，配合后续工位的加工动作做启停配合，

　　避免型材输送速度过快撞击加工工位的定位挡块。在设计思路上，这套机构优先考虑了长型材输送过程中的形变问题，承料条的排布密度经过承重计算，每间隔500mm设置一组承料支撑，确保6米长的薄壁型材放置在承料区时，自身绕度控制在2mm以内，不会因为型材弯曲导致分料卡滞；所有与型材接触的部位都做了圆角钝化处理，避免刮伤型材表面的涂层或加工面，对于表面质量要求高的铝型材、不锈钢型材场景，还可在接触位置加装聚氨酯垫层，进一步降低表面划伤的概率。安装调试过程中需要重点校准承料条的整体平面度，所有承料条的上表面高度差不能超过1mm，否则会导致型材滑移过程中出现偏斜，卡在相邻承料条之间；龙门架的安装需要保证两侧导轨的平行度，平行度误差控制在0.

　　2mm/米以内，避免拨料小车运行时出现卡滞、异响的问题。气源与线路的排布采用拖链内置的方式，所有动力线、信号线都沿龙门架的侧方拖链布置，不会与运行中的拨料机构、输送的型材产生干涉，日常维护时仅需要定期给导轨、齿轮齿条部位加注润滑脂，检查拨料挡块的磨损情况即可，易损件更换不需要拆解整体结构，单块挡块的更换时间不超过10分钟，大幅降低产线的停机维护时间。这套机构可适配的型材截面范围覆盖10mm到120mm的圆棒、方管、矩形管以及角钢、槽钢等异型材，通过调整拨料挡块的高度与间距即可快速切换生产规格，不需要更换整套工装，适配多品种小批量的型材加工生产场景，相比传统的链条式上料机构，分料的准确率更高，运行过程中的噪音更低，不会出现链条磨损后松脱、卡料的问题。
