汽车后桥差速传动齿轮机构设计

项目分类:齿轮 发布时间:2022-05-03 ID:622773
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计
  • 汽车后桥差速传动齿轮机构设计

  在乘用车辆、商用载货车辆的底盘传动链路中,后桥差速机构是保障车辆转弯工况下两侧驱动轮转速差匹配、避免轮胎滑磨的核心传动部件,这套差速齿轮机构正是针对后驱车型后桥传动需求设计的核心执行单元。日常车辆行驶过程中,直线行进时两侧驱动轮行驶阻力趋近一致,差速机构内部行星齿轮仅随差速器壳体做公转运动,动力经半轴齿轮等量传递至两侧半轴,驱动车轮同步转动;当车辆进入转弯工况,内侧车轮行驶轨迹半径小于外侧车轮,滚动阻力存在明显差值,此时差速机构内部的行星齿轮在随壳体公转的同时产生自转,自动调整两侧半轴齿轮的输出转速,让外侧车轮转速高于内侧车轮,匹配不同的行驶距离需求,避免轮胎与地面产生滑动摩擦,既降低轮胎异常磨损,也能保障转向过程的车身稳定性,

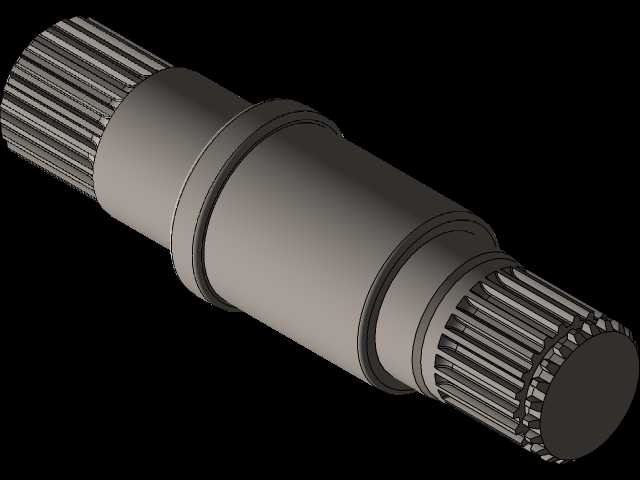

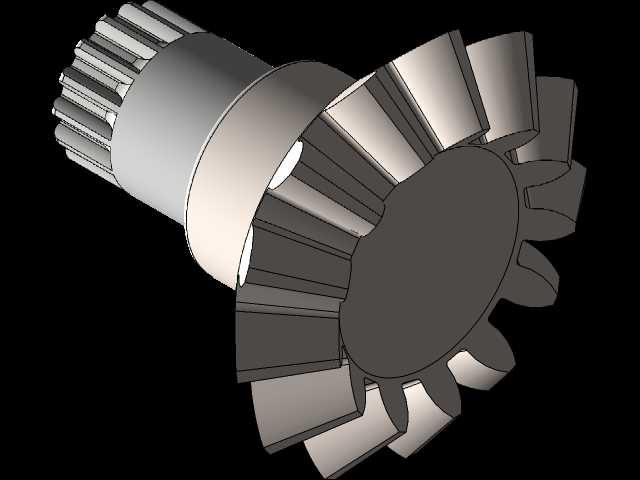

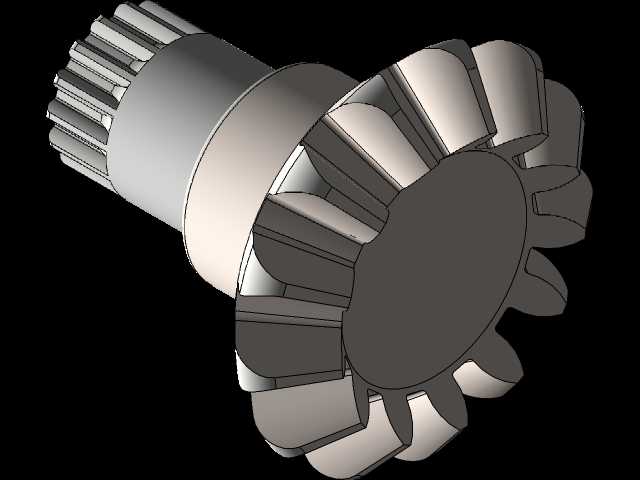

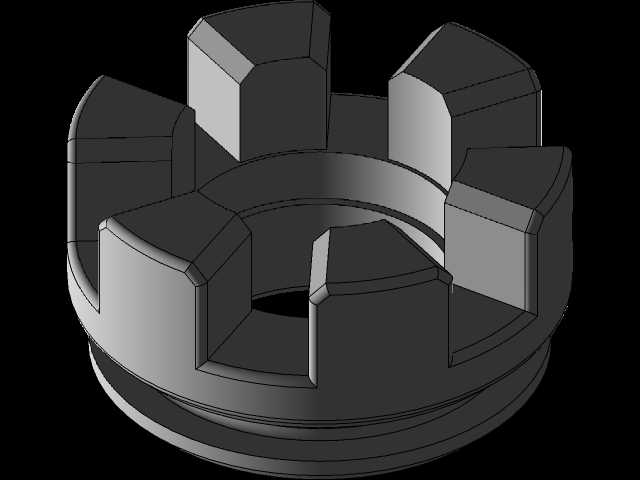

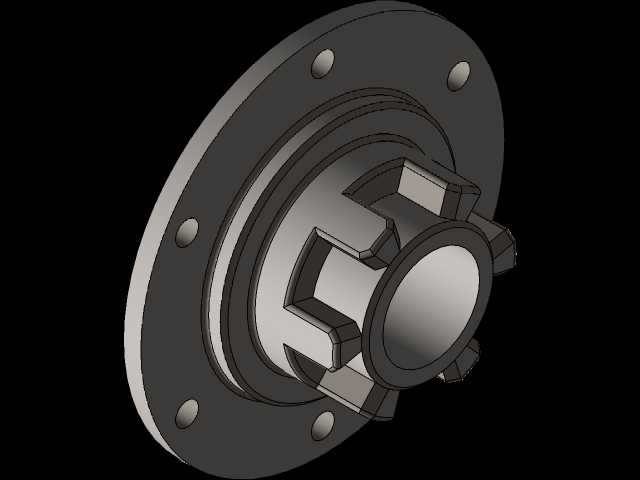

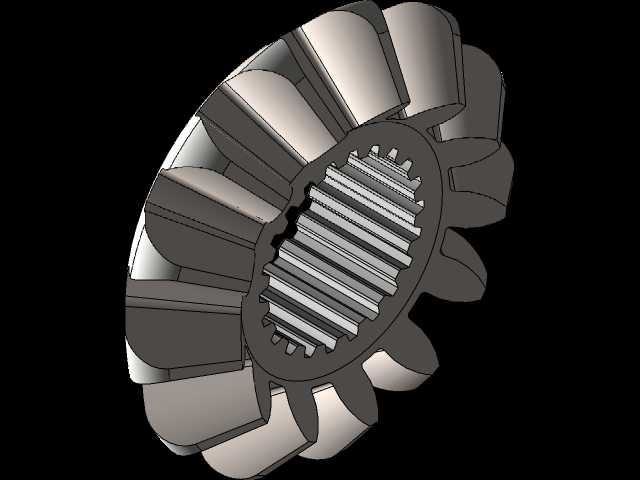

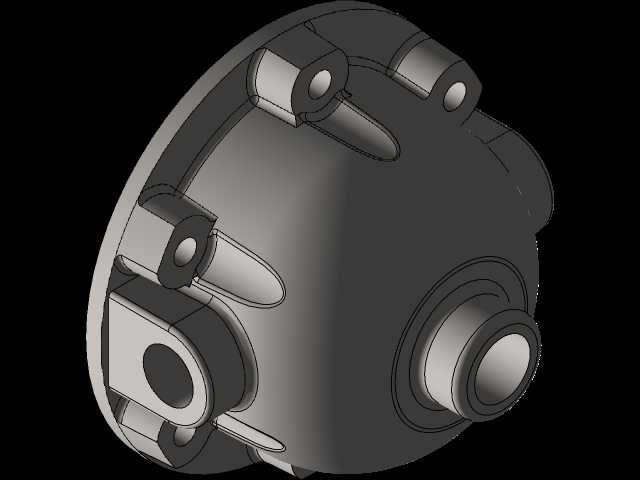

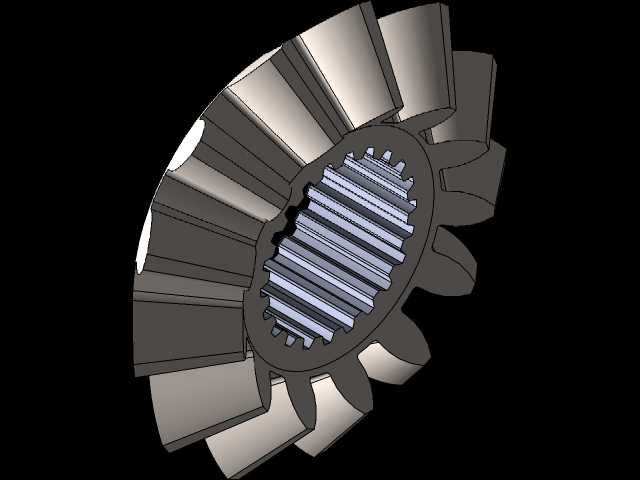

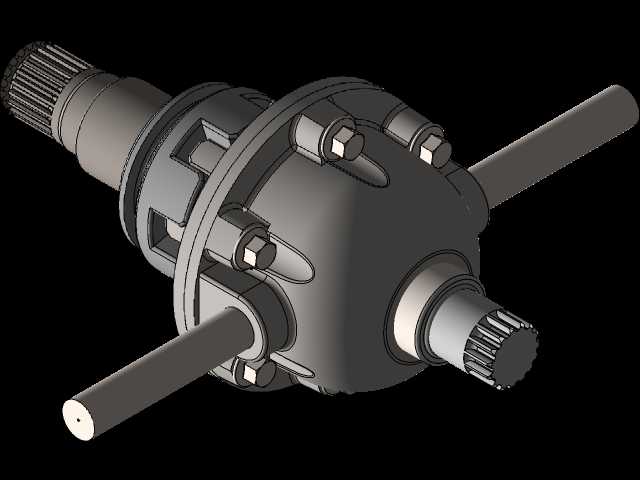

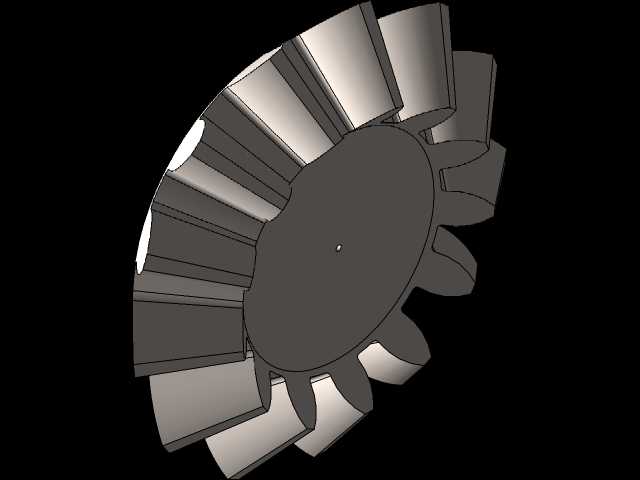

  避免转向不足或侧滑风险。从结构设计逻辑来看,这套差速齿轮机构采用对称式锥齿轮布局,四个行星齿轮均匀分布在十字行星轴上,与两侧的半轴齿轮保持恒定啮合间隙,差速器壳体采用分体式铸钢结构,通过螺栓紧固形成封闭的齿轮容纳腔,壳体上预留有主减速器从动齿轮的安装定位止口,可与主减从动齿轮通过螺栓刚性连接,承接来自传动轴经主减速齿轮传递的动力输入。设计过程中需要重点考量齿轮的啮合重合度,锥齿轮的齿形修形量需要匹配常用工况下的载荷变形量,避免重载工况下出现齿端应力集中导致的轮齿断裂;行星齿轮与十字轴的配合间隙控制在0.02-0.05mm区间,既保证行星齿轮转动灵活,也避免间隙过大导致传动冲击异响;半轴齿轮与差速器壳体之间设置有耐磨垫片,

  垫片采用铜基粉末冶金材质,可承受半轴齿轮传递扭矩时产生的轴向推力,长期使用磨损后可单独更换垫片,无需更换整套齿轮组件,降低后期维护成本。安装边界层面,这套差速机构整体适配常规后驱车型的后桥桥包空间,差速器壳体两端的轴承安装轴颈直径匹配标准圆锥滚子轴承规格,可直接压装对应型号轴承后嵌入后桥壳的轴承座孔内;两侧半轴齿轮的内花键参数匹配对应车型的半轴花键规格,装配后半轴可直接插入半轴齿轮内花键实现扭矩传递;差速器壳体上的主减从动齿轮安装孔位采用圆周均布设计,孔位位置度公差控制在0.03mm以内,保证主减齿轮啮合时的齿侧间隙均匀,避免传动过程中产生冲击噪音。实际应用场景中,这套差速机构不仅适配常规铺装路面行驶的乘用车辆,

  也可通过调整齿轮模数、齿面热处理工艺适配轻卡、工程作业车辆等重载工况需求,重载版本的行星齿轮与半轴齿轮采用渗碳淬火处理,齿面硬度达到HRC58-62,芯部保持足够韧性,可承受大扭矩输入下的冲击载荷;十字行星轴表面做氮化处理,提升表面耐磨性能,避免长期相对转动导致的轴颈磨损松旷。在结构细节设计上,差速器壳体上预留有润滑油道孔,车辆行驶过程中后桥壳内的齿轮油可通过油道孔进入差速器壳体内部,对啮合的齿轮副、行星齿轮与十字轴的配合面进行充分润滑,同时带走齿轮啮合产生的热量,避免长期高温工况下齿轮油变质、齿面胶合失效;壳体上的螺栓紧固点采用加厚凸台设计,提升螺栓连接的刚性,避免大扭矩传递时螺栓松动导致的差速器壳体错位。针对不同车型的后桥速比需求,这套差速机构的行星齿轮与半轴齿轮齿数可做适配调整,在不改变外部安装尺寸的前提下匹配不同的主减速比,满足不同车型的动力输出特性需求,比如低速重载车型可选择更大的减速比提升轮端扭矩,高速乘用车型可选择更小的减速比降低发动机巡航转速,提升燃油经济性。设计建模过程中,所有齿轮的齿形参数均按照格里森锥齿轮设计标准计算,齿面接触区经过模拟调整,保证额定载荷下接触区位于齿面中部,避免偏载导致的早期磨损;所有配合面的形位公差、尺寸公差均参照汽车行业传动部件通用标准设定,可直接对接生产工艺做工程化落地,无需额外做结构调整。
