旋转转线性运动端面螺旋槽传动构件

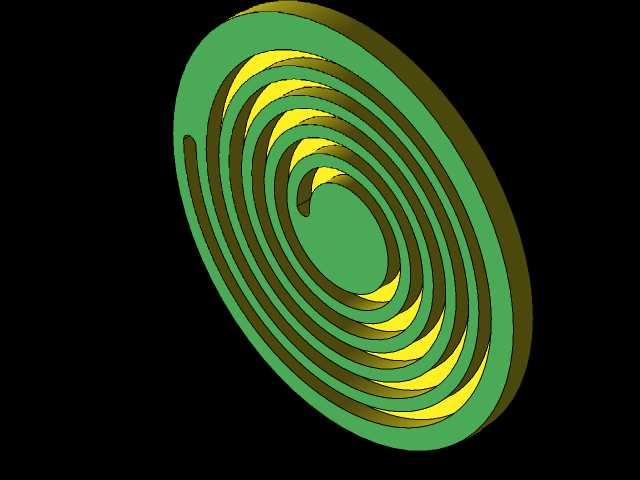

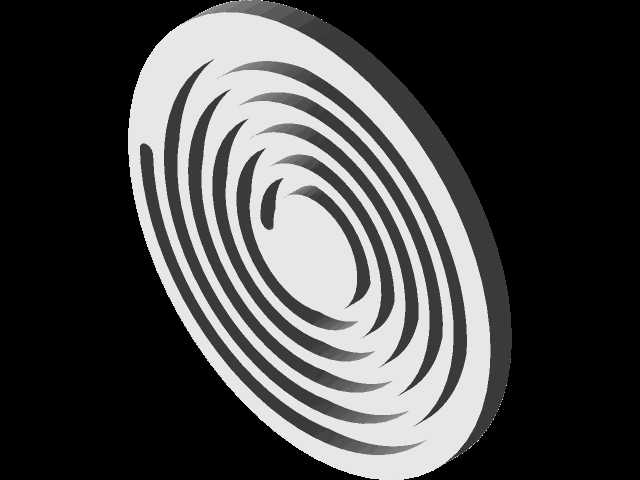

　　这类端面螺旋槽结构的传动件，核心作用是实现旋转运动与直线往复运动的直接转换，在紧凑安装空间的传动场景中应用十分广泛。不同于常规圆柱齿轮、齿条的分体式传动布局，该构件将螺旋传动型面集成在单一圆盘端面上，不需要额外搭配独立齿条构件，就能完成输入轴的回转动作到输出端直线位移的转化，在小型自动化进给机构、精密仪器微调机构、传感器触发调节机构中都能见到这类结构的实际应用。从结构设计逻辑来看，该构件采用圆盘式基体布局，所有螺旋传动型面都加工在圆盘的单侧端面上，基体本身为等厚薄圆盘结构，螺旋型线为等距渐开螺旋线槽，槽型截面为等宽矩形，槽深沿螺旋线全程保持一致，这种设计能保证传动过程中配合件的接触应力均匀分布，

　　不会出现局部应力集中导致的型面磨损过快问题。螺旋线的导程设计直接决定了传动比，也就是输入轴每旋转一周，输出端直线移动的距离，在实际选型应用中，可以根据所需的进给分辨率调整导程参数，小导程结构适合精密微调场景，能实现微米级的进给调节精度，大导程结构则适合快速往复进给的工况，兼顾传动效率与运动速度。安装边界方面，该构件的外圆为定位基准面，中心设置有标准轴孔与键槽结构，可直接与回转轴配合安装，不需要额外设计复杂的定位工装，轴向安装尺寸仅为圆盘的厚度尺寸，相比传统丝杠螺母、齿轮齿条的传动组合，轴向安装空间能压缩60%以上，径向尺寸则由螺旋线的最大外径决定，安装时只需要保证端面螺旋槽的平面度与回转轴的垂直度公差，就能保证传动过程无卡滞、

　　运动平稳。在实际功能特性上，该结构的传动接触为面接触形式，相比钢珠滚轮类的点接触传动，承载能力更强，能承受一定的轴向冲击载荷，同时螺旋槽的型线设计自带运动自锁特性，当导程角小于摩擦当量角时，直线端的负载无法驱动构件反转，不需要额外添加制动锁紧机构，就能实现位置保持功能，在需要断电位置保持的调节场景中能简化整体机构设计。设计过程中需要重点关注螺旋槽的首尾过渡处理，该构件的螺旋槽首尾都做了平滑圆弧过渡，避免配合件在运动到行程端点时出现刚性撞击，同时槽口位置做了微小倒角处理，既可以去除加工毛刺，也能在装配时引导配合销顺利进入槽内，降低装配调试的难度。从应用场景拓展来看，这类结构除了常规的直线进给传动，还可以应用在多工位转台的分度锁紧机构、

　　自动化设备的上下料往复驱动机构、光学仪器的焦距微调机构中，尤其是在安装空间受限、无法布置长行程丝杠或者齿轮齿条组件的场景下，这种集成式端面螺旋传动构件的优势十分明显。实际加工验证阶段，这类构件可以采用铣削加工一次成型螺旋槽，批量生产时也可以采用粉末冶金压制或者精密铸造工艺成型，型面精度容易保证，装配时只需要保证配合销与螺旋槽的间隙在合理公差范围内，就能实现无侧隙传动，反向空程误差可以控制在极小范围内，满足精密传动的使用要求。日常维护方面，因为传动型面为开放的端面槽结构，润滑脂可以直接涂抹在槽型表面，维护操作十分便捷，不需要设计复杂的密封油路结构，适合在低速、中低载荷的往复运动工况下长期稳定运行。
