快装式金属软管弹簧卡箍结构设计

　　在流体输送管路布设、小型气动回路装配、仪器仪表气路连接这类场景里，软管和硬接头的连接可靠性一直是现场装配容易出问题的环节——传统的喉箍需要螺丝刀拧紧，装配效率低，拧得过紧还容易切割损伤软管外壁，拧得不够又会在气压波动、管路拉扯的时候出现渗漏甚至脱管；而普通的钢丝卡箍弹力分布不均，长期受温变影响容易出现应力松弛，密封保持性差。这款弹簧卡箍的设计，就是针对这类小通径软管的快装紧固需求做的结构优化，完全靠自身金属弹性实现抱紧，不需要额外紧固件，徒手就能完成装配和拆卸，很适合需要频繁拆装维护的仪器仪表气路、小型设备润滑油路、家用净水设备管路这类场景。

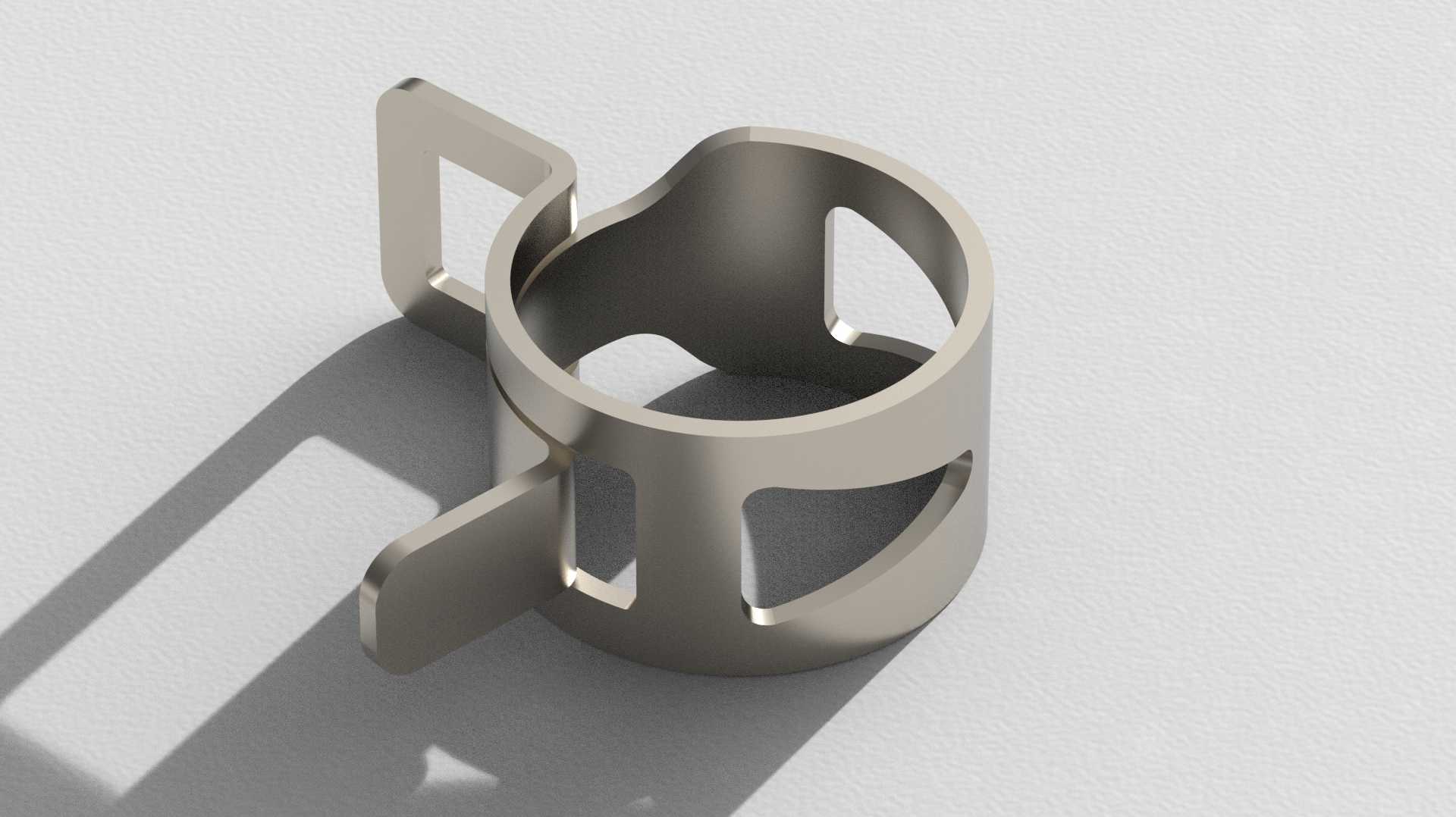

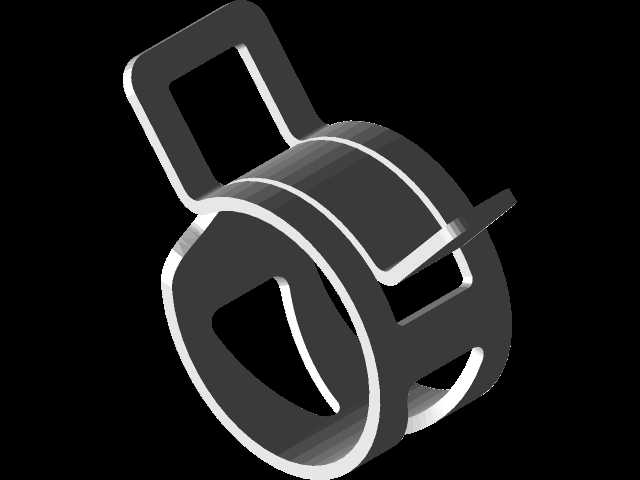

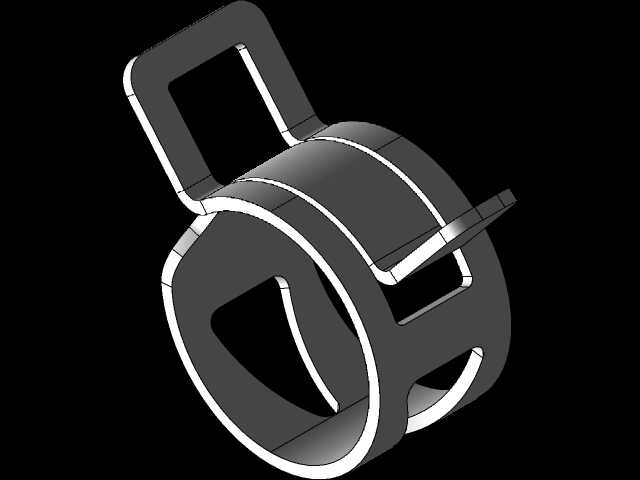

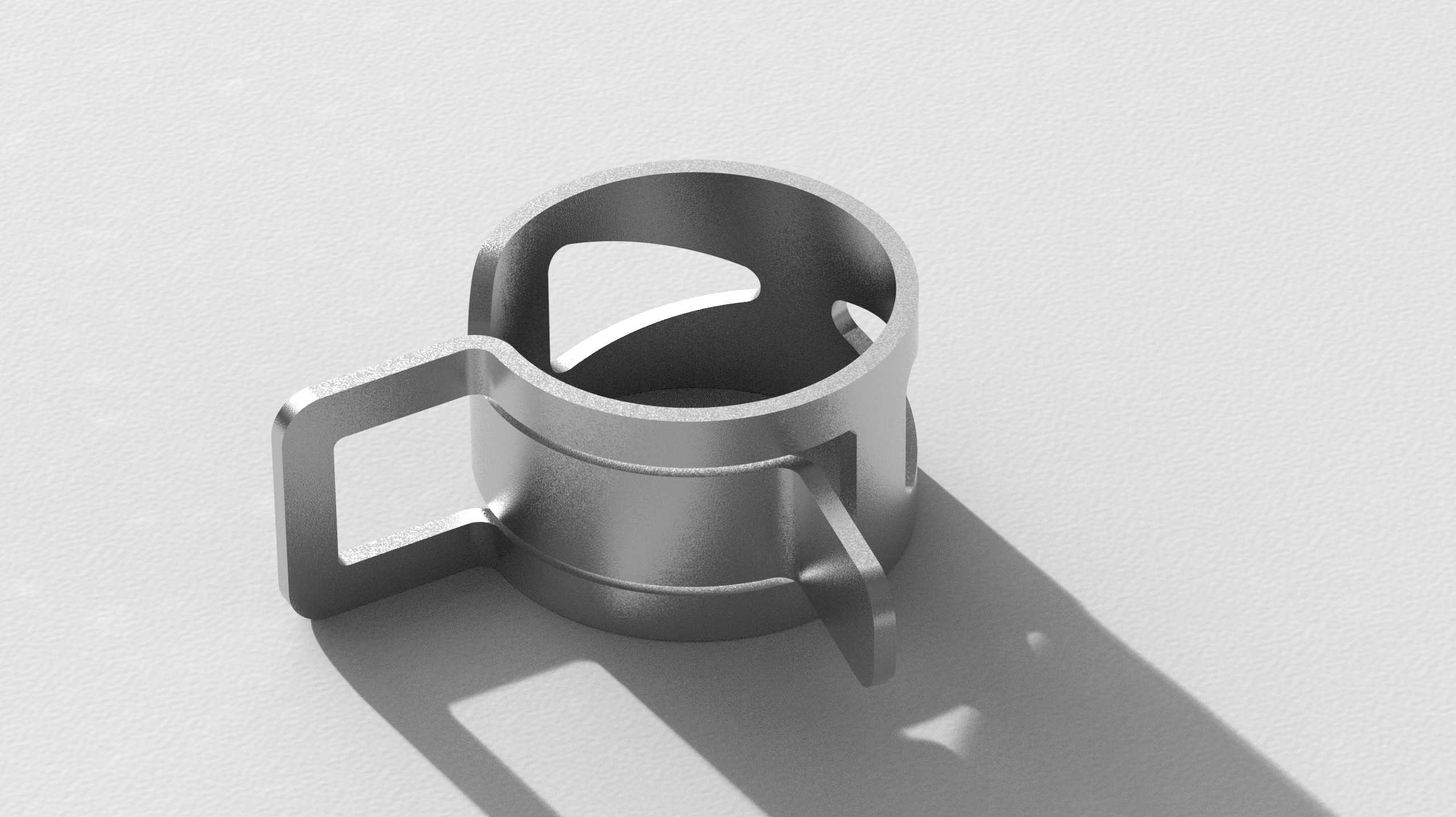

　　从功能特性上看，这款卡箍采用一体式弹片结构，没有额外的铰接点、锁紧螺丝这类零散零件，整体通过钣金冲压+成型工艺加工完成，自身的环形主体是主要的抱紧承载区，环身上开出的多组镂空槽不是单纯的减重设计，核心作用是调整环体的弹力分布：当卡箍被撑开套到软管接头位置时，镂空槽可以让环体各段的形变更均匀，不会出现局部应力集中导致的卡箍断裂或者软管局部压溃。伸出的两个扳动耳是操作受力位，装配的时候只需要用手指捏合两个扳耳，环体内径就会被撑大，轻松套到软管的预装位置，松开手指之后环体靠自身金属弹力回缩，均匀抱紧在软管外壁，把软管紧紧压在内部的硬接头上，抱紧力沿着环向360度均匀分布，不会像螺丝喉箍那样出现局部压力过大压伤软管的问题，也不会出现局部压力不足导致的渗漏。

　　设计思路上，这款卡箍没有采用传统的环形闭合弹簧圈结构，而是做了带两个操作扳耳的开式弹性环结构，首先要匹配的是常用小通径软管的外径公差——一般小口径橡胶管、硅胶管、尼龙软管的外径公差会在正负0.3mm左右，卡箍的自由状态内径要比适配软管的外径小0.8-1.2mm，这样装配之后能保持足够的抱紧力，同时撑开的时候所需的操作力控制在15-20N，徒手就能操作，不需要借助专用工具。环身的镂空形状做了圆弧过渡处理，所有的棱角位置都做了小圆角打磨，避免装配的时候刮伤操作人员的手指，也防止尖锐棱角长期切割软管外壁导致软管破损。扳耳位置做了外翻的小折边，一方面增加扳耳的结构强度，捏合的时候不会出现扳耳弯折变形，另一方面折边的圆弧面和手指接触，操作的时候不会硌手，提升装配手感。

　　安装边界方面，这款卡箍适配的是通径4-12mm的小型柔性软管，对应的接头一般是竹节式倒钩接头或者直筒光面接头，安装的时候需要注意，软管套入接头的长度要超过卡箍的抱紧宽度至少2mm，避免卡箍压在软管的切口位置导致密封失效。卡箍的轴向宽度只有6mm，安装之后占用的轴向空间很小，很适合仪器仪表内部那种管路排布密集、操作空间狭小的场景，不需要预留螺丝刀的操作空间，手指能伸到的位置就能完成拆装。环身的厚度根据适配管径不同做了匹配，小通径款用0.4mm厚的弹簧钢带，大通径款用0.6mm厚的弹簧钢带，保证足够的弹力的同时，不会因为刚度过大导致装配困难。另外这种一体式卡箍没有容易脱落的小零件，在有振动的设备上使用的时候，不会出现螺丝松动、零件脱落的问题，长期使用的可靠性比装配式喉箍更高，而且表面做了钝化处理，在普通的空气、淡水、弱腐蚀介质环境下都能使用，不会轻易生锈，适合仪器仪表、小型自动化设备、民用净水设备这类对外观和可靠性都有要求的应用场景。

　　实际选型的时候需要注意，卡箍的适配管径是和软管的壁厚相关的，同样通径的软管，如果壁厚偏大，就要选大一档的卡箍，避免卡箍无法完全复位导致抱紧力不足；如果壁厚偏小，就要选小一档的卡箍，防止抱紧力不够出现脱管。装配的时候不需要在卡箍和软管之间加额外的密封垫，卡箍的作用是提供均匀的抱紧力，密封是靠软管和接头的过盈配合实现的，卡箍只需要保证软管在受内压、拉扯的时候不会和接头脱开就行。这种卡箍的另一个优势是可以重复使用，多次拆装之后只要金属没有出现塑性变形，弹力就不会出现明显衰减，对于需要经常维护更换滤芯、调整管路的设备来说，能降低后期的维护成本，也减少了紧固件丢失的问题。
