小型四旋翼飞行器翼臂连接结构设计

项目分类:飞机 发布时间:2022-05-03 ID:622881
  • 小型四旋翼飞行器翼臂连接结构设计
  • 小型四旋翼飞行器翼臂连接结构设计
  • 小型四旋翼飞行器翼臂连接结构设计
  • 小型四旋翼飞行器翼臂连接结构设计
  • 小型四旋翼飞行器翼臂连接结构设计
  • 小型四旋翼飞行器翼臂连接结构设计
  • 小型四旋翼飞行器翼臂连接结构设计
  • 小型四旋翼飞行器翼臂连接结构设计

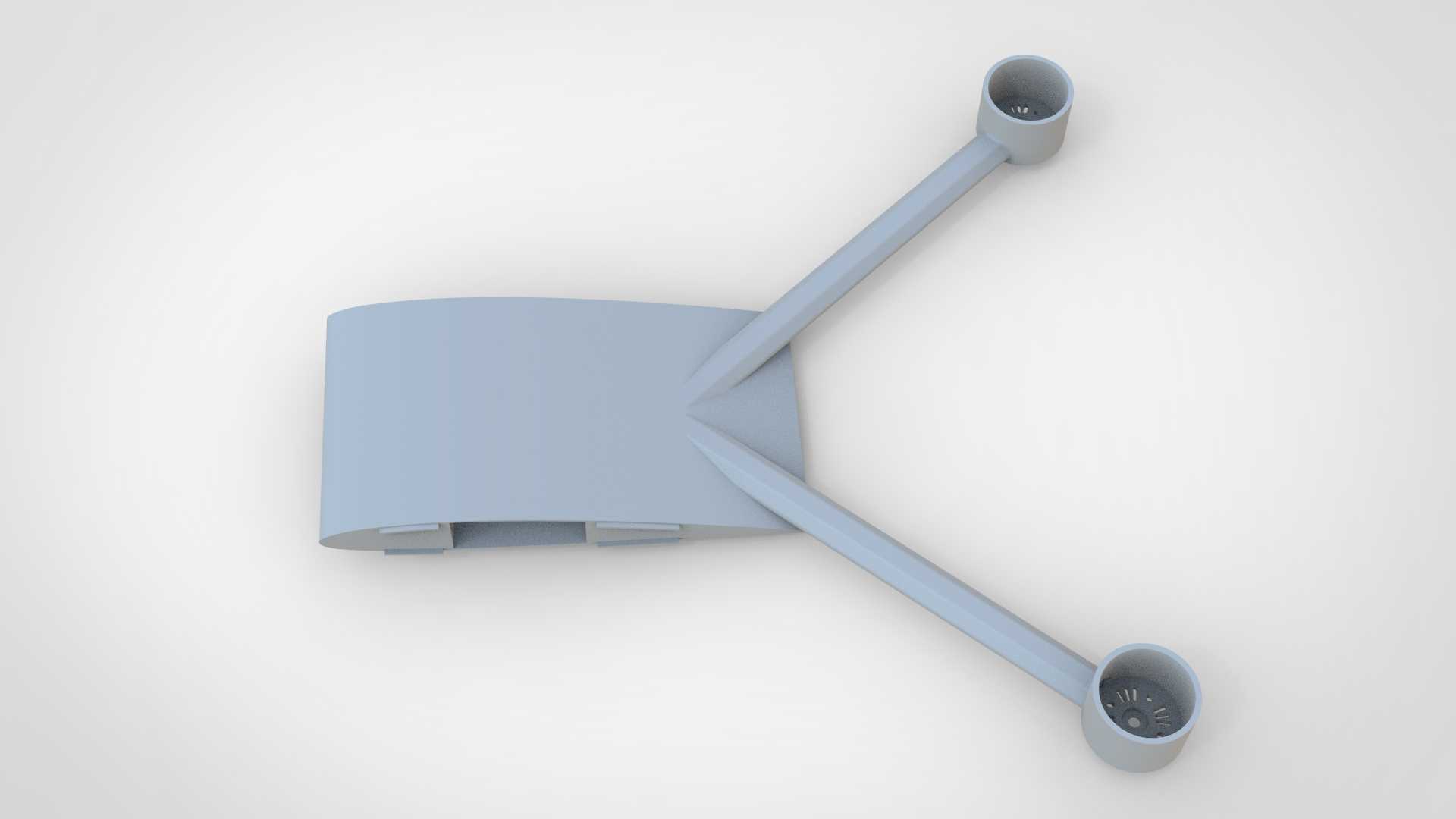

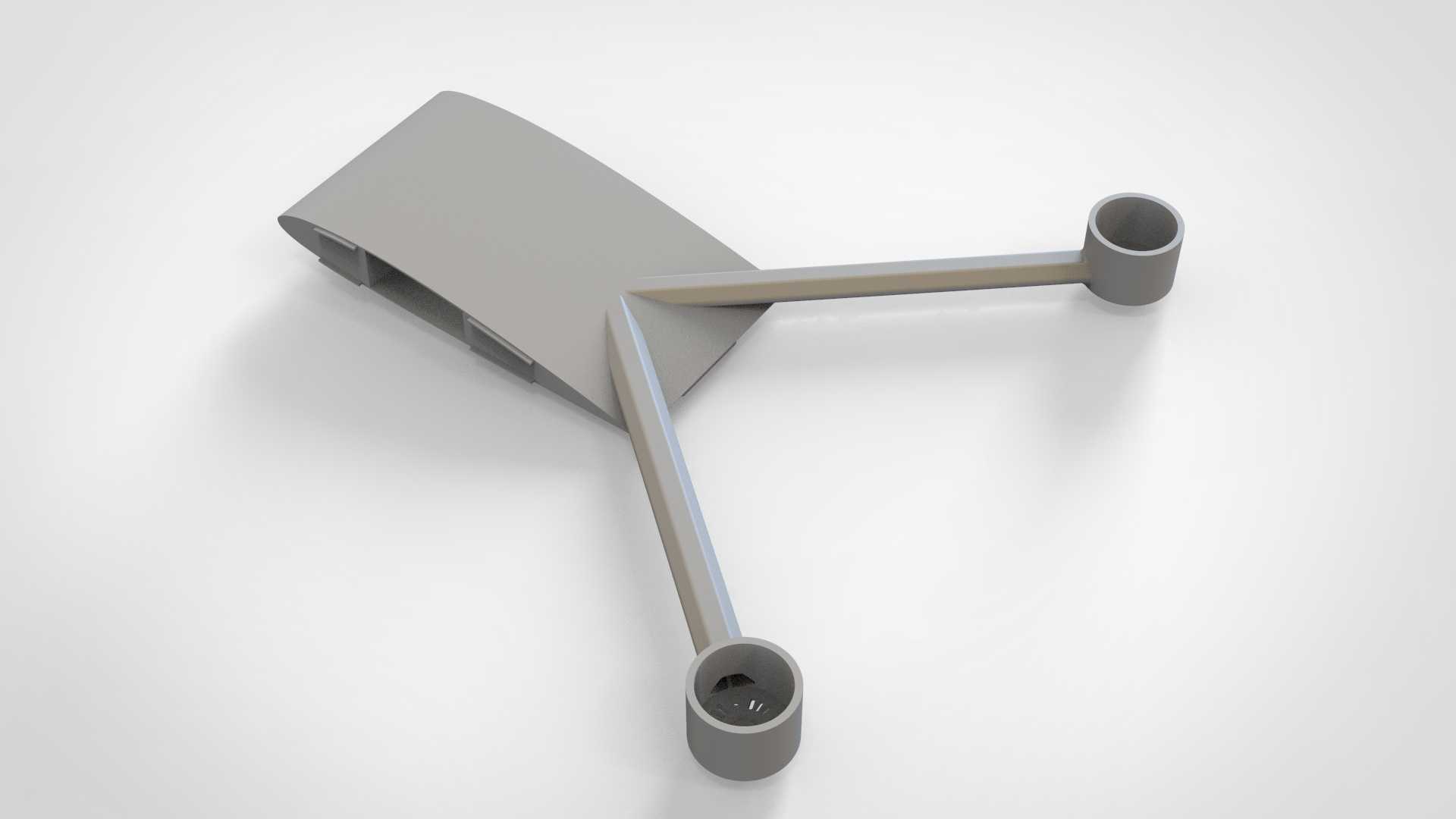

  该结构为小型四旋翼飞行器的翼臂与中心机体连接组件,在民用消费级航拍飞行器、小型教学实验无人机、室内巡检微飞行器场景中均有广泛适配空间。日常作业中,这类连接结构直接承担翼臂端动力单元的载荷传递,旋翼转动产生的升力、飞行姿态调整时的交变弯矩、突发坠撞时的冲击载荷,都需要通过该结构完成从翼臂到中心机架的应力传导,避免局部应力集中导致的翼臂断裂或连接失效。从功能特性来看,该结构采用一体化弯折成型的翼臂主体搭配末端电机安装座的设计,翼臂截面采用类翼型的流线型构型,并非传统圆形碳管的简单结构,这种设计一方面可以降低飞行器前飞过程中翼臂产生的气动阻力,减少不必要的动力损耗,另一方面流线型截面的抗弯模量分布更贴合飞行过程中的受力方向,

  在相同重量下能获得更高的结构刚度,减少大机动飞行时翼臂的震颤幅度,提升飞行姿态的稳定性。设计过程中,首先需要匹配对应动力单元的安装边界,末端的圆筒状安装座内径与标准22系列外转子无刷电机的安装定位止口完全契合,座体上预留的安装孔位对应电机的固定螺丝孔距,无需额外转接件即可完成电机的装配,减少装配累积误差。翼臂与中心机体连接的根部采用加宽的贴合面设计,贴合面的弧度与中心机架的壳体曲面完全匹配,装配时可以通过胶粘加螺丝紧固的双重固定方式,提升连接可靠性,避免飞行过程中翼臂出现转动移位。从安装边界来看,翼臂的伸展长度经过精准核算,在搭配对应尺寸螺旋桨时,相邻翼臂上的螺旋桨转动平面不会出现重叠干涉,同时预留了足够的安全间隙,

  避免飞行过程中螺旋桨剐蹭到翼臂本体。结构的壁厚设计经过受力仿真校核,在保证整体重量满足飞行器起飞重量限制的前提下,对翼臂弯折处、安装座根部等应力集中区域做了局部加厚处理,避免长期交变载荷下出现疲劳断裂。这类结构在实际应用中,还可以根据不同的起飞重量需求调整壁厚参数,针对大载重的行业应用机型,可以适当提升壁厚并在翼臂内部增设加强筋,针对微型室内飞行器,则可以进一步减薄壁厚来降低整体重量。流线型的翼臂外形在实际飞行测试中,相比传统圆形截面翼臂,前飞时的气动噪音有明显降低,同时乱流条件下的姿态扰动更小,更适合在室内近人场景或者对噪音敏感的巡检作业场景使用。安装座的端面设计有定位凸台,装配电机时可以快速完成同轴定位,

  保证电机输出轴与翼臂的相对位置精度,减少电机安装偏斜导致的螺旋桨动平衡问题,降低飞行过程中的震动幅度,提升飞控传感器的采样精度。翼臂与中心机体连接的根部还预留了走线槽空间,电机的动力线、电调信号线可以顺着翼臂内部的空腔排布到中心机架内部,避免线缆外露影响气动外形,同时也能减少飞行过程中线缆被气流吹动产生的震动干扰。
