钣金材质电气设备防护外壳结构

　　这类钣金电气外壳在工业现场的应用覆盖范围极广，小到桌面式测试仪器、工控终端，大到产线旁的分布式控制模块、小型传感信号处理单元，都会采用这类一体式弯折成型的钣金壳体作为外部防护结构，核心作用是为内部的PCB板、接线端子、小型电气元件提供物理防护，隔绝现场的粉尘、切削液飞溅以及意外的外力磕碰，同时兼顾电磁屏蔽的基础需求，避免内部电路受外界电磁干扰出现信号漂移，也减少内部元件工作时的电磁辐射对外界敏感设备的影响。

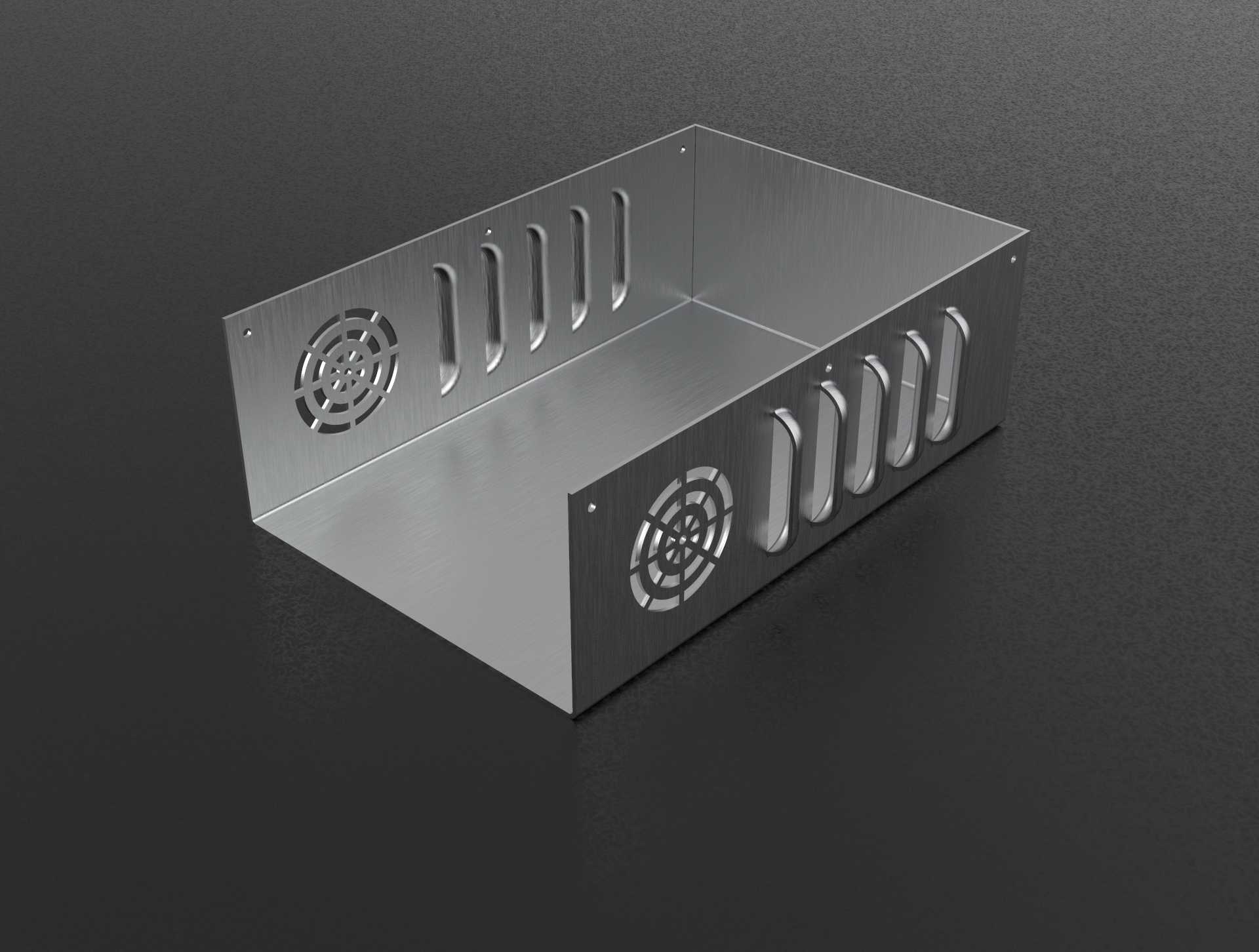

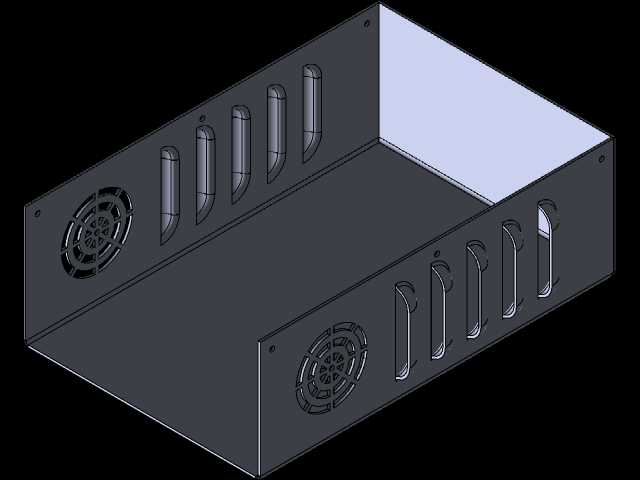

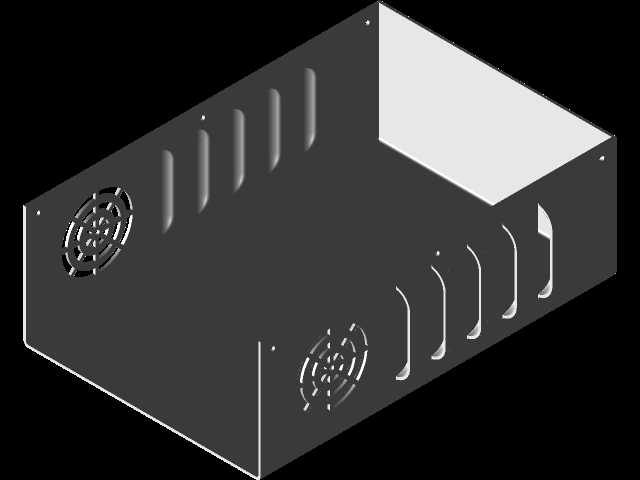

　　从结构设计逻辑来看，整个壳体采用单块钣金板材经激光下料、数控折弯后拼接成型，减少了额外的拼接焊缝与紧固件数量，既提升了壳体整体的结构刚性，也控制了加工成本与装配工序。壳体的两个相邻侧壁设计有冲压成型的通风槽与风扇安装位，通风槽采用长条形下沉式冲压结构，在保证通风通流面积的同时，避免了大尺寸开孔带来的异物掉落风险，槽体的冲压翻边朝向壳体内部，不会在壳体外表面形成锐边，避免安装维护时划伤操作人员。风扇安装位预留了标准的风扇安装螺孔，孔位周围做了局部压型加强，避免安装风扇后长期振动导致钣金壁面产生共振异响，同时安装位的开孔采用格栅式冲压结构，能够阻挡较大尺寸的异物进入壳体内部接触旋转的风扇扇叶。

　　安装边界方面，壳体的侧壁翻边上预留了沉头安装孔，既可以通过这些孔位将壳体直接固定在设备的安装立面上，也可以配合L型安装支架实现壁挂、机架安装等多种固定方式，沉头孔的设计保证安装后螺丝头不会突出壳体外表面，避免与周边设备产生安装干涉。壳体的敞口边缘做了向内的小尺寸折边处理，一方面提升了敞口处的结构强度，避免壳体受力时敞口位置出现变形，另一方面也为上盖或者面板的安装提供了定位支撑面，安装面板时可以直接将面板搭在折边上，通过侧面的紧定螺丝或者卡扣实现快速固定，无需额外设计复杂的连接结构。

　　在功能特性上，钣金材质的壳体相比塑料壳体拥有更好的散热能力，金属壁面可以直接将内部元件产生的热量传导到外部环境中，配合侧壁的通风结构与可选装的散热风扇，能够满足内部功率元件的散热需求，保证电气设备长时间工作时的温度处于合理区间。壳体的内表面可以根据使用需求做喷塑或者导电氧化处理，喷塑处理能够提升壳体的耐锈蚀能力，适合在潮湿或者有轻度腐蚀的工业环境中使用，导电氧化处理则可以进一步提升壳体的电磁屏蔽效能，适合对电磁兼容性要求较高的信号类设备使用。

　　设计过程中需要重点关注折弯工序的工艺避让，所有的开孔位置与折弯边都预留了足够的工艺距离，避免折弯时孔位出现拉裂变形，通风槽的冲压方向与折弯方向做了匹配，减少冲压工序的模具调整次数。壳体的内部空间预留了标准的PCB安装柱位置，可以直接固定通用尺寸的电路板，接线端对应的壳体位置预留了敲落孔，现场布线时可以根据实际的走线方向敲开对应位置的敲落孔安装电缆防水接头，无需额外现场开孔，提升现场安装的效率。同时壳体的边角位置都做了圆角处理，避免锐边在运输、安装过程中造成包装破损或者人员划伤，所有的折弯内角都控制在标准钣金折弯半径范围内，既保证折弯成型的精度，也避免折弯处出现应力集中导致的板材开裂问题。
