传感器配套长条式金属安装固定支架

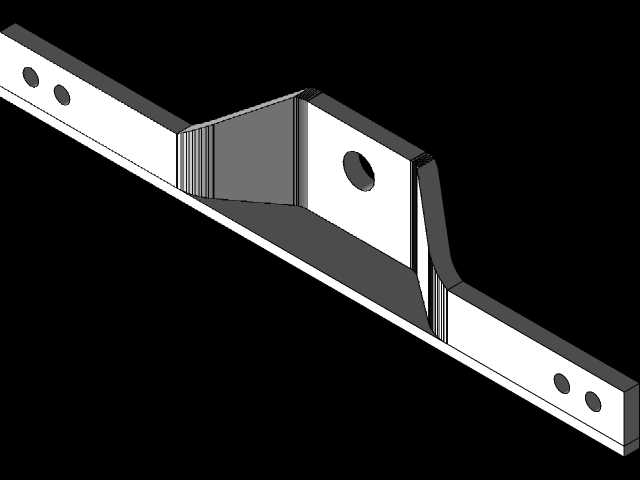

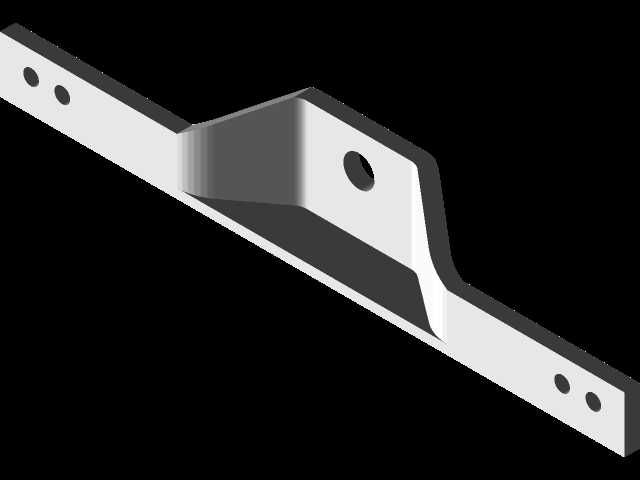

　　这类长条式金属安装支架，主要面向工业传感检测场景的配套固定需求，常见于自动化产线的位置检测工位、设备运行状态监测点位、物流分拣线的物料识别单元，用来给各类光电、接近类传感元件提供稳定的安装基准，避免传感器直接固定在设备本体上出现的位置偏移、振动松脱问题。从结构设计来看，支架采用中间凸起、两端平直延伸的构型，中间凸起段预留的圆形通孔是传感器的安装位，孔位周边做了局部加厚处理，一方面能提升安装位的结构强度，避免传感器锁紧时板材出现形变，另一方面也能给传感器的接线端留出足够的避让空间，防止线材被支架边缘挤压磨损。两端平直段上开设的多个等距小孔，是支架自身与设备机架、型材横梁的固定连接位，多组孔位的设计可以支持一定范围内的安装位置微调，适配不同设备上的预留安装孔距，不用在现场临时打孔修改，降低现场安装的调整工作量。

　　设计过程中首先要考虑的是安装边界的适配性，支架整体的宽度要匹配常用传感器的安装外径，中间凸起段的高度要满足传感器的检测距离要求，避免支架本体遮挡传感器的检测端面，造成检测信号异常。两端延伸段的长度需要覆盖常见型材安装面的宽度，保证固定后支架的悬臂长度控制在合理范围内，当设备运行产生持续振动时，支架不会出现共振抖动，保障传感器检测信号的稳定性。板材厚度的选择兼顾了结构强度与轻量化需求，过薄的板材在长期受力后容易出现弯折变形，导致传感器检测位置偏移，过厚则会增加不必要的材料成本与整体重量，给安装操作带来额外负担。

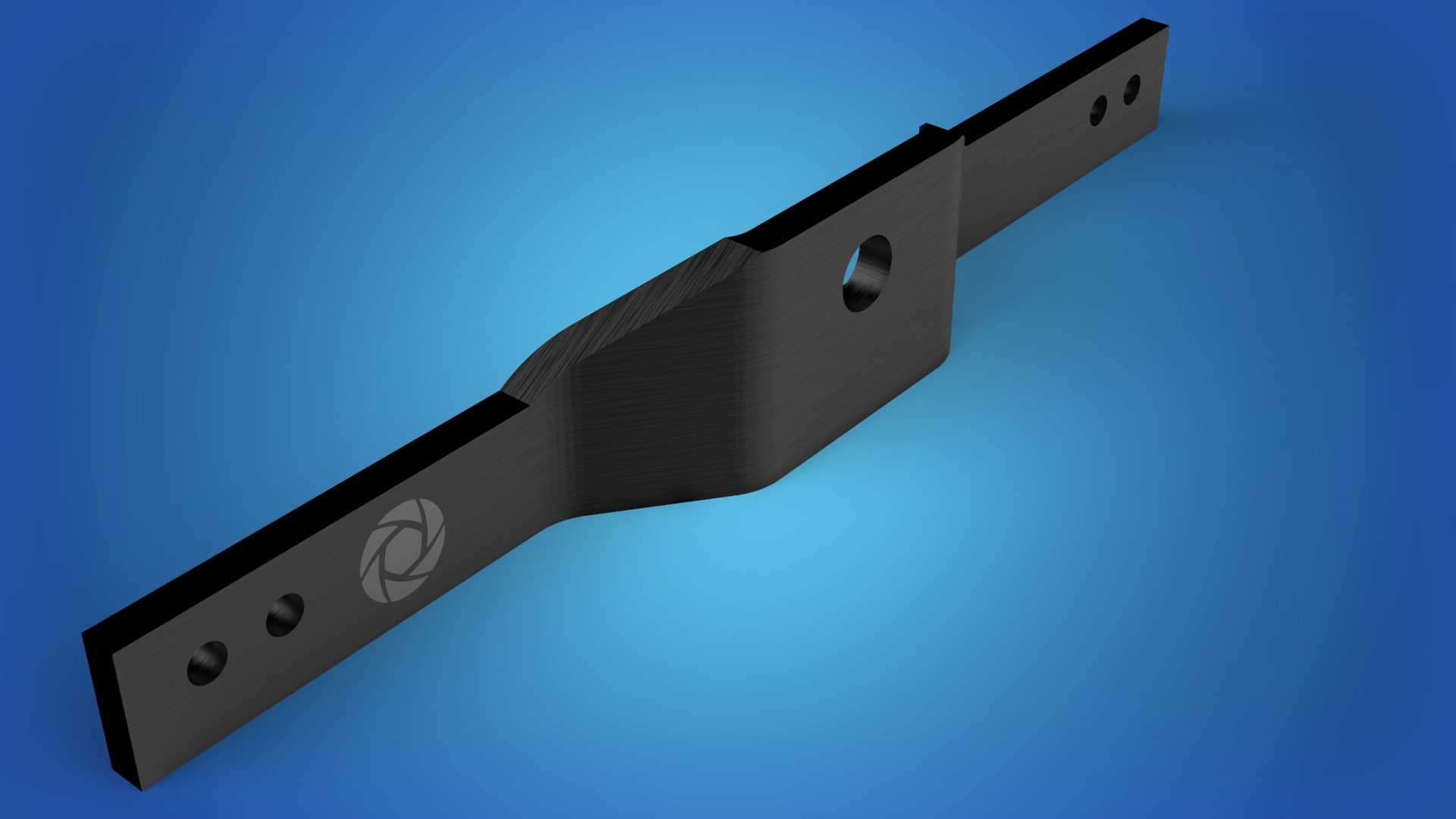

　　支架表面做了哑光发黑处理，一方面能提升金属表面的防锈耐腐蚀能力，适配车间内多油污、多粉尘的复杂工况，延长构件的使用寿命，另一方面哑光表面不会反射光电类传感器的检测光线，避免出现信号误触发的问题。两端安装孔的孔位公差控制在合理范围内，既可以保证螺丝顺利穿入，又不会因为间隙过大导致安装后支架出现窜动。中间安装位的通孔做了去毛刺处理，避免安装传感器时尖锐的毛刺刮伤传感器外壳或者破坏线材绝缘层。

　　在实际选型应用时，需要先确认待安装传感器的外径与中间安装孔的尺寸匹配度，同时核对两端安装孔的孔距是否适配现场安装面的预留孔位，还要确认支架凸起段的高度是否满足传感器的检测距离要求，避免安装后传感器与被测物体之间的距离超出有效检测范围。这类支架的结构构型也可以根据不同的安装场景做调整，比如当安装面是垂直立面时，可以调整两端延伸段的弯折角度，保证传感器的检测端面保持水平或者垂直的正确朝向；当需要安装多组传感器时，也可以在中间凸起段拓展多个安装孔位，实现单支架固定多个检测元件，减少安装点位的占用。

　　从结构可靠性角度出发，支架的弯折处做了圆弧过渡处理，避免直角弯折带来的应力集中问题，防止长期受振动影响后弯折处出现开裂失效。整体的形位公差控制上，要保证两端安装面的平面度，以及中间安装孔与安装面的垂直度，避免传感器安装后出现朝向偏斜，导致检测区域偏离预设位置。在装配流程上，一般先将传感器固定在支架中间的安装位上，调整好传感器的伸出长度与检测朝向，锁紧传感器的固定螺母，之后再将支架整体通过两端的固定孔安装到设备的对应位置，最后微调支架的整体位置，确认传感器的检测点位准确后，锁紧两端的固定螺丝即可完成装配，整个安装过程不需要复杂的专用工具，普通的内六角扳手或者螺丝刀就能完成操作，适配现场快速装配的需求。
