家用斜置式真空集热管太阳能热水装置

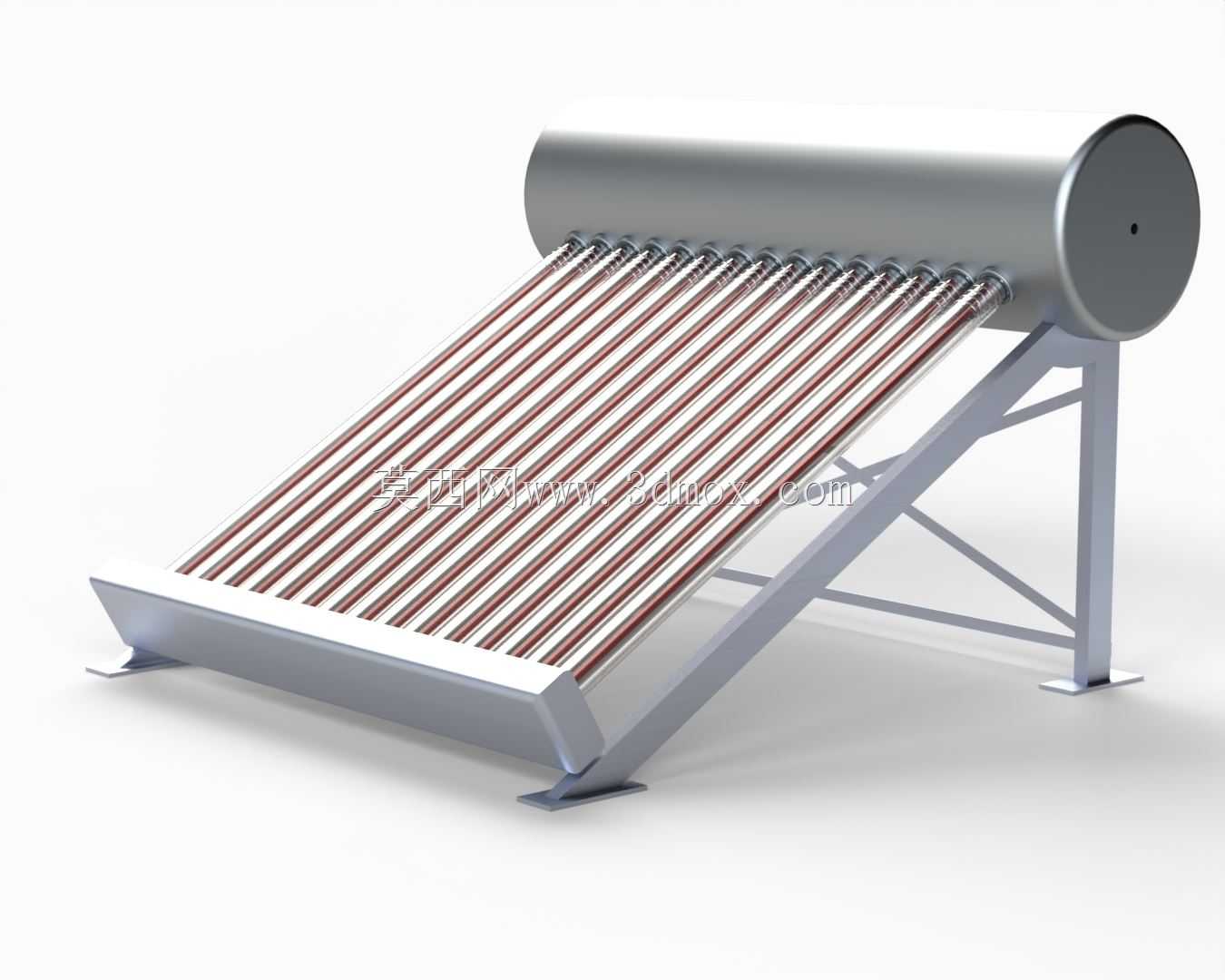

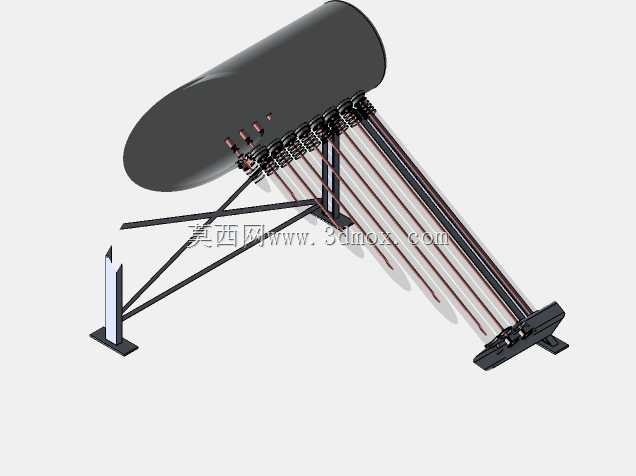

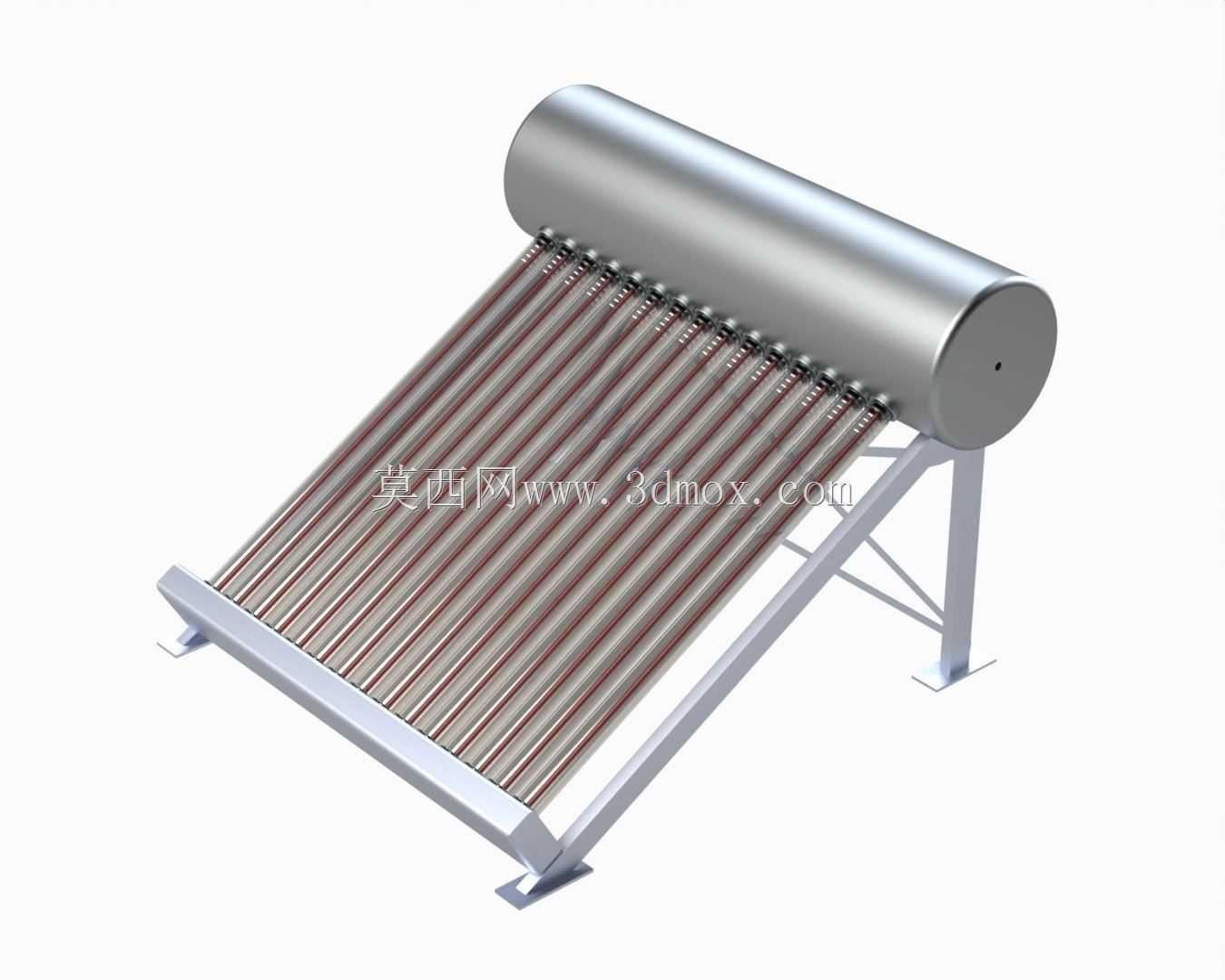

　　这套斜置安装的太阳能热水装置，核心应用场景覆盖民用住宅、小型商用建筑的生活热水供给场景，在光照资源充足的区域可独立承担全年多数时段的热水制备需求，也可搭配电辅助加热模块适配阴雨天气的使用需求，无需复杂的管线改造即可适配多数平屋面、坡屋面的安装条件。从功能结构来看，整套装置分为储热、集热、支撑三个核心模块，顶部卧式圆柱形储热水箱承担储水、缓压、冷热媒循环的功能，水箱外壳采用金属卷焊成型，内部预留保温层填充空间与集热管插接密封位，端盖处预留排气、进出水接口的安装基准，可根据安装需求调整接口朝向，适配不同走向的给排水管线。下方阵列排布的真空集热管是核心集热部件，每根集热管采用双层玻璃同轴结构，夹层抽真空阻断热对流损耗，

　　内管外壁镀选择性吸收涂层，可将太阳辐射能高效转化为热能传递至管内水体，依靠冷热水密度差实现自然循环，无需额外配置循环泵即可完成水箱内水体的逐步升温，整套循环无运动部件，运行故障率极低。支撑结构采用三角桁架式设计，斜梁角度匹配国内多数地区的最佳太阳高度角，保证集热管表面在正午时段可获得最大辐照面积，支架底部设置落地支撑脚，可通过膨胀螺栓与屋面结构固定，斜撑与横撑的连接节点采用螺栓装配，可在运输时拆为散件降低物流成本，现场安装无需复杂焊接作业，仅需常规扳手即可完成整体组装。在设计层面，这套结构充分考虑了户外长期使用的耐候性需求，所有金属外露部件均做防腐涂层处理，集热管与水箱的插接位置采用耐高温硅橡胶密封圈密封，

　　可承受长期冷热交替的工况变化，避免出现渗漏问题；储热水箱的容积与集热管数量做了匹配设计，可满足常规3-5人家庭的日常洗浴、厨房热水使用需求，水箱的保温层厚度经过热工计算，可将夜间温降控制在合理范围内，减少无光照时段的热量损耗。从安装边界来看，整套装置安装完成后的横向宽度、纵向进深与屋面承重要求均适配普通民用住宅的屋面条件，安装时需避开周边建筑、树木的阴影遮挡区域，保证集热面在日照时段无遮挡；支架的倾角可根据项目所在地的纬度做小幅调整，高纬度区域可适当加大倾角，低纬度区域可适当减小倾角，进一步提升集热效率。装置的进出水接口采用标准民用给排水管径，可直接对接家庭现有冷热水管线，无需额外配置转接配件，

　　日常使用过程中仅需定期清理集热管表面的浮尘即可维持集热效率，维护成本极低。在结构建模过程中，需要重点关注集热管与水箱插接位置的同轴度公差，避免安装时出现密封圈挤压不均导致的渗漏问题；支架的桁架节点需要做受力校核，保证在12级以下大风、常规积雪荷载下结构无变形、无倾覆风险；储热水箱的筒体圆度需要控制在合理公差范围内，保证保温层填充均匀，避免出现局部热桥导致的热量散失。整套结构没有复杂的异形曲面，所有钣金件、型材件均采用常规加工工艺即可生产，零部件通用化程度高，后期更换配件成本低，适合批量推广应用。
