农用三点悬挂式深松整地作业部件

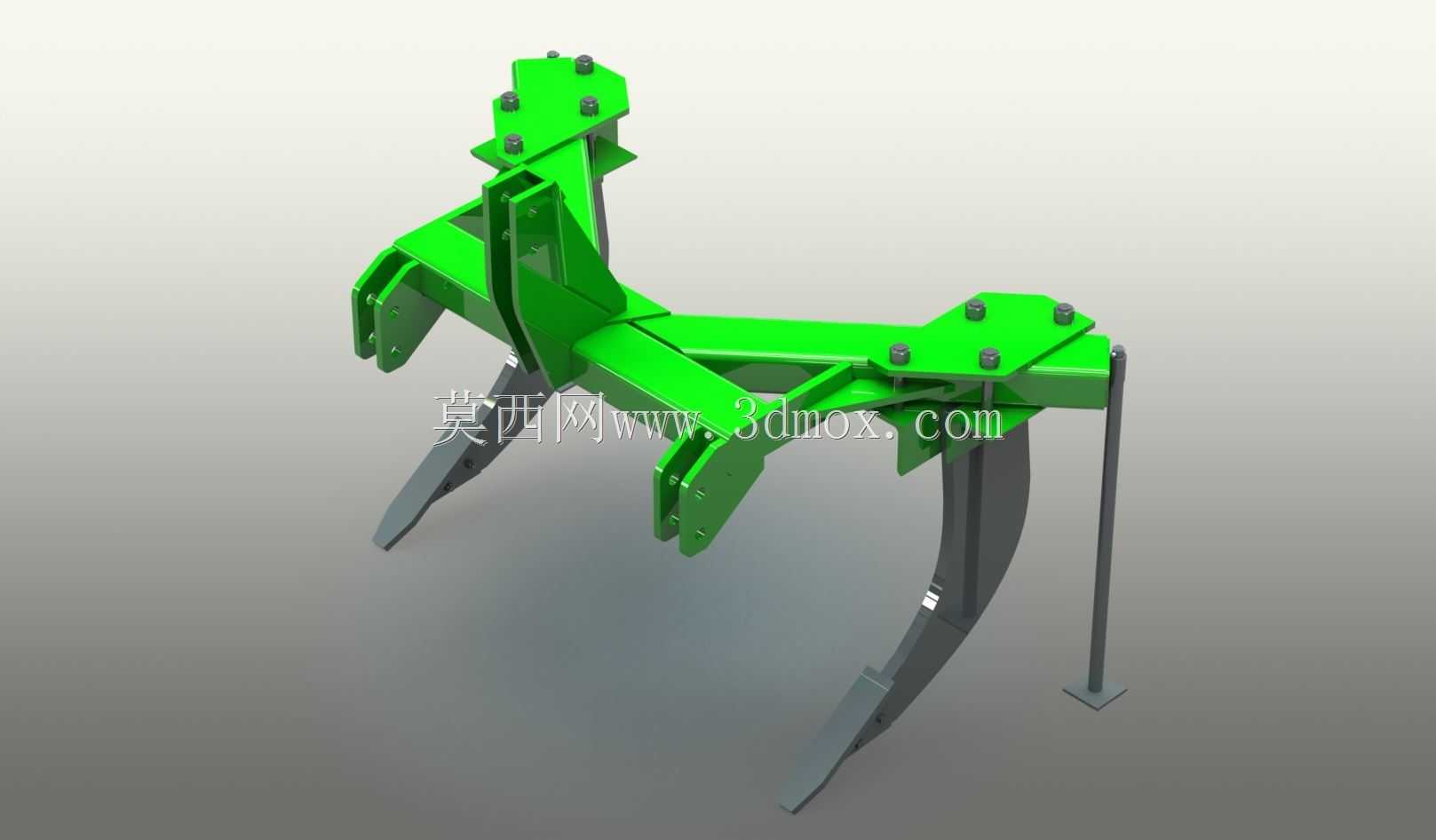

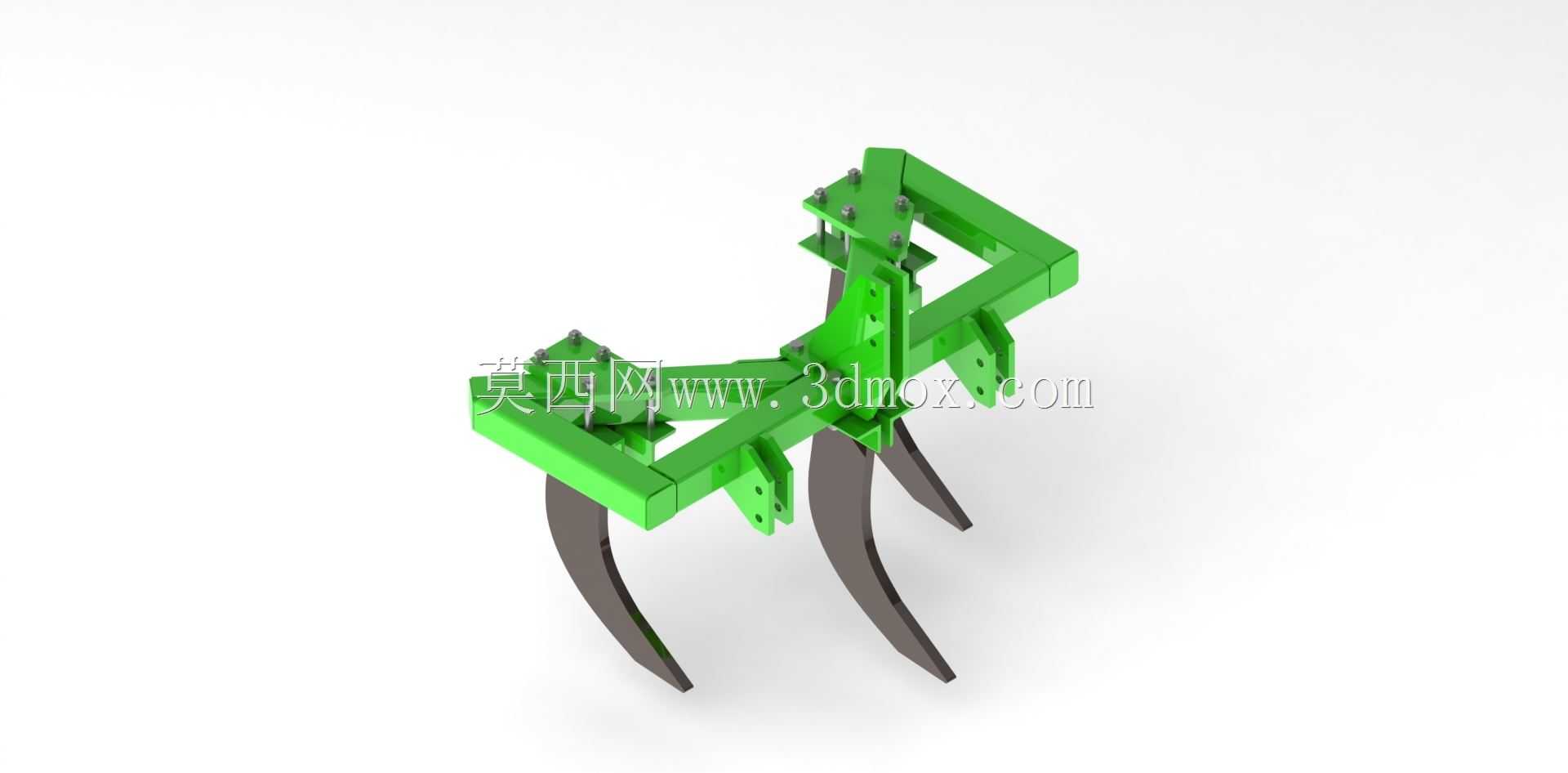

　　该深松作业部件主要适配大马力轮式拖拉机的后三点悬挂接口，是旱作农业区耕地保护性耕作环节的核心作业部件，主要用于打破长期浅耕形成的犁底层，在不打乱原有土层结构的前提下加深耕作层，提升土壤的透水、透气性能，促进作物根系下扎，减少地表径流与土壤侵蚀，适配东北黑土区、华北旱作区、西北黄土高原区的耕地深松作业需求，作业深度可根据不同区域的犁底层埋深调整，常规作业深度区间为30cm至50cm，单次作业幅宽对应三个深松铲的横向排布间距，可满足不同马力段拖拉机的作业效率匹配要求。从结构设计来看，整体机架采用矩形截面型钢焊接成型，主横梁承担作业过程中来自土壤的冲击载荷与拖拉机的牵引载荷，所有焊接位置均做了坡口焊后打磨处理，

　　避免应力集中导致的机架开裂问题，三个深松铲柄按照等间距排布固定在主横梁上，每个铲柄与横梁的连接位置采用多组高强度螺栓副锁紧，可根据作业需求调整铲柄的入土角度，铲尖部分采用高耐磨合金钢材质，表面做了硬化处理，可降低作业过程中的土壤切削阻力，同时延长易损件的更换周期。机架上部的悬挂连接点严格遵循拖拉机三点悬挂的尺寸规范，上悬挂点为单铰接结构，两个下悬挂点为对称布置的铰接销座，销孔直径与同马力段拖拉机的悬挂销尺寸完全匹配，安装时无需额外改装即可快速挂接，挂接后整机的纵向稳定性经过校核，作业过程中不会出现偏摆、翘头问题。机架右侧设置的深度限位杆为可调式结构，通过杆体上的调节孔位可精准控制深松铲的入土深度，避免作业深度波动导致的作业质量不均，

　　限位杆底部的支撑盘采用大直径平面结构，可在地表形成稳定支撑，防止作业过程中机具下沉过深。从安装边界来看，整机挂接后横向最大宽度不超过拖拉机后轮的外侧轮距，避免作业过程中刮碰田埂或周边障碍物，纵向尺寸控制在合理范围内，不会影响拖拉机的转向灵活性，作业状态下的最低离地间隙满足田间转移时的通过性要求，过田埂或沟渠时不会出现铲尖刮碰地面的问题。设计过程中充分考虑了土壤作业的载荷特性，所有受力部件的截面参数均经过载荷校核，深松铲柄的抗弯强度可应对黏重土壤、夹杂砾石的耕地作业工况，遇到较大石块等障碍物时，铲柄的受力形变在弹性范围内，不会出现永久变形或断裂问题。机架表面采用绿色防腐涂装，经过抛丸预处理后喷涂底漆与面漆，可适应田间高湿、

　　高腐蚀的作业环境，减少机架锈蚀概率，延长整机使用寿命。每个深松铲的入土角经过反复优化，在保证松土效果的前提下尽可能降低牵引阻力，减少拖拉机的功率消耗，同等作业深度下，牵引阻力比传统直角深松铲降低15%左右，可有效降低作业燃油消耗。作业过程中，深松铲从土层下方穿过，不会将底层生土翻到地表，保持表层熟土的位置不变，符合保护性耕作的技术要求，深松后的土壤形成虚实并存的结构，既可以提升雨水的入渗能力，又能保墒蓄水，减少干旱对作物生长的影响。该部件的结构设计充分考虑了维护便捷性，铲尖作为易损件采用螺栓连接固定，磨损后可快速更换，无需整体更换铲柄，降低后期使用成本，所有连接螺栓均采用标准件，田间作业时出现损坏可就近采购替换，减少维修等待时间。
