Solidworks设计V型内燃机结构展示

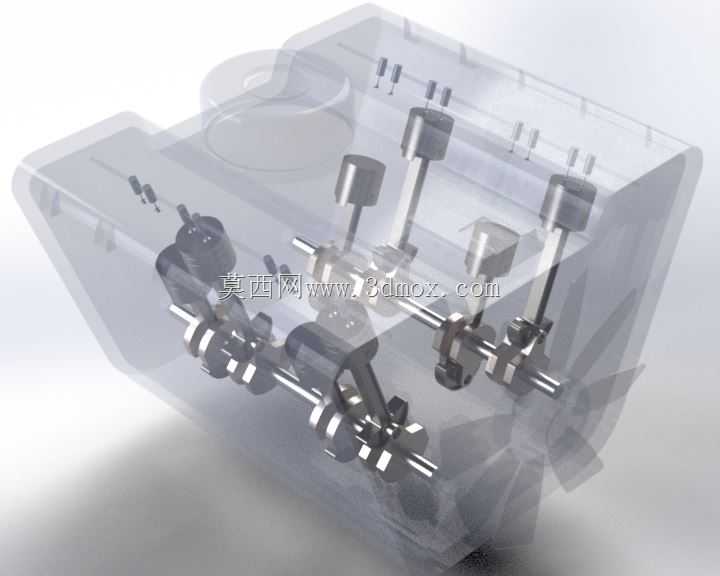

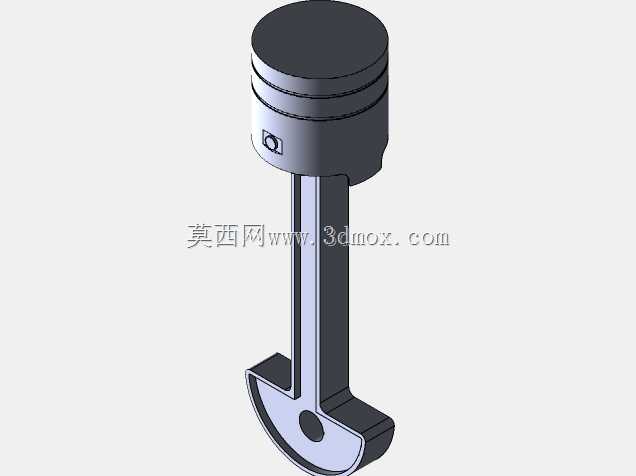

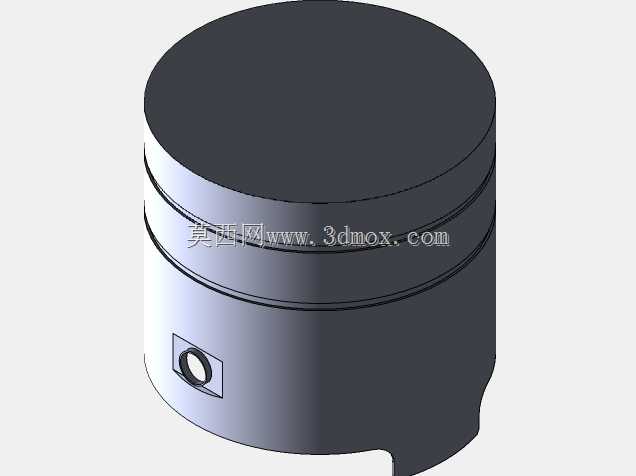

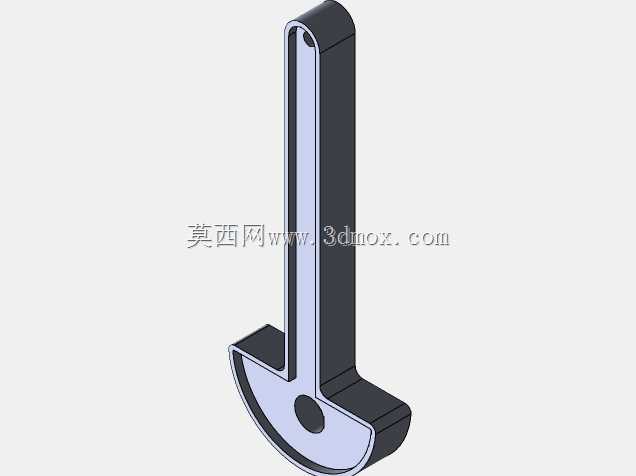

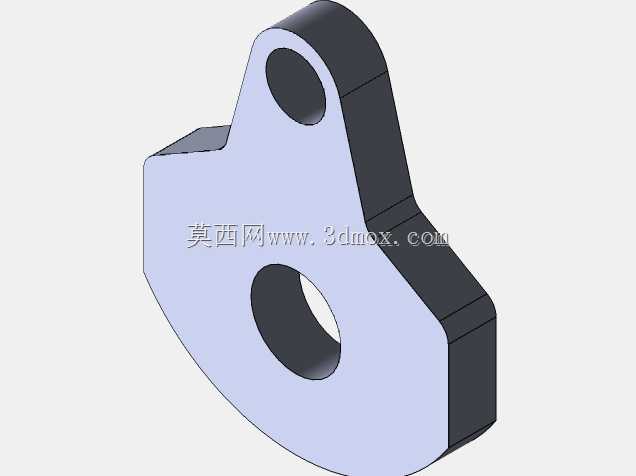

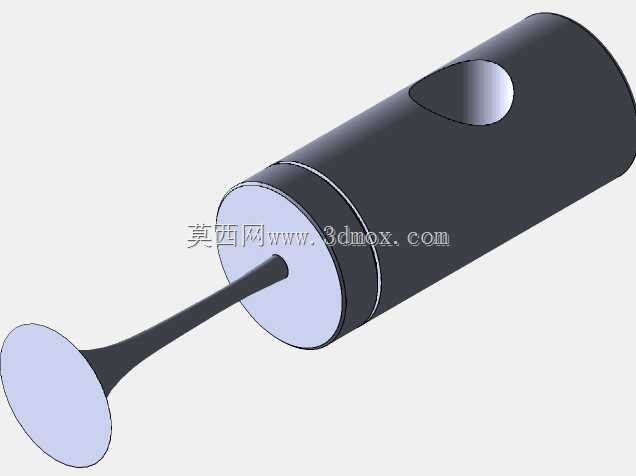

　　这款V型内燃机的三维结构设计，首先要考虑的是动力舱的安装适配性，在乘用车、小型工程机械的动力舱布局中，V型结构相比直列机型能大幅缩短轴向长度，给冷却系统、进排气组件留出更充裕的布置空间，同时降低整机重心高度，提升搭载设备运行时的稳定性。从结构功能来看，模型还原了V型夹角布局的核心特征，两侧气缸呈夹角分布，曲轴位于V型结构的底部交汇位置，这种布局能让两侧活塞的做功行程形成更平顺的动力输出，减少直列机型常见的一阶振动传递，对配套的悬置系统设计要求更低，也能降低整机运行时的结构疲劳风险。

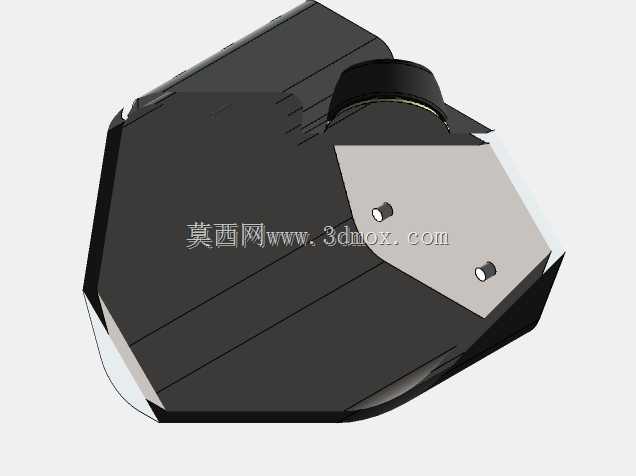

　　设计过程中首先要明确安装边界，整机的主体安装面位于曲轴箱底部，预留的安装孔位需匹配常规动力总成的悬置支架间距，前端的散热风扇组件突出于缸体前端面，设计时要核算风扇与散热器的安装间隙，既要保证冷却气流能完整覆盖散热器芯体，也要避免风扇运转时与周边管路、线束产生运动干涉。顶部的加注口结构做了凸起设计，要保证在整机安装倾角不超过15度的工况下，加注机油时不会出现溢漏，同时加注口的密封盖采用卡扣式结构，能在振动工况下保持可靠密封，避免油气泄漏。

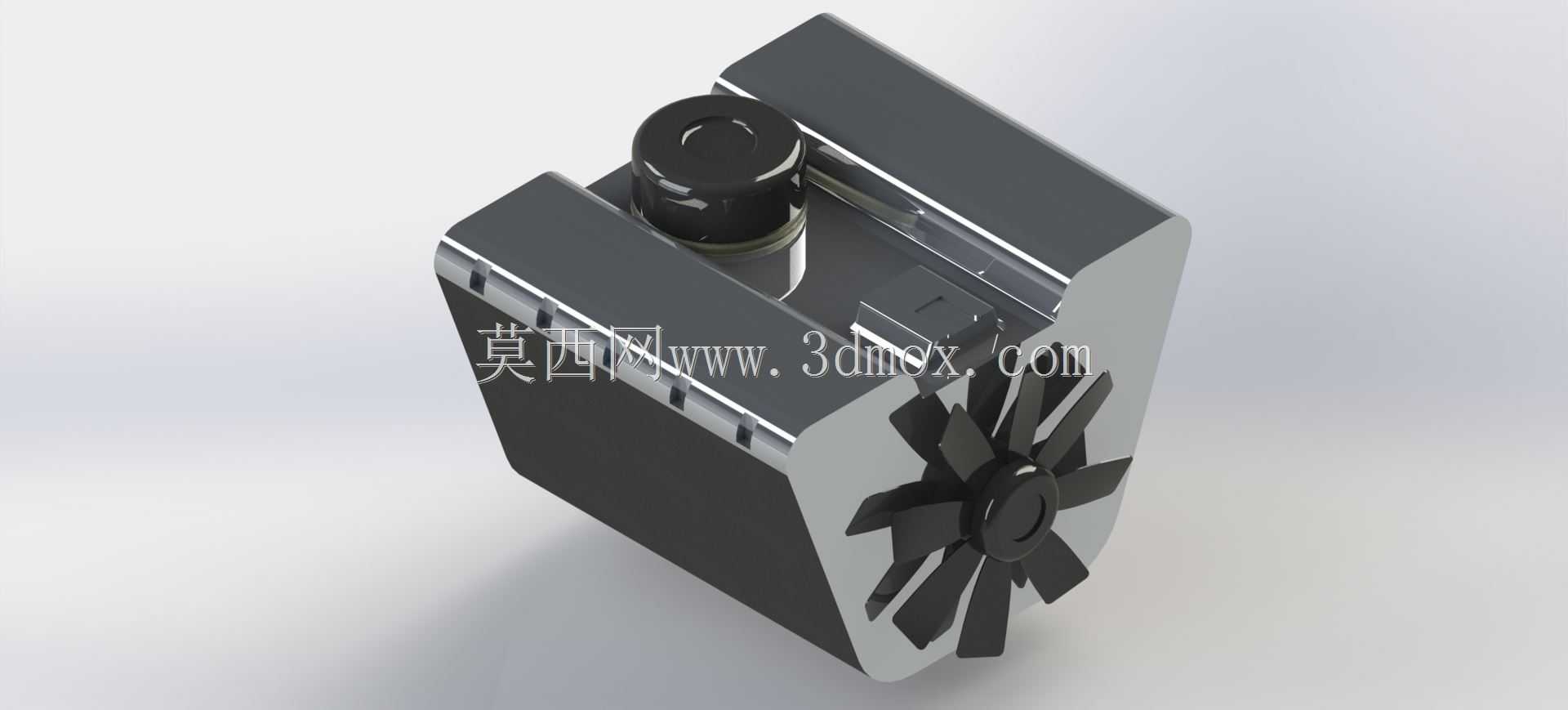

　　散热结构的设计是这款模型的重点还原部分，前端的轴流风扇直接与曲轴前端的带轮联动，不需要额外的驱动电机，结构更简单可靠，适合对成本控制要求较高的民用动力场景。缸体外部的散热筋布局顺着气流方向布置，当风扇带动气流从前端流向后端时，能顺着散热筋的沟槽快速带走缸体工作时产生的热量，避免局部热点出现。缸体两侧的进排气接口位置做了统一的法兰面设计，方便对接不同车型的进排气管路，不需要对缸体本身做二次加工，提升了部件的通用适配性。

　　从实际应用场景来看，这类V型小排量内燃机常搭载在小型乘用车辆、园林机械、小型应急发电设备上，不同场景下对安装接口的要求有细微差异，因此设计时在缸体侧面预留了多个辅助安装凸台，可根据实际需求加装发电机、空调压缩机、液压泵等附属组件，不需要额外设计焊接支架，减少整机改装时的结构改动量。曲轴输出端的法兰结构采用标准的动力输出接口尺寸，可直接匹配手动变速箱、离合器总成或者发电机输入轴，降低配套部件的适配成本。

　　结构设计上，V型夹角的角度选择经过了多轮校核，角度过小会增加整机的宽度尺寸，给动力舱横向布置带来压力，角度过大则会提升整机高度，抬高设备重心，最终选定的夹角尺寸能在长度、宽度、高度三个维度上达到较好的平衡，适配绝大多数小型动力设备的安装空间要求。缸体内部的曲轴支撑位采用了分体式轴承盖设计，装配时可先将曲轴放入曲轴箱，再依次紧固轴承盖螺栓，降低装配难度，也方便后期的维护检修。油底壳位于整机最底部，做了倾斜式集油设计，即使设备在上下坡、侧倾工况下运行，机油泵也能持续抽取到机油，避免出现润滑不足导致的部件磨损。

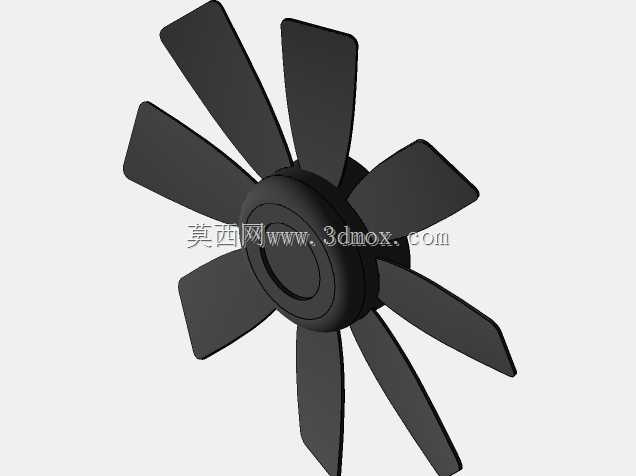

　　在细节结构处理上，所有的外部棱角都做了小圆角过渡，一方面是避免铸造时出现应力集中，提升缸体的结构强度，另一方面也能减少装配过程中尖锐棱角对操作人员的划伤风险。风扇叶片的角度经过气动优化，在曲轴额定转速下能提供足够的冷却风量，同时叶片本身做了轻量化设计，减少旋转时的动不平衡量，降低风扇运转时产生的振动和噪音。顶部的点火组件安装位做了沉孔设计，能给点火线圈留出足够的安装空间，同时避免高压部分与周边金属部件距离过近产生跳火问题。

　　整个模型的结构还原度覆盖了从外部安装接口到内部核心布局的各个部分，对于结构设计从业者来说，可参考其安装边界的设计思路，在做动力总成配套布局时快速核对空间干涉问题，也可基于这个基础结构做不同排量、不同夹角的衍生机型设计，缩短前期方案的建模周期。在做设备选型时，也能通过这个模型直观了解这类V型内燃机的外部接口位置、整体尺寸轮廓，提前规划动力舱的布局方案，减少后期方案改动的工作量。
