小型电气防护外壳钣金结构设计

　　这类小型电气外壳在工业现场的应用场景十分广泛，从分布式IO模块的现场安装、小型传感信号的中继处理，到设备侧的小型电源转换模块防护、独立控制单元的外置安装，都需要这类结构紧凑的防护壳体来承载内部电路板与接线端子。不同于大型机柜的多单元集成设计，这类小型壳体的核心用途是为单块或少量叠装的PCB板、小型接线端子排提供物理防护，隔绝现场的粉尘、切削液飞溅以及意外的机械磕碰，同时为内部电气元件提供稳定的安装基准，避免设备运行过程中的振动导致元件引脚脱焊、接线松动。

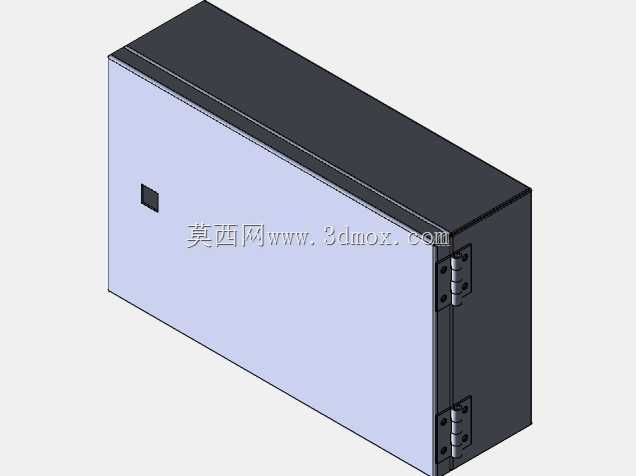

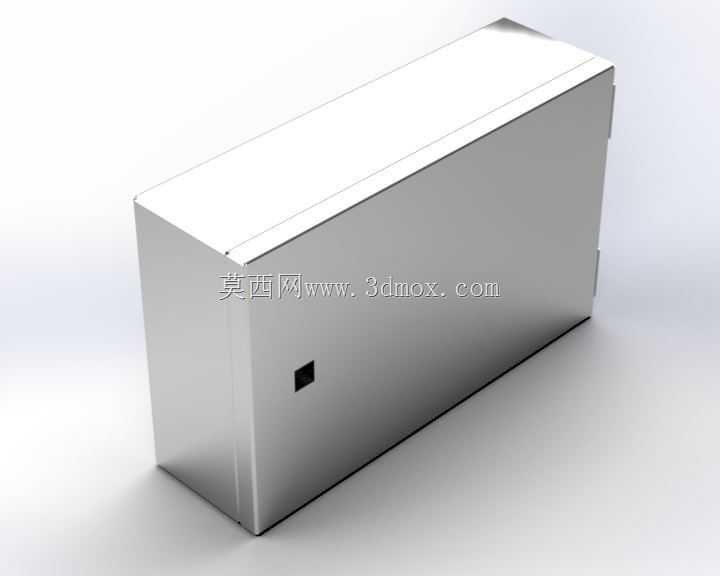

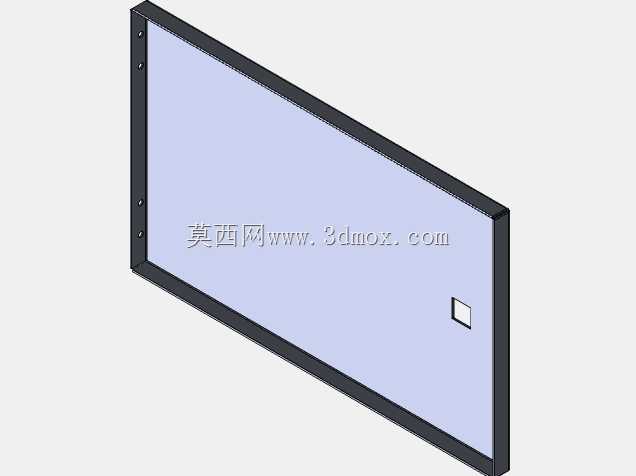

　　从功能特性来看，这款壳体采用封闭式钣金折弯结构，整体为长方体构型，侧面预留的小型方孔是为状态指示灯或者通讯接口预留的安装位，壳体的拼接边采用折弯扣合结构，不需要额外的焊接工序，既可以保证拼接处的缝隙均匀，控制防护等级达到IP40以上的常规工业要求，也能降低加工环节的成本，适合小批量的加工生产。壳体的顶面为整面平板结构，既可以在顶面粘贴设备标识铭牌，也可以根据现场安装需求，在顶面加工散热孔或者外接按钮的安装孔，不需要对整体结构做大幅改动。壳体的侧边预留了安装耳的延伸结构，既可以采用侧面螺钉固定的方式安装在设备机架的型材面上，也可以搭配导轨卡扣实现DIN标准导轨的卡装，适配不同现场的安装条件。

　　在设计思路上，这款壳体优先考虑了加工工艺的可行性，所有折弯边都预留了足够的折弯半径，避免钣金折弯过程中出现开裂问题，壳体的内部预留了PCB安装柱的位置，可以直接采用自攻螺钉固定电路板，不需要额外设计安装支架，减少内部零件的数量。设计时特意控制了壳体的内部净空尺寸，在容纳常规尺寸的小型PCB板的前提下，预留了接线端的走线空间，避免接线后导线挤压电路板上的元件，同时壳体的拼接缝隙处预留了导电泡棉的安装槽，在有电磁屏蔽需求的应用场景下，可以直接加装导电泡棉实现壳体的连续导电，满足工业现场的电磁兼容要求，不需要重新调整壳体的整体尺寸。

　　关于外形尺寸与安装边界，这款壳体的长宽高比例适配常规小型电气单元的安装需求，长度方向的尺寸控制在150mm以内，宽度方向不超过80mm，整体高度控制在50mm，既可以在狭窄的设备侧隙完成安装，也不会因为尺寸过小导致内部元件排布拥挤。安装孔位的间距遵循通用的电气安装孔位标准，横向孔距与纵向孔距都适配常规的安装板开孔尺寸，不需要现场重新配钻安装孔。壳体的边角处都做了小尺寸的倒角处理，避免安装过程中锐边划伤操作人员的手部，同时也能减少壳体在运输过程中因为碰撞导致的边角变形。壳体的壁厚选用常规的冷轧钢板厚度，既可以保证壳体的结构强度，在承受常规的外部挤压时不会出现凹陷变形，也不会因为壁厚过大导致整体重量超标，增加安装面的承载负担。

　　在实际选型应用中，这类壳体可以根据使用场景的不同更换表面处理方式，普通工业环境下采用喷塑处理即可满足防腐蚀要求，在有油污或者轻度腐蚀的场景下，可以采用镀锌后喷塑的处理方式提升防护能力。壳体的接口开孔可以根据实际使用的连接器型号做定制化调整，不需要改动主体的折弯结构，只需要在平板下料阶段完成对应的开孔加工即可，具备很强的场景适配性。
