双翼式蝶形拉紧连接吊耳结构设计

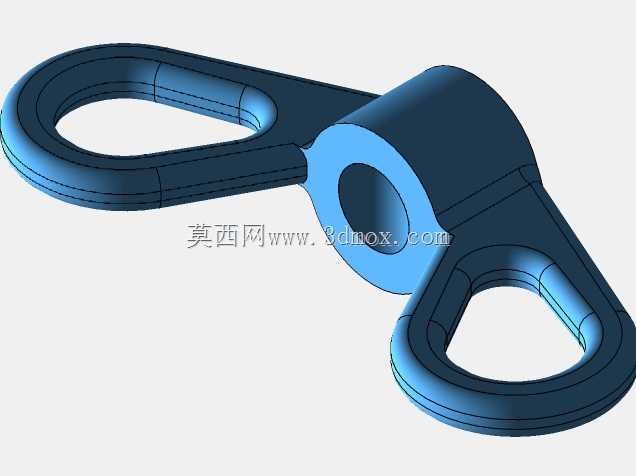

　　这类双翼式蝶形拉紧连接构件，在户外索具张拉、小型设备吊装定位、工装夹具快速锁紧场景中应用十分广泛，区别于常规单孔吊耳仅能实现单一方向的挂接承重，该结构通过中部对称设置的两个环形挂耳，可同时承接两个方向的拉索或挂钩载荷，在需要双向张紧固定的场景下，无需额外加装转接件即可完成受力传递，大幅减少现场装配的零件数量。从结构受力逻辑来看，中部的连接基座是整个构件的核心承载区，设计时将基座中心设置为方形通孔，该孔型可与配套的方形轴头实现周向防转配合，避免构件在受拉过程中与连接轴发生相对转动，导致挂耳受力方向偏移引发应力集中；基座与两侧挂耳的过渡区域采用大圆弧平滑过渡，没有尖锐的直角转折，可有效分散挂耳传递来的拉应力，

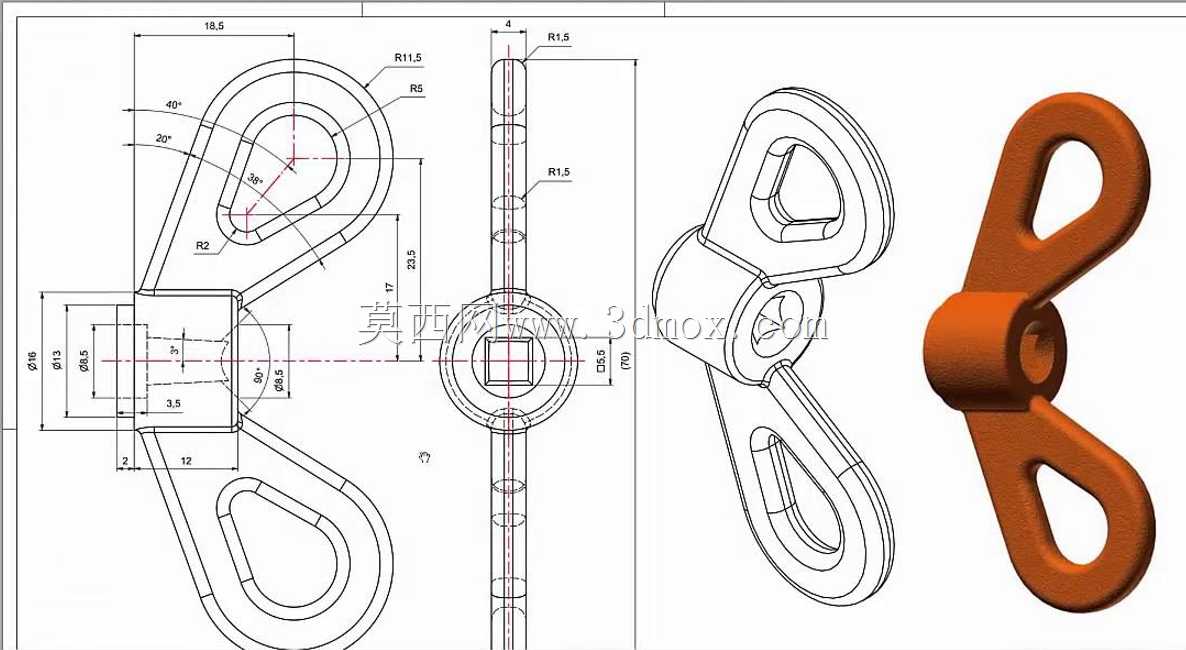

　　避免应力集中导致的构件断裂失效。从尺寸边界来看，构件单侧挂耳的外轮廓圆弧半径为11.5mm，挂耳内孔边缘做R5的圆角处理，挂耳与基座连接的根部厚度经过受力校核，可满足额定载荷下的抗拉强度要求；中部基座的轴向总长度经过严格控制，安装时不会超出配套连接座的轴向安装空间，方形通孔的边长公差按照过渡配合要求设计，既可以保证装配时的顺畅推入，又能避免配合间隙过大导致的晃动。两侧挂耳采用对称式布局，挂耳的开孔中心与中部方孔的中心处于同一平面内，保证两个方向的拉力都能沿着构件的中心平面传递，不会产生额外的扭转力矩，在实际使用过程中，不管是单侧挂耳受力还是双侧同时受拉，整个构件的受力状态都能保持稳定。在建模过程中，

　　所有的圆角特征都按照实际加工的工艺要求设置，挂耳的外轮廓边缘做R1.5的倒钝处理，避免安装使用过程中锐边划伤操作人员，同时也能消除热处理过程中锐边容易产生的应力开裂隐患。中部基座的外圆面与挂耳侧面的垂直度公差控制在合理范围内，保证构件安装到配套轴件上之后，两侧挂耳不会出现偏斜，确保拉索或挂钩安装后受力方向与设计方向一致。这类构件常被用在小型户外帐篷的风绳拉紧、轻型仓储货架的侧向拉接固定、小型检测设备的便携提手连接等场景，相比传统的单耳吊环，它的双向挂接能力可以让装配结构更紧凑，不需要在同一个连接点上堆叠多个吊耳来实现多方向连接，有效缩小整个连接节点的体积。在做结构校核时，需要重点关注挂耳内孔的挤压应力以及过渡圆弧处的拉应力，

　　因为这两个位置是构件受拉时最容易出现失效的区域，建模时对过渡区域的壁厚做了针对性加强，在不增加整体重量的前提下提升了承载能力。整个构件的外形采用流线型设计，没有突出的棱角，在户外使用时不容易勾挂杂物，表面做氧化或喷塑处理后也能具备不错的防锈能力，适配户外复杂的使用环境。安装时只需要将中部方孔对准配套的方形连接轴推入到位，即可完成周向固定，不需要额外加装键销等防转零件，装配效率相比圆孔配合的结构提升不少，同时方孔配合的防转可靠性也更高，在反复受拉的交变载荷下也不会出现配合松动的问题。两侧挂耳的内孔尺寸按照通用挂钩和卸扣的规格设计，可以直接适配市面上常规的小型索具配件，不需要单独定制配套的连接件，降低了整个连接结构的配套成本。
