卡盘式轴承拆卸拉马工具结构设计

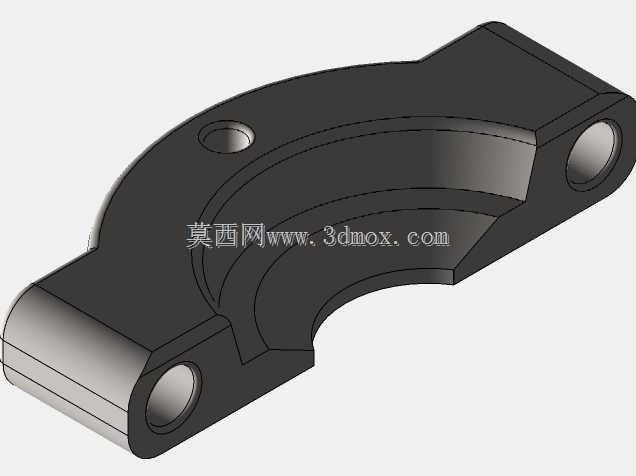

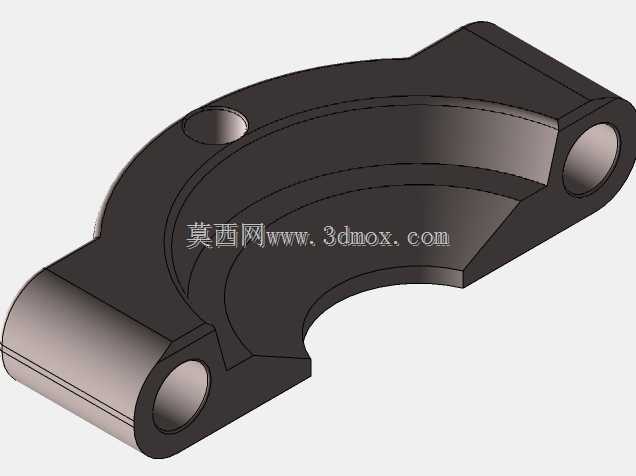

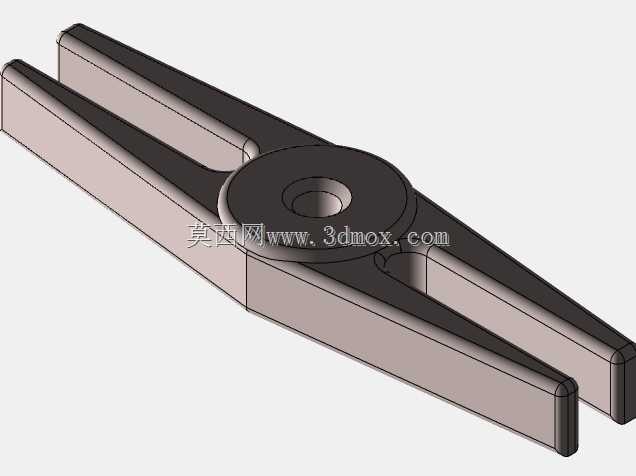

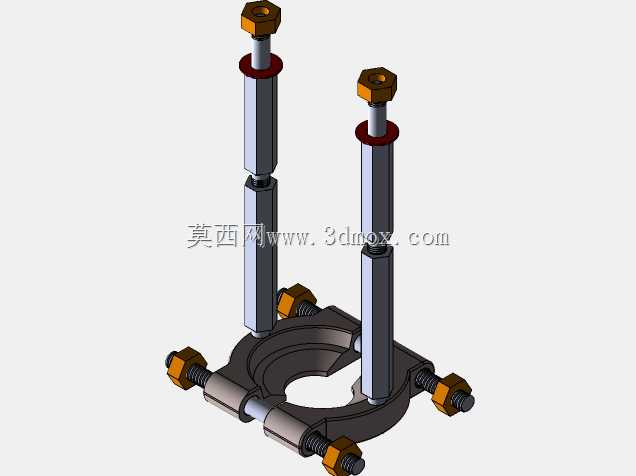

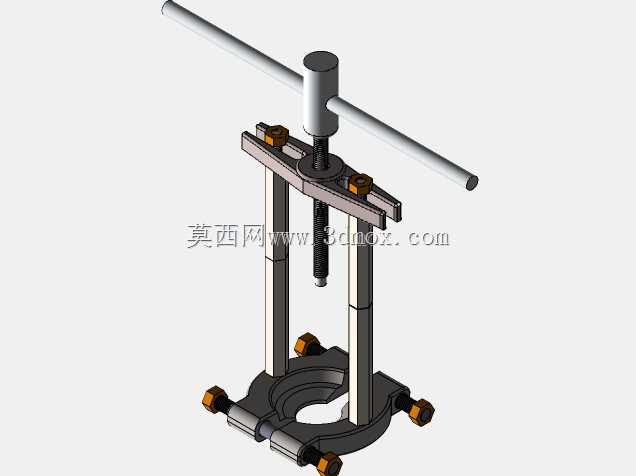

　　在设备维保现场，过盈配合的轴承、皮带轮、齿轮类零件拆卸一直是一线维修人员的高频作业场景，传统两爪、三爪拉马在面对环形薄壁类零件时，经常出现抓持打滑、受力不均导致零件变形的问题，这款卡盘式拆卸工具正是针对这类痛点完成的结构设计。从结构布局来看，该工具采用分体式卡盘基座作为核心受力载体，下半部分的对开卡环可以直接套入待拆卸零件的轴颈位置，卡环内侧预留的环形卡槽能够完全贴合待拆轴承的内圈端面，避免传统拉马勾抓外圈造成的轴承保持架变形、滚道损伤问题，四个对称布置的锁紧螺栓可以根据待拆零件的外径调整卡环抱紧范围，适配不同直径规格的环形零件拆卸需求。上部的施压机构采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，

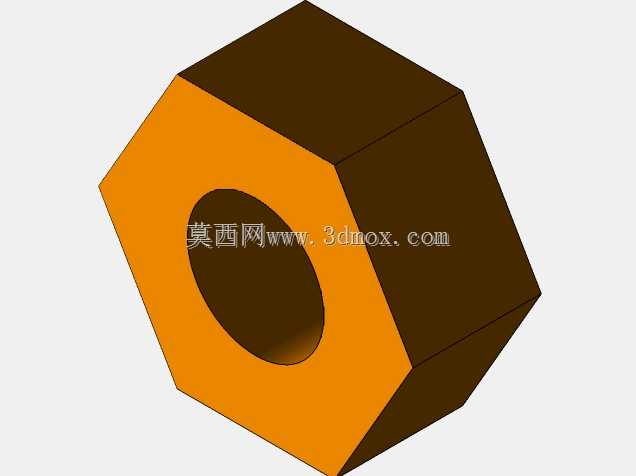

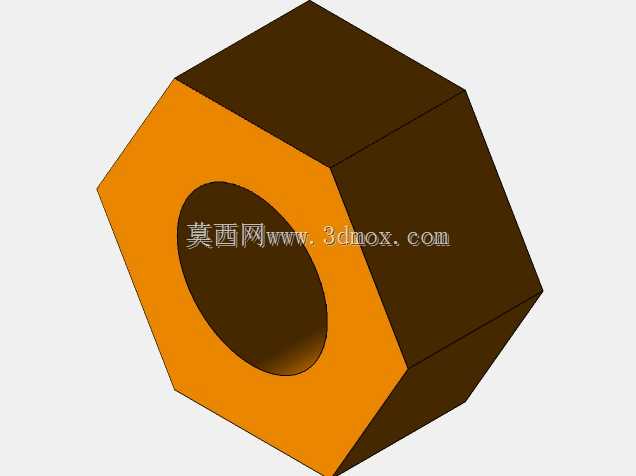

　　能够承受更大的轴向顶推力，传动过程中不会出现滑牙风险，螺杆顶端的横向加力杆采用贯穿式安装结构，操作人员可以根据所需扭矩大小选择不同长度的加力杆，也可以直接套入套管延长力臂，降低作业时的劳动强度。两根平行布置的导向立柱连接下部卡盘基座与上部的施压横梁，立柱两端采用圆柱面定位配合，保证施压过程中螺杆的顶推轴线与待拆零件的轴线完全重合，避免偏载导致的螺杆弯曲、零件卡滞问题，横梁与立柱的连接位置采用快拆式锁紧螺母，不需要完全拧下螺母即可调整横梁的初始高度，适配不同厚度尺寸的待拆零件，减少作业前的调整时间。从安装边界来看，该工具的卡环最小闭合直径可覆盖常规小型电机、泵类设备的轴伸尺寸，最大张开直径能够满足中型减速机、输送机辊筒的轴承拆卸需求，

　　整体结构的外廓尺寸紧凑，在设备周边操作空间狭小的场景下也能顺利完成安装，不需要额外拆解周边的附属管线、护罩结构。设计过程中特意对各受力部件的截面尺寸做了等强度校核，卡环部分采用圆弧过渡结构避免应力集中，在承受最大顶推力时不会出现卡环断裂、变形的问题，导向立柱的长径比控制在合理范围内，顶推过程中不会出现立柱失稳弯曲的情况。相比液压式拆卸工具，这款纯机械结构的拉马不需要外接动力源，不存在密封件老化漏油的问题，在野外作业、无电源气源的维保场景下也能正常使用，整体零件全部采用常规机械加工工艺即可制造，备件更换成本低，日常维护只需要定期在螺纹副、立柱配合面涂抹润滑脂即可，不需要复杂的保养流程。实际作业时，

　　先将对开卡环抱紧在待拆轴承的内圈端面位置，拧紧四个锁紧螺栓确认卡环与轴承端面完全贴合无间隙，再调整上部横梁的位置，使螺杆顶端对准轴的中心孔，旋转加力杆带动螺杆缓慢顶推轴端，整个过程中两根导向立柱会承受轴向拉力，将卡环的拉力均匀传递到轴承内圈上，平稳将轴承从轴颈上拉出，不会对轴面、轴承内圈造成划伤，也不会因为受力不均导致轴承卡死在轴上。针对部分轴端没有中心孔的场景，螺杆顶端也可以更换为平端顶头，直接顶在轴的端面上，适配更多不同结构的轴类零件拆卸需求，卡环的卡槽尺寸也可以根据常用零件的规格做系列化设计，形成不同规格的产品系列，覆盖从微型精密轴承到中型工业轴承的拆卸需求。
