离合器拆装辅助作业工装结构设计

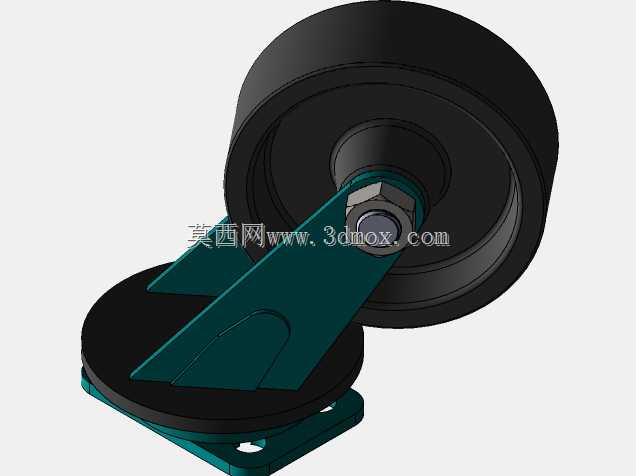

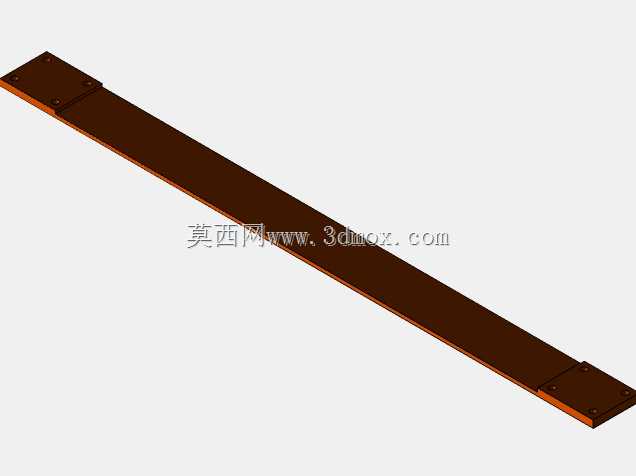

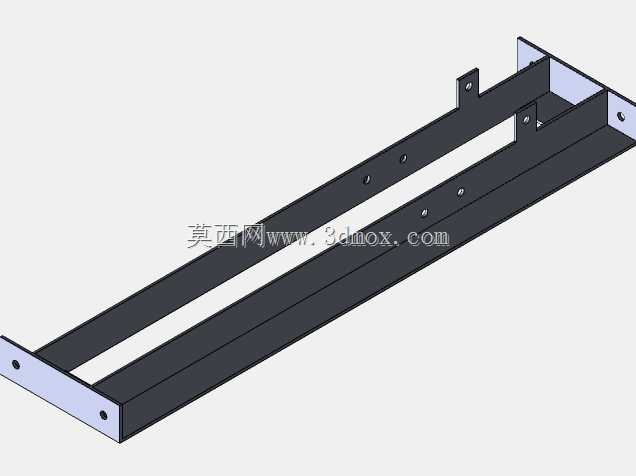

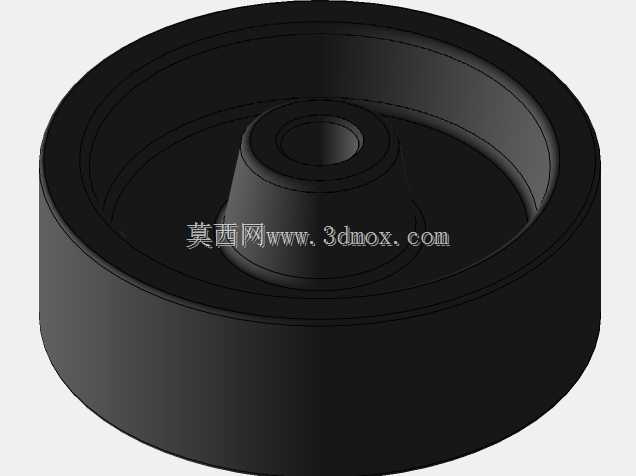

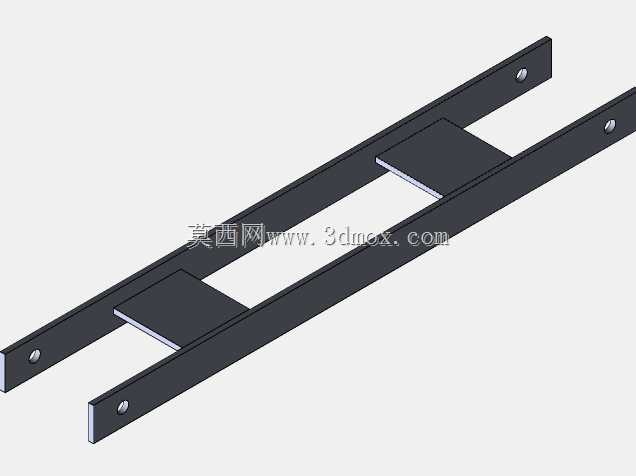

　　这套工装结构的设计初衷，是解决车辆维修场景中离合器总成拆装作业的操作痛点——在传统的离合器拆装流程里，作业人员往往需要俯身钻入车底，依靠人力托举沉重的离合器压盘、从动盘总成，不仅劳动强度极大，托举过程中的位置偏移还很容易造成花键对位偏差，甚至出现零件滑落砸伤的安全隐患。整套工装采用落地式移动结构设计，底部为H型焊接框架，框架四角安装带刹车的万向脚轮，作业时可以灵活推移至车辆底盘下方的对应工位，踩下刹车即可锁定整机位置，避免作业过程中出现滑移；非作业状态下也能轻松推移至工位边角存放，不会占用过多维修车间的通道空间。底部框架的型材选型充分考虑了承重需求，采用矩形钢管拼焊而成，焊缝处做了应力释放处理，长期承受偏载也不会出现框架变形的问题。

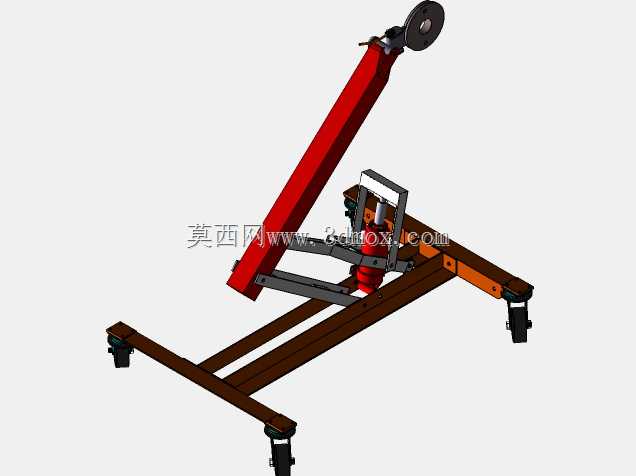

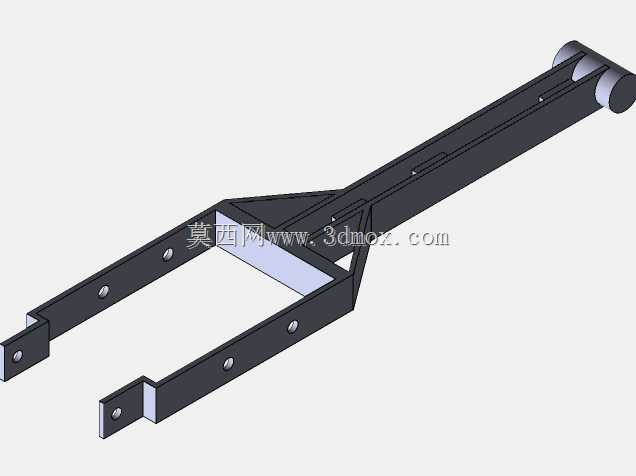

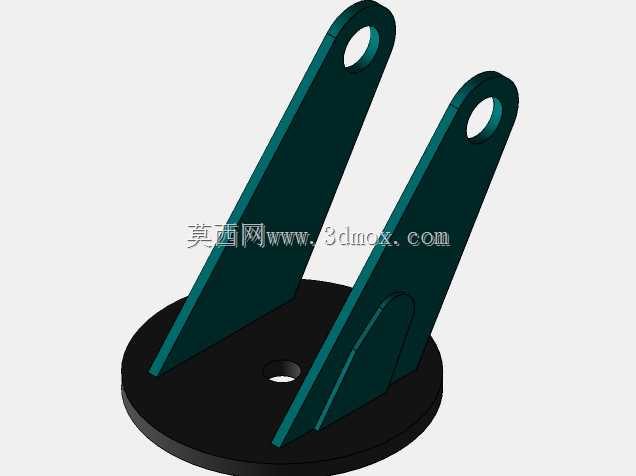

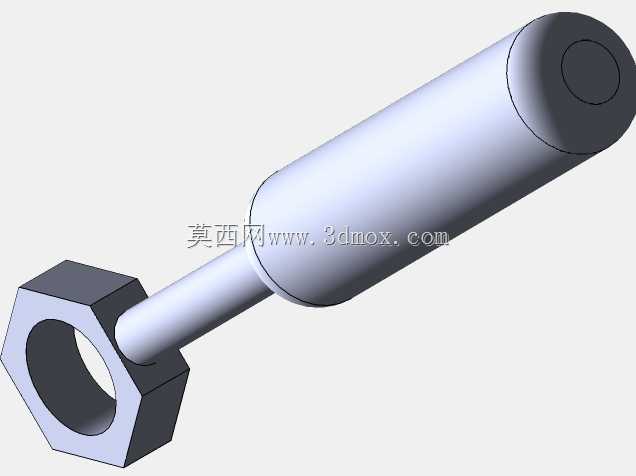

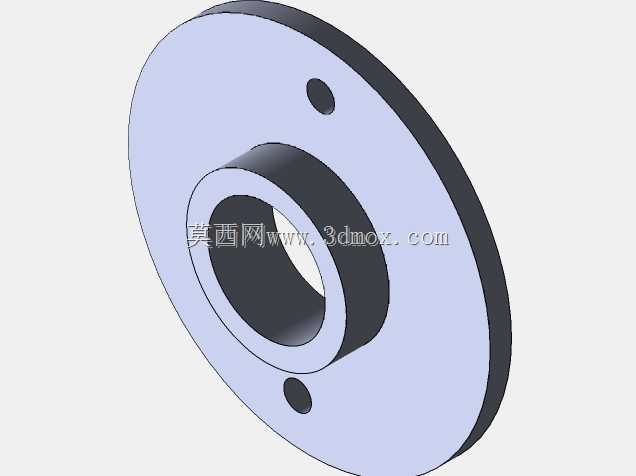

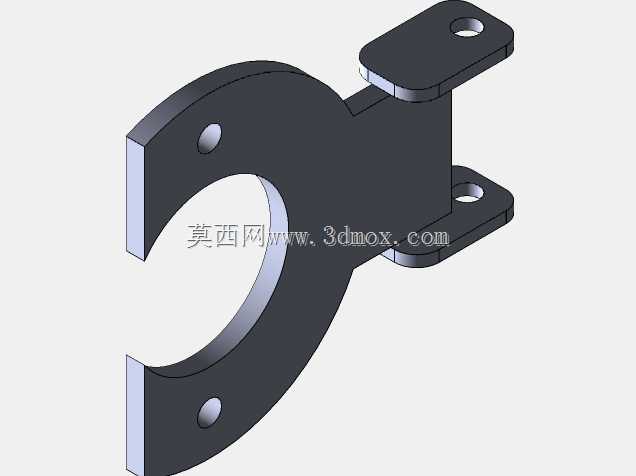

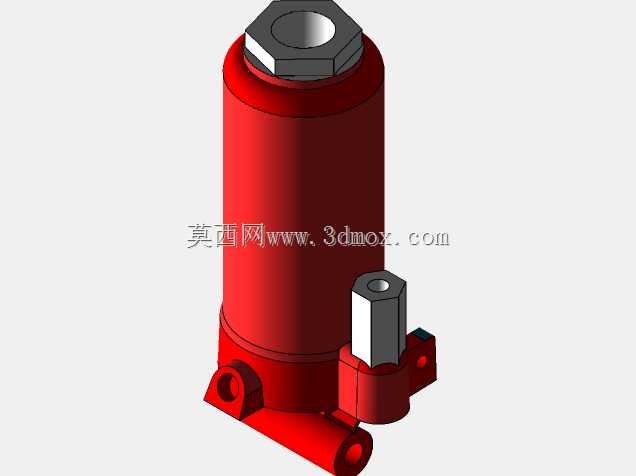

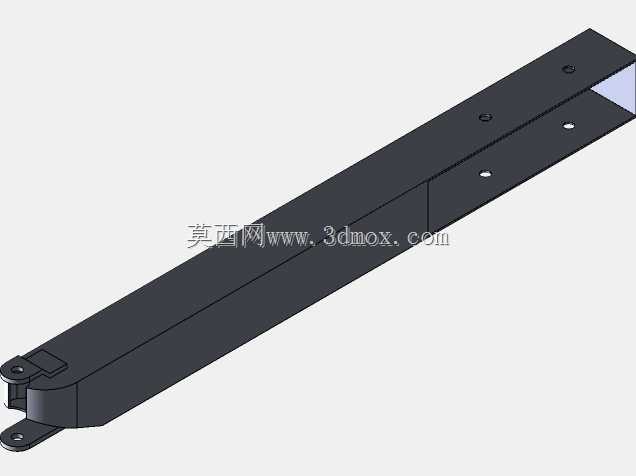

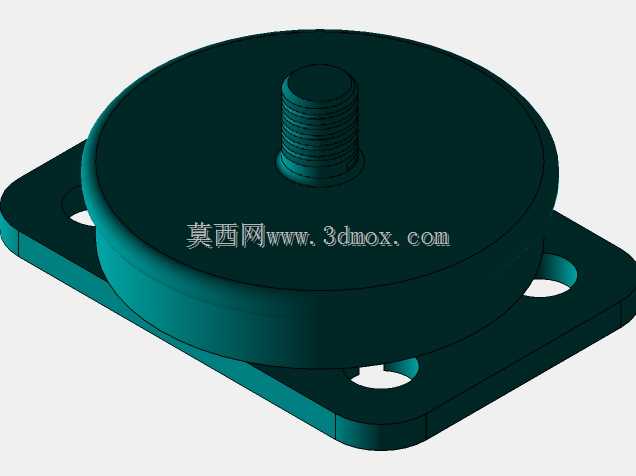

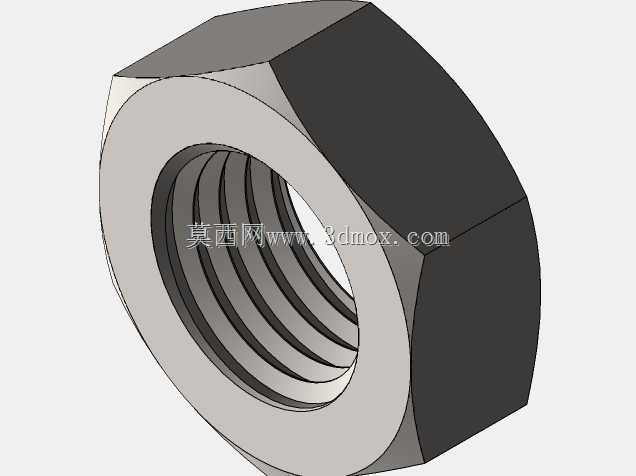

　　斜向布置的主举升臂是整套工装的核心受力部件，采用箱型截面结构设计，相比同重量的开口型材抗扭刚度提升40%以上，能够承受离合器总成托举过程中的侧向分力，避免臂体出现弯曲形变。举升臂末端设置了圆形定位托盘，托盘表面包覆防滑橡胶层，既可以避免金属接触面刮蹭离合器壳体的涂装层，也能增大摩擦力防止零件在对位过程中出现滑动；托盘与臂体之间采用铰接连接，支持小角度的俯仰与回转调节，能够适配不同车型底盘的安装倾角，让离合器总成与发动机飞轮端面保持完全平行，降低花键轴对位的操作难度。举升臂与底部框架之间设置了剪式辅助支撑结构，配合手动调节的丝杆锁紧机构，作业人员可以根据车辆的底盘高度，在0到600毫米的举升行程范围内任意调整托举高度，

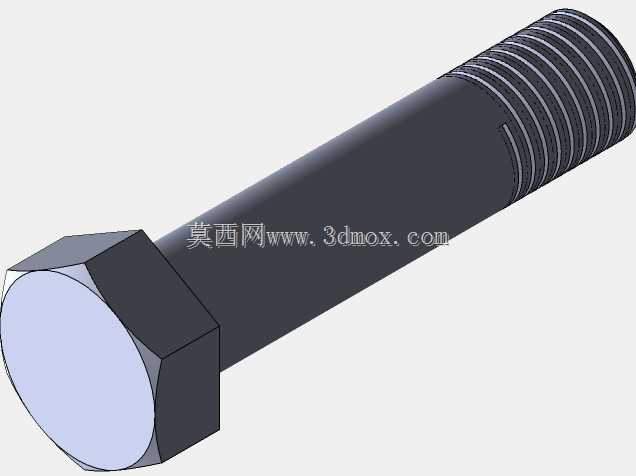

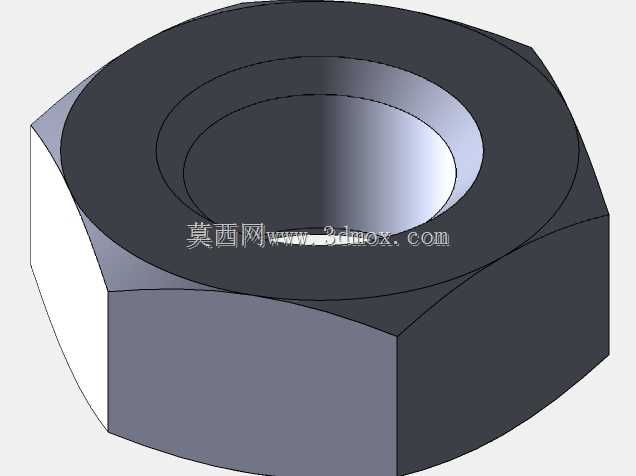

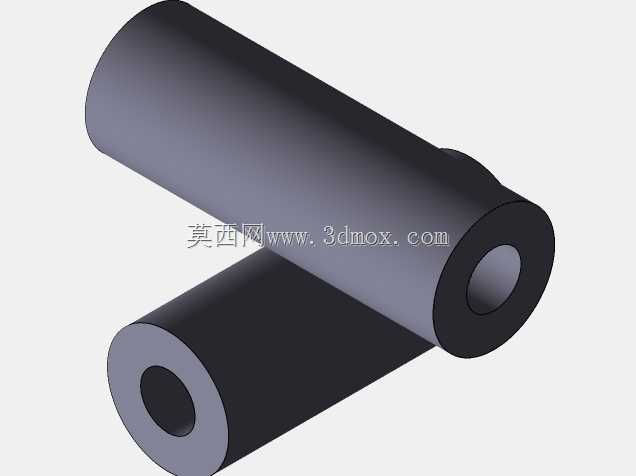

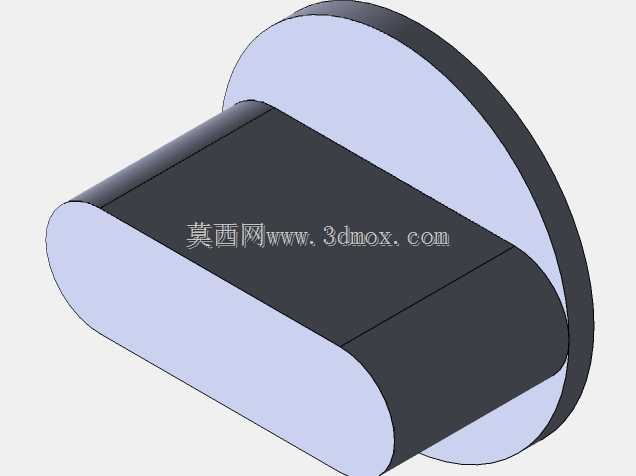

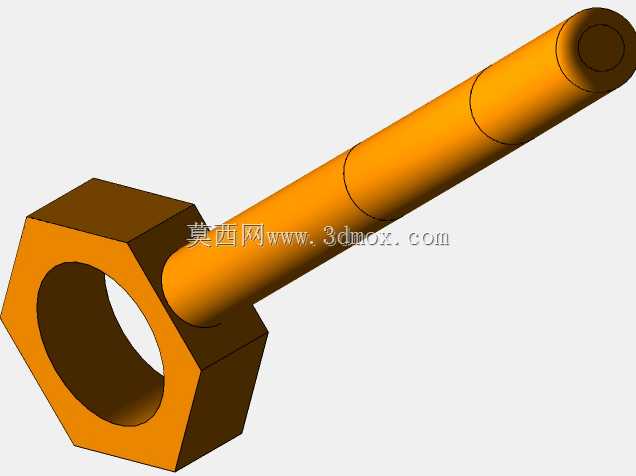

　　调整到位后旋转锁紧手柄即可完成位置固定，不需要额外接入气源或者电源，在没有动力供给的野外维修场景也能正常使用。剪式支撑的铰接点全部采用带油嘴的销轴连接，定期加注润滑脂即可保证调节动作顺畅，不会出现卡滞、异响的问题，日常维护成本极低。在定位精度的设计考量上，托盘中心设置了可更换的定位芯轴，能够根据不同车型离合器的花键孔尺寸更换对应规格的芯轴，托举过程中芯轴可以预先穿入离合器从动盘的花键孔，保证从动盘与压盘的同轴度，安装时只需要推移工装让芯轴对准变速箱输入轴的中心，就能快速完成对位，大幅缩短单台离合器的拆装作业时间。工装的整体横向宽度控制在800毫米以内，能够轻松伸入多数乘用车、轻型商用车的底盘下方，不会与车辆的下摆臂、

　　排气管等底盘部件发生干涉；整机空载重量控制在45公斤左右，两名维修人员即可完成抬运转移，单人也可以借助脚轮完成短距离的位置调整。从实际作业的适配性来看，这套工装不仅可以用于离合器的拆装作业，更换末端的定位工装后，也能用于变速箱副箱、制动鼓等底盘重型部件的托举作业，具备一定的功能拓展性。结构设计过程中充分考虑了维修车间的复杂使用环境，所有钢制零部件表面都做了喷塑处理，耐油污、耐锈蚀，日常只需要擦拭表面的油污即可完成清洁，不需要特殊的养护操作；所有的操作手柄都设置在人员站立即可触及的位置，作业人员不需要俯身或者钻入车底就能完成高度调节、位置锁定的全部操作，从本质上降低了维修作业的安全风险。在安装边界的校核上，设计阶段就模拟了12款主流车型的底盘离地间隙、部件布局参数，确保工装在最低举升位置时能够伸入离地间隙仅120毫米的车型底盘下方，最高举升位置能够适配离地间隙超过700毫米的轻型货车作业需求，覆盖绝大多数民用车辆的离合器维修工位要求。
