DavidBrown3号尼龙内齿套结构设计

　　在重载低速传动的工况场景里，这类尼龙材质的内齿套常被用作传动系统的柔性连接部件，替代传统金属内齿圈来补偿两轴间的径向、角向与轴向偏差，相比钢制齿套，它的运行噪音更低，自润滑属性无需额外加注润滑脂，在纺织机械、食品输送设备、小型农用机具的传动节点上应用十分广泛，尤其适合不允许油污污染、对传动平稳性有一定要求的作业环境。从实际使用的角度出发，这个内齿套的核心功能是通过内齿与外花键轴的啮合传递扭矩，尼龙材质的阻尼特性可以吸收传动过程中的冲击载荷，避免启动、换向瞬间的刚性碰撞损伤配合轴件，同时尼龙的耐腐蚀性让它能在潮湿、弱酸碱的环境下长期工作，不会像钢制齿圈那样出现锈蚀卡滞的问题。设计这类零件的时候，首先要匹配对应外花键的参数，

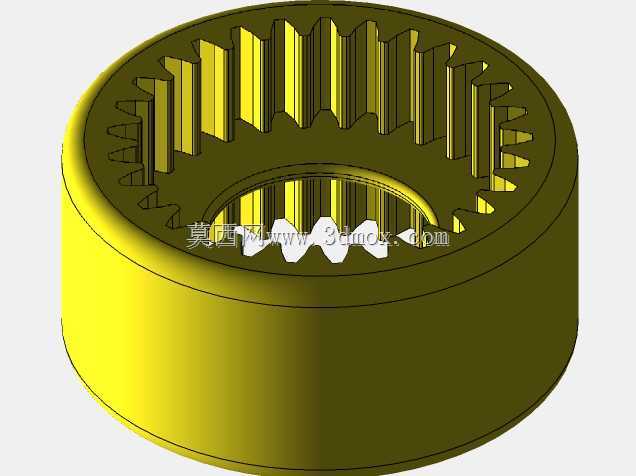

　　齿形采用渐开线齿廓保证啮合的贴合度，齿侧预留了合理的配合间隙，既不会因为间隙过大产生传动冲击，也不会因为间隙过小导致3D打印后出现装配卡滞的问题；整体采用筒状一体式结构，没有额外的拼接结构，避免了拼接带来的强度薄弱点，壁厚设计兼顾了强度与材料成本，在能承受额定传递扭矩的前提下尽量控制壁厚，减少3D打印的材料消耗与成型时间。外形上它是规则的空心圆柱结构，外圆为光滑圆柱面，没有多余的凸台、卡槽结构，安装时可以直接嵌入对应的安装座孔内，依靠外圆与座孔的过渡配合实现径向定位，轴向不需要额外的定位结构就能满足常规工况的使用要求，安装边界适配原有金属齿套的安装尺寸，可以直接替换原有损坏的金属齿套，不需要对配套的安装座、连接轴做任何二次修改，

　　大幅降低了备件替换的改造成本。齿部的设计上，齿顶与齿根都做了小圆弧过渡，避免3D打印过程中出现应力集中导致的齿部开裂，同时圆弧过渡也能减少啮合过程中的应力集中，提升零件的抗疲劳寿命；内孔的同轴度公差控制在合理范围内，保证装配后齿圈与配合轴的同轴度，避免出现偏载导致的局部齿面过度磨损。考虑到采用尼龙材料3D打印成型的工艺特性，设计时没有设置倒扣、薄壁锐角等不利于FDM打印的结构，整个零件可以直接沿轴向摆放打印，不需要添加额外的支撑结构，打印完成后只需要简单去除表面的打印层纹就可以直接装配使用，不需要后续的机加工工序，非常适合小批量备件的快速制作，当设备原有备件停产、采购周期长的时候，可以直接通过三维模型快速打印替换，

　　减少设备停机等待的时间。在实际选型替换的时候，需要确认这个内齿套的额定传递扭矩匹配设备的负载要求，尼龙材质的强度虽然低于钢材，但在低速、低扭矩的传动场景下完全可以满足使用需求，同时它的重量更轻，降低了传动系统的转动惯量，让设备的启停动作更加平顺。从结构细节来看，齿部的长度设计覆盖了配合花键轴的啮合长度，保证足够的啮合接触面积，避免齿面接触应力过大导致的过早磨损，筒身的端面做了平切处理，没有毛刺与锐角，装配时不会划伤安装座的配合面，也不会对操作人员造成割伤风险。这类非金属传动件的设计核心是在满足功能要求的前提下，充分发挥材料本身的特性优势，同时适配快速成型的工艺要求，不需要照搬金属零件的设计参数，比如不需要过高的尺寸精度、不需要做表面硬化处理，依靠材料本身的自润滑与阻尼特性实现更优的使用体验，在很多非极端重载的传动场景下，这类尼龙内齿套的实际使用寿命甚至优于传统的钢制齿套，因为它不会出现锈蚀、咬合的问题，磨损后也不会产生金属碎屑污染周边环境。
