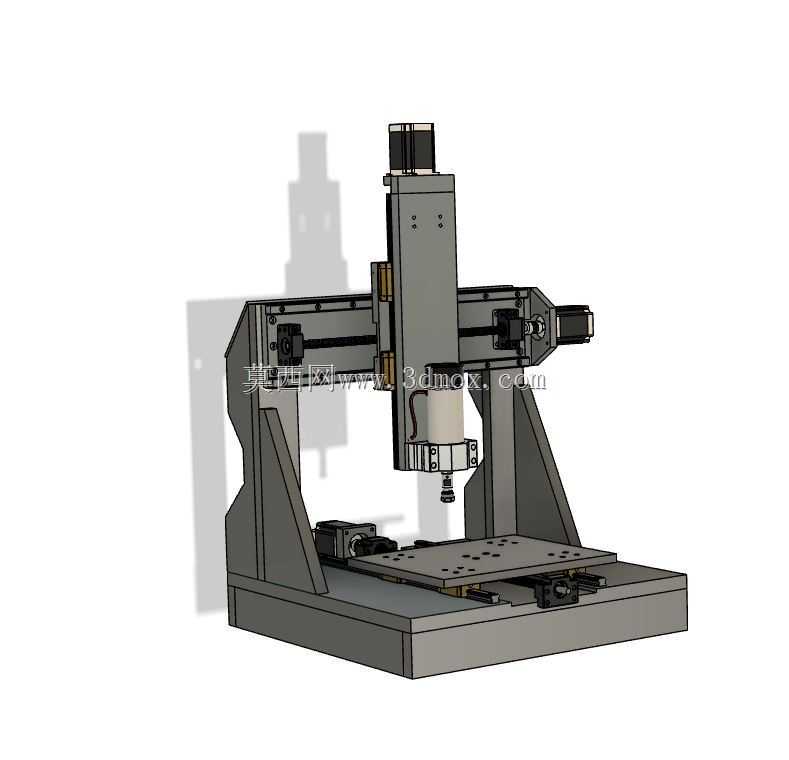

24×30cm行程台式数控轧机三维结构

　　这款台式数控加工设备的有效加工行程覆盖24cm×30cm范围，整体采用龙门式框架布局，在小型加工场景中能兼顾结构刚性与操作便利性，常见于小尺寸五金零件加工、软金属表面轧制成型、小型模具精修、教学实训加工等场景，相比大型工业轧机或加工中心，它的占地尺寸更小，对安装场地的承重、空间要求更低，适合小型加工门店、院校实训车间、个人工作室这类场地有限的使用场景。从结构设计逻辑来看，设备底座采用整体式厚重铸铁结构作为承载基础，能有效吸收加工过程中产生的振动，避免因机架共振导致加工面出现振纹，底座上方的Y轴传动组件采用双直线导轨搭配滚珠丝杠的传动方案，导轨安装面经过精密铣削加工，保证两根导轨的平行度公差控制在合理范围内，

　　丝杠两端采用固定支撑座安装，减少传动过程中的轴向窜动，保证Y向进给的重复定位精度。横跨在Y轴滑台上方的龙门横梁采用斜撑加强结构，横梁与两侧立柱的连接位置设置了加强筋，避免Z轴组件高速移动时横梁出现挠曲变形，X轴传动组件集成在横梁正面，同样采用直线导轨加滚珠丝杠的传动配置，滑座与导轨滑块之间通过定位销精准定位，保证X向移动的直线度。Z轴滑枕采用矩形滑配结构，搭配垂直布置的导轨与丝杠，主轴安装座设置在Z轴滑枕下端，可根据加工需求更换不同类型的加工主轴，满足铣削、轻量轧制、钻孔等不同工艺的装夹需求。设备的三轴驱动端均预留了伺服电机或步进电机的安装位，安装法兰尺寸符合通用小型伺服电机的安装标准，设计时已经考虑了电机与丝杠的同轴度要求，

　　安装时无需额外制作复杂的转接板，降低装配调试的难度。从安装边界来看，设备整体的长宽尺寸控制在紧凑型台式设备的范围内，放置时只需要保证工作台面水平，预留出前后左右的操作空间与维护空间即可，不需要额外做地基固定，设备的电气安装位预留在底座后侧的空腔内，可容纳驱动器、控制板、接线端子等常规电气元件，布线时可通过底座预留的穿线孔走线，避免线缆外露影响操作或者被加工切屑刮损。在实际使用场景中，这款设备可针对薄铝板、铜板、软质合金板材进行小尺寸的轧制纹路加工、平面精铣、小型零件的轮廓加工，相比手动加工设备，它的数控进给系统能保证加工进给速度稳定，加工出来的表面纹路均匀一致，加工精度的一致性远高于手动操作设备。

　　设计过程中针对小型设备常见的刚性不足问题做了针对性优化，比如立柱与底座的连接位置采用大圆角过渡，减少应力集中点，导轨安装位置尽量靠近加工受力点，缩短力臂长度，降低切削力作用下的结构变形量，Z轴的配重设计可根据所选主轴的重量调整，避免Z轴上下移动时出现下坠或者爬行问题。滑台表面设置了标准的T型槽，方便用户装夹不同类型的夹具、工件或者轧制工装，T型槽的间距与尺寸符合小型加工设备的通用标准，可兼容市面上常见的小型机用平口钳、工件压板等装夹配件，不需要用户额外定制特殊装夹工具。设备的主轴安装位还预留了冷却管路的安装位置，可适配微量润滑系统或者水冷系统，满足不同加工材料的冷却需求，加工过程中产生的切屑可直接落在底座的平面上，清理时只需要清扫工作台面即可，没有复杂的排屑沟槽结构，降低日常维护的工作量。针对日常维护的需求，所有导轨、丝杠的润滑注油点都设置在容易操作的位置，不需要拆解设备外罩就能完成定期润滑保养，传动部位的防尘折布安装位也做了预留，用户可根据使用环境加装防尘部件，避免切屑、粉尘进入导轨和丝杠的传动接触面，延长传动部件的使用寿命。
