手动杠杆式螺母破拆胡桃夹结构设计

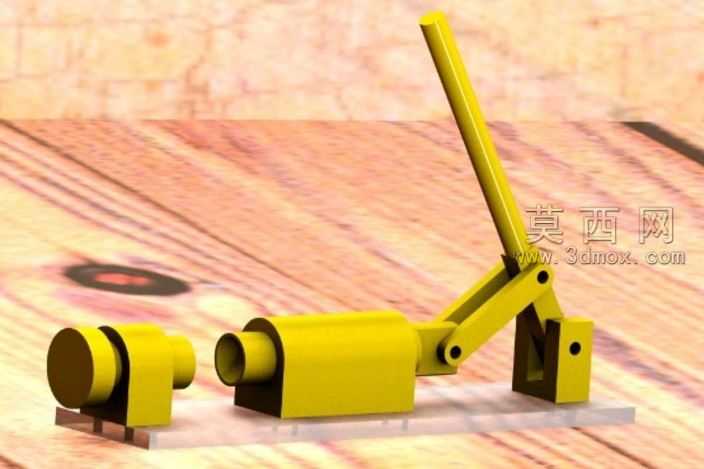

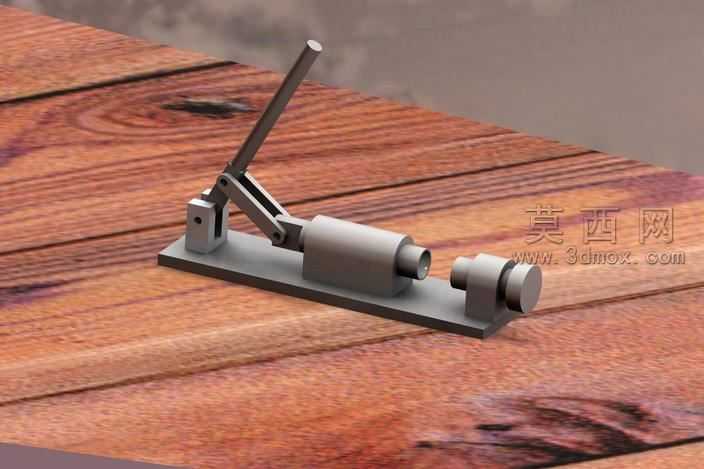

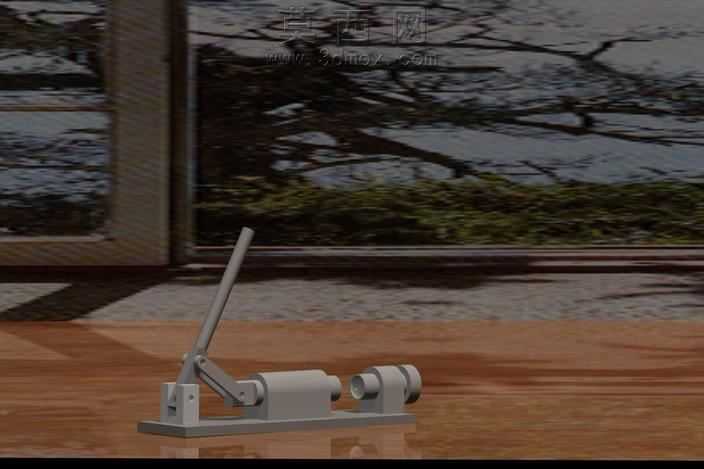

本作品为手动杠杆式螺母破拆胡桃夹三维设计，整体采用Pro/Engineer Wildfire完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每个零件的装配公差、运动间隙进行了合理预留，确保虚拟装配后机构可实现完整的运动仿真。模型整体以卧式长条形底板作为安装基座，底板采用带圆角的长方体结构，表面做哑光金属质感处理，模拟铸铁或冷轧钢的材质表现，建模时对底板的安装孔位、定位凸台进行了精确绘制，保证各功能部件的安装定位精度。机构核心采用二级杠杆增力结构，操作手柄为细长圆杆造型，表面做防滑纹理的细节刻画，手柄与第一级传动摆杆通过铰接销轴连接，摆杆与滑动压块之间通过连杆传递动力，铰接位置均设置了带间隙的销轴孔结构，还原真实机械铰接的运动特性，避免运动过程中出现零件干涉。滑动压块外部设置圆柱形导向套筒，套筒通过底部的定位座固定在底板上，套筒内壁与压块外壁采用间隙配合的尺寸设计，建模时对套筒的端面倒角、安装定位槽都做了细节还原，压块的工作端面设置内凹的弧形卡口，可适配不同尺寸的六角螺母与硬质坚果，保证夹持过程中工件不会滑脱。工件定位端设置可调节的固定顶块，顶块通过螺纹结构与端部支座连接，可根据待破拆工件的尺寸调整夹持间距，顶块的工作端面同样设置防滑齿纹，增大与工件的接触摩擦力。渲染阶段采用木质工作台作为展示场景，为金属零件赋予了不同的表面处理材质：基座、套筒等固定件采用磨砂铸铁材质，手柄、连杆等运动件采用抛光钢材材质，铰接销轴采用亮面镀铬材质，通过不同材质的质感区分强化机构的层次表现；场景灯光采用侧上方柔光布置，在木质台面上投射出自然的机构阴影，突出金属零件的轮廓立体感与结构细节。设计思路围绕手动省力操作的核心需求，通过杠杆力臂的合理配比，仅需施加较小的手柄操作力即可在压块端面产生足够的破拆压力，既可以用于家庭场景破拆胡桃等硬质坚果外壳，也可用于机修场景对锈死无法拆卸的小型螺母进行破坏性拆解，整体结构简单可靠，零件加工工艺性好，无复杂异形曲面，普通铣削、钻削设备即可完成全部零件的加工制作，装配过程无需特殊工装，维护便捷。
