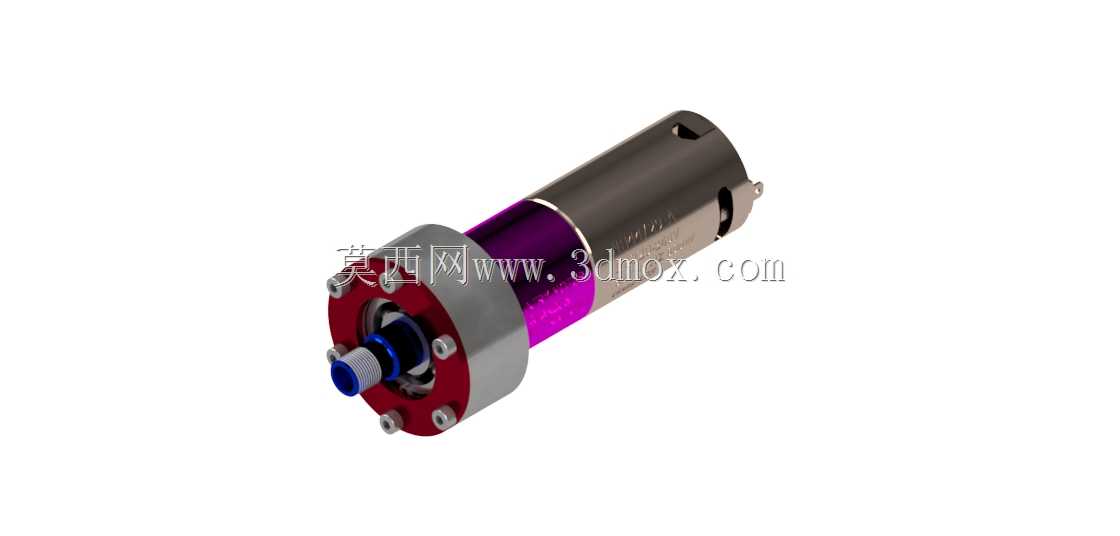

在小型数控雕刻、桌面级铣削加工、非标自动化专机的切削工位设计中,这类集成减速机构的动力输出部件一直是结构选型的核心考量项,不同于直连式高速主轴,带固定减速比的动力单元能在电机额定功率区间内,把高转速低扭矩的电机输出特性,转化为更适配小直径刀具铣削、轻量金属切削的扭矩输出特性,避免小进给工况下的电机堵转、刀具崩损问题。这款动力单元采用4:1的定比减速结构,输入端适配常规直径的有刷/无刷直流电机筒体,输出端直接集成ER11规格的弹簧夹头安装位,可直接装夹1-10mm柄径的铣刀、钻头、打磨头,省去了额外设计联轴器、夹头座的结构步骤,能大幅缩短小型加工设备的开发周期。从结构设计逻辑来看,减速端采用行星轮系布局,

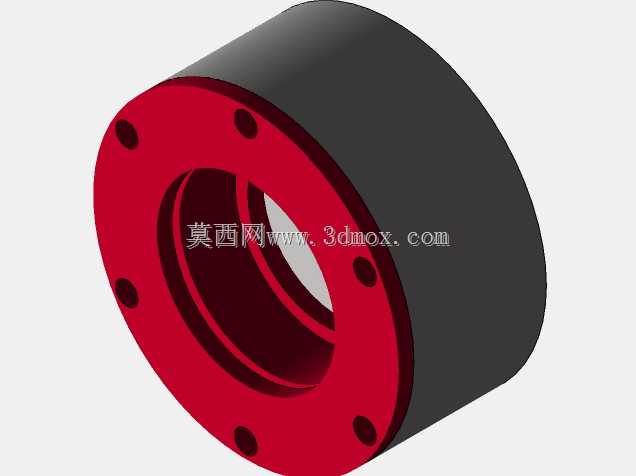

输入端的太阳轮直接与电机轴配合,行星架直接与输出夹头座刚性连接,外围的内齿圈与前端法兰壳体集成加工,既保证了减速机构的同轴度,又减少了多余连接零件带来的装配累计误差;前端的红色法兰端盖设计有周向均布的安装沉孔,可直接通过螺栓固定在设备的安装立板或者滑台端面,安装定位时以法兰端面为轴向定位基准,以输出轴的中心轴线为回转基准,不需要额外设计定位套或者定位销结构,降低了安装面的加工精度要求。输出端的夹头锁紧结构采用标准ER螺帽压紧形式,夹头与输出轴的内锥面配合精度能保证装夹后的刀具径向跳动控制在0.02mm以内,满足亚克力、软铝、PCB板、硬木等常见加工材料的切削精度要求;减速壳体与电机筒体的连接采用过盈配合加周向顶丝的固定形式,
既保证了电机轴与减速机构太阳轮的同轴度,又能在电机出现故障时快速拆卸更换,不需要整体拆解减速端结构。在实际应用场景中,这类动力单元常被用在小型桌面CNC雕刻机的Z轴动力端、非标自动化设备的定点铣削工位、小型管材的端口倒角设备、首饰加工的微铣工位上,相比直连主轴,4:1的减速比能让电机在相同功率输出下,输出端扭矩提升至原来的4倍左右,在使用6mm以下直径铣刀进行侧铣、开槽加工时,不需要刻意降低进给速度来避免闷车,能有效提升加工效率。从安装边界尺寸来看,电机筒体部分为常规圆柱结构,外径适配常见的36mm/42mm直径电机安装座,前端减速法兰的外径控制在合理区间,不会在Z轴下行加工时与工件夹具产生干涉,输出端的ER螺帽外伸长度较短,
在加工深腔结构时能减少刀具的悬伸长度,提升切削刚性。结构设计上还在前端盖位置预留了密封圈安装槽,能在铣削加工时阻挡切削液、金属碎屑进入减速机构内部,延长内部行星齿轮与轴承的使用寿命,轴承选用深沟球轴承成对布置在输出轴两端,能同时承受径向切削力与少量轴向进给力,满足常规轻载铣削的受力要求。在进行三维建模时,所有配合面的尺寸公差都按照实际装配要求进行了预留,法兰安装孔的位置度、输出轴内锥面的同轴度、电机安装位的圆柱度都做了对应公差标注,可直接导出工程图用于零件加工或者成品选型校核,不需要二次调整尺寸参数。
