立式1500立方储料罐体结构设计

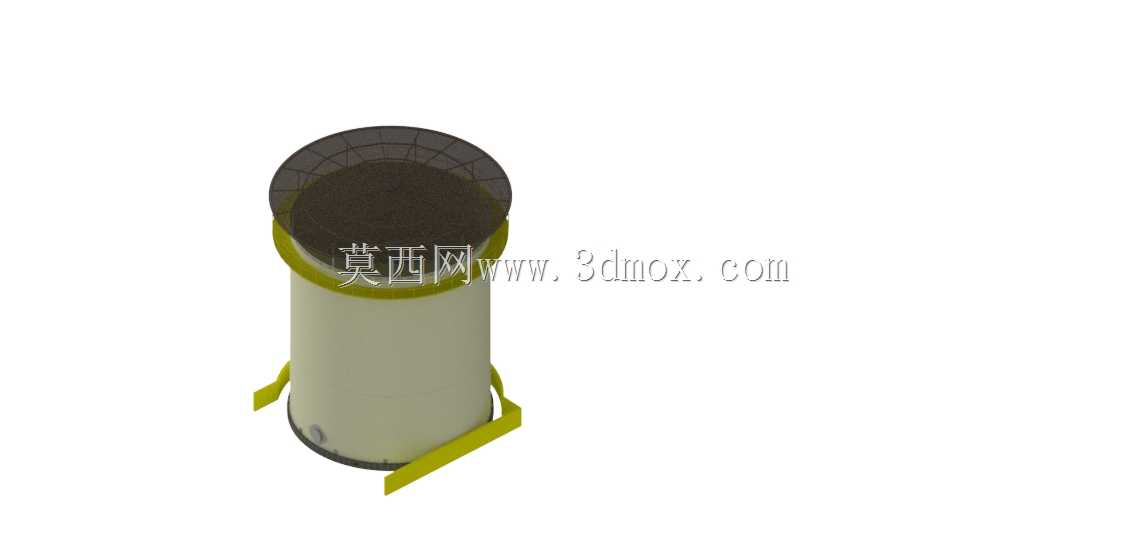

　　在散料仓储、粉体中转、粮油加工、建材储运等工业场景中，立式储料罐体是衔接上游物料产出与下游工序输送的核心中转载体，本次呈现的1500立方规格立式罐体，针对大容积散料存储的受力特性、安装落地需求做了全维度结构适配。从实际工况出发，这类大容积罐体首先要解决的是满载状态下的侧壁承压问题，设计阶段采用变壁厚筒体结构，下部靠近支座的区段壁厚做加厚处理，匹配散料堆积时侧压力随深度递增的力学规律，避免长期满载出现筒体鼓胀变形；上部靠近进料口的区段适当优化壁厚，在保证结构刚度的前提下控制整体自重，降低基础承载负荷。罐体顶部采用锥台形收口结构搭配格栅式防护网，既满足顶部进料时的物料导流需求，避免物料抛洒溢出，也能阻挡大块异物落入罐内，

　　同时格栅结构不会完全封闭罐顶，保证罐内外气压平衡，避免卸料时罐内形成负压造成罐体吸瘪。罐体底部设置的三处斜向支撑支座，是整个结构安装落地的核心受力部件，支座采用等边角钢弯折成型，与罐体侧壁采用满焊连接，三个支座沿罐体周向120度均匀分布，将罐体满载时的垂直载荷均匀传递到预埋基础上，相比传统的裙座式支撑，这种斜撑结构用料更少，安装时对基础平面度的容错率更高，尤其适合户外临时中转仓储点的快速搭建需求，安装时只需将三个支座的底板与预埋钢板焊接固定，无需做复杂的环形基础浇筑，能大幅缩短现场施工周期。从功能特性来看，该罐体适配颗粒状、粉状散料的暂存需求，内壁做光滑圆弧过渡处理，没有直角积料死角，能避免物料长期堆积出现板结、架桥问题；

　　筒体下部靠近支座的位置预留了标准法兰接口，可直接对接螺旋输送机、气力输送管道等出料设备，无需额外做接口改造。设计过程中重点校核了风载工况下的结构稳定性，1500立方规格的罐体整体高度较高，户外安装时要承受不同方向的水平风载荷，三处斜向支撑与罐体侧壁形成稳定的三角受力结构，能将水平风载分解为沿支撑轴向的压力，传递到基础上，避免罐体出现倾覆风险；同时在筒体上部设置了一圈加强筋圈，提升筒体的径向刚度，避免强风环境下筒体出现共振变形。从安装边界来看，该罐体安装时需要预留的平面空间以三个支座的外接圆为基准，周边要留出至少1.2米的操作检修空间，顶部进料口位置要匹配进料输送设备的出料高度，避免进料落差过大造成物料破碎或者罐体局部受冲击磨损；

　　罐体整体的重心高度控制在总高度的三分之一以下，即使在空载状态下也能保证足够的抗倾覆稳定性，无需额外加装配重结构。在实际项目应用中，这类罐体常被用于粮食储备库的原粮暂存、混凝土搅拌站的粉料存储、化工企业的颗粒原料中转，相比卧式储罐，立式结构的占地面积更小，单位容积的制造成本更低，依靠物料自重就能完成出料，无需额外配置罐内卸料装置，后期维护成本极低。建模过程中对所有焊接坡口做了简化处理，保留了安装定位所需的所有基准特征，支座底板的螺栓孔位置、顶部进料口的法兰尺寸、下部出料口的接口参数都做了参数化设置，可根据实际项目的物料特性、安装场地条件快速调整参数生成对应规格的模型，直接用于工程出图或者施工指导。
