600升容量混凝土卸料料斗结构设计

　　在中小型建筑施工现场、预制构件生产厂区以及零星混凝土浇筑作业场景中，大容量混凝土临时储料与定点卸料装置是衔接混凝土运输与浇筑作业的关键配套工装，本次涉及的600升容量混凝土料斗，主要适配小方量混凝土的临时中转、定点布料作业，可配合塔式起重机、小型叉车完成不同作业面的混凝土转运，尤其适用于狭窄施工区域内无法直接通行搅拌运输车的浇筑点位，比如楼层内二次结构浇筑、室外管网垫层浇筑、小型设备基础浇筑等场景，能够有效减少混凝土二次倒运的撒漏问题，降低人工转运的劳动强度。

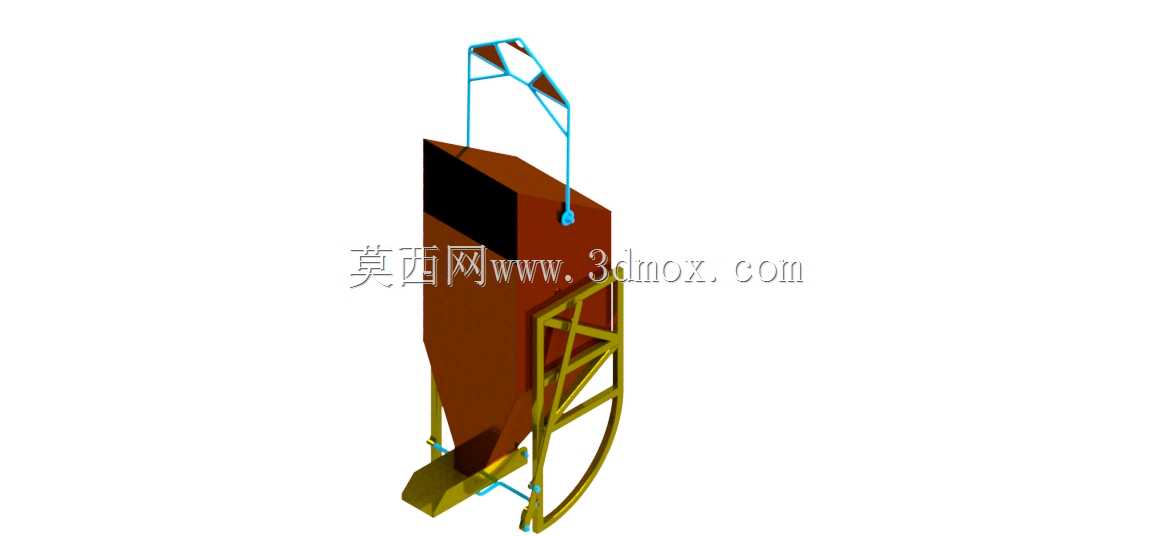

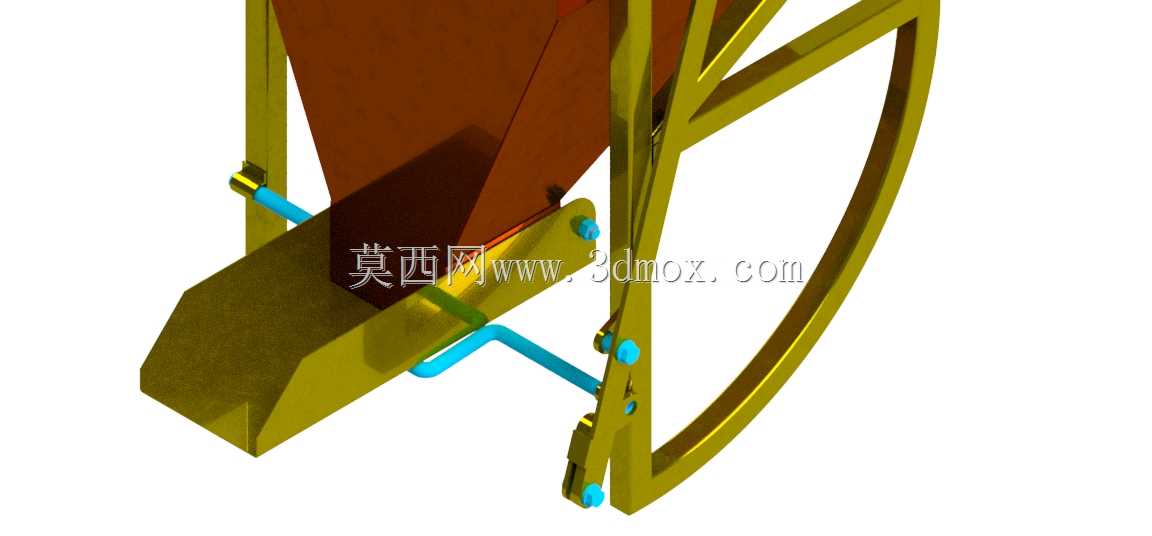

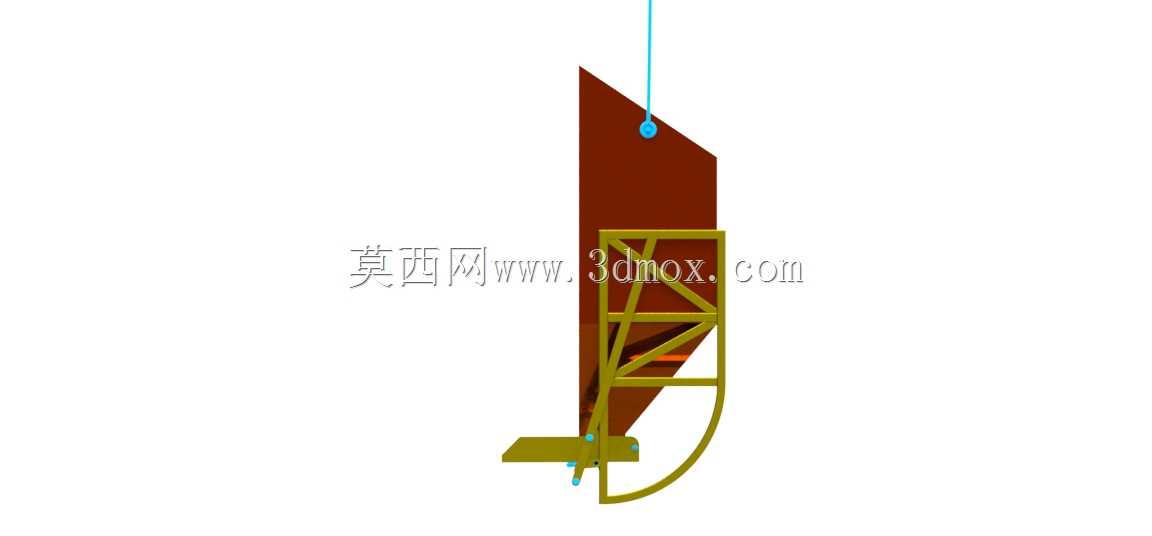

　　从功能结构来看，该料斗主体采用上宽下窄的锥形储料腔体设计，腔体上部为敞口式进料结构，可直接承接搅拌运输车卸料、小型搅拌机出料，下部设置弧形开合式卸料闸门，通过侧边的手动操作杆控制闸门开合幅度，可根据浇筑需求调整卸料流量，避免混凝土一次性倾泻造成的布料过量问题。料斗的支撑框架采用矩形管材焊接成型，框架上部设置对称的吊点结构，可直接挂接起重设备的吊钩完成整体吊运，框架下部预留了叉车作业的插入口，可适配短距离的场内转运需求，无需额外配置吊具即可完成平面位置转移。

　　设计过程中优先考虑了混凝土物料的流动特性，锥形腔体的倾斜角度设置为大于混凝土的自然安息角，确保腔体内的混凝土能够依靠自重完全滑落，不会在腔体内壁产生残留积料，减少每次作业后的清理工作量。闸门的密封结构采用贴合式弧面设计，闭合状态下能够完全封堵卸料口，避免运输过程中混凝土出现漏浆、滴洒问题，操作杆的力臂长度经过反复校核，单人即可轻松完成闸门的开合操作，无需借助额外辅助工具，在作业过程中操作人员可站在料斗侧方安全位置控制卸料，避免近距离接触卸料口引发的安全隐患。

　　从安装与作业边界来看，该料斗整体外形尺寸适配常规施工电梯的轿厢内部尺寸，可直接通过施工电梯完成楼层间的转运，无需拆分结构。储料腔体的额定装载容量为600升，按照常规混凝土容重计算，额定装载质量下框架结构的受力经过载荷校核，吊点位置的应力分布均匀，吊运过程中不会出现结构变形问题。框架底部的支撑腿高度预留了足够的卸料操作空间，下方可直接放置灰斗、手推车等接料容器，也可直接对准浇筑点位完成卸料，无需额外垫高作业。料斗的所有铰接位置均设置了自润滑轴套，长期使用过程中无需频繁加注润滑脂即可保持操作顺畅，能够适应施工现场多粉尘、高湿度的复杂作业环境，外露金属结构表面做了耐磨防锈处理，可耐受混凝土的碱性腐蚀，延长设备的实际使用寿命。

　　在实际作业适配性上，该料斗除了适配普通混凝土的转运卸料外，也可用于干混砂浆、细石混凝土等其他建筑散状物料的临时中转，闸门的开合控制精度可满足小流量布料的作业需求，比如构造柱浇筑、预埋件周边灌浆等对布料精度有一定要求的作业场景，相比传统的开放式料斗，弧形闸门的控制灵活性更高，能够有效减少物料的浪费。结构设计上没有采用复杂的电控或液压驱动结构，全部采用纯机械结构实现功能，后期维护成本极低，施工现场的维修人员即可完成易损件的更换，不会因为电控元件故障导致设备停机，非常适合分散式的小型施工场景使用。
