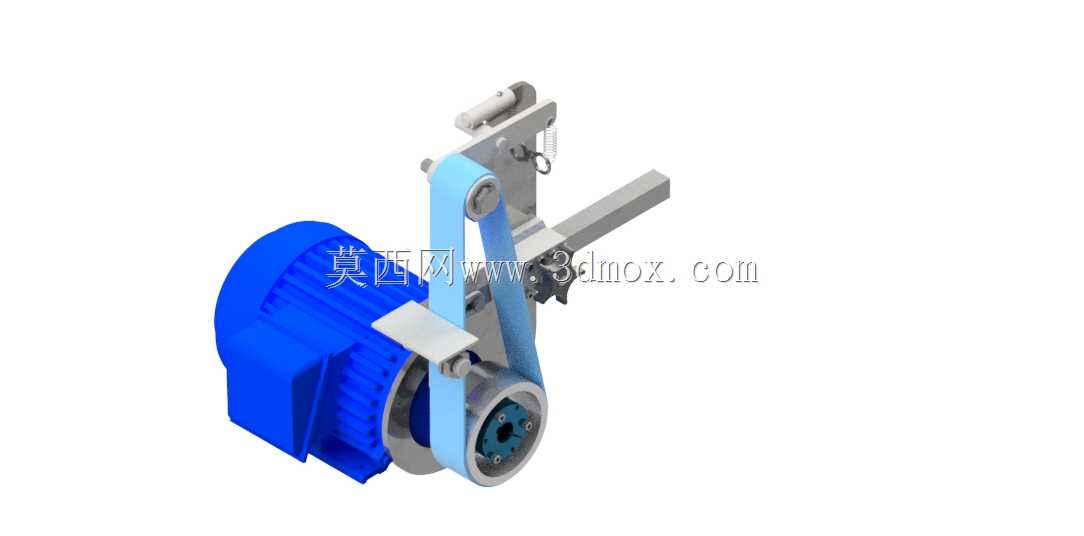

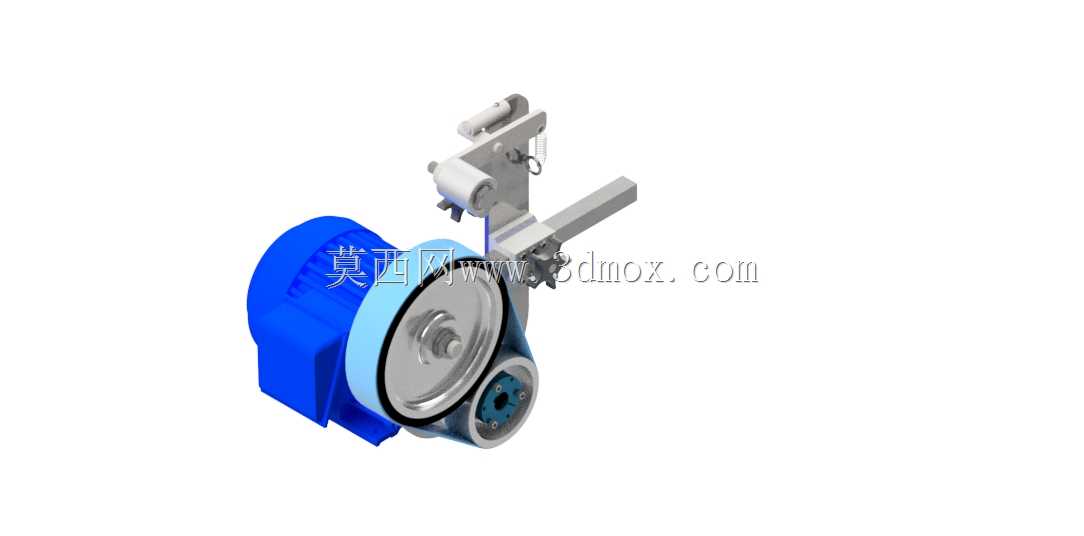

利加多拉皮带传动2hp动力传输结构

　　这套带传动动力结构常应用在中小型轻工输送线、小型加工辅机的动力端，作为原动机与工作端的动力衔接单元，承担减速增扭、缓冲吸振的核心作用，相比刚性齿轮传动，带体自身的弹性属性可吸收电机启动瞬间的冲击载荷，避免工作端负载骤变时对电机轴造成硬损伤，日常运维中无需复杂的润滑维护，仅需定期检查带体张紧度即可，适配多尘、轻度潮湿的常规车间工况。从结构组成来看，动力输入端采用标准2hp规格的异步电机作为动力源，输出端通过同步带轮与平带组合的结构完成动力传递，带轮的轮槽做了圆角过渡处理，避免带体反复弯折时出现应力集中导致的早期断裂，张紧端采用可调式悬臂支架结构，支架上预留的长圆孔可实现带体张紧度的无级调节，调节到位后通过锁紧螺栓固定位置，

　　无需额外加装张紧轮，简化了整体结构的零件数量。设计过程中优先考虑了安装适配性，电机安装座的孔位遵循通用小功率电机的安装尺寸规范，可直接替换同功率等级的常规电机安装位，输出端的轴伸尺寸匹配常见的小型负载连接法兰，无需额外加工转接轴即可对接联轴器、链轮等下游传动件。整体结构的外形尺寸控制在5厘米宽度、91.44厘米长度的安装边界内，横向安装空间占用较小，可直接嵌入设备侧方的狭长安装腔体内，不会额外占用设备的操作面空间。带体选用的是平带与同步带结合的传动形式，靠近电机端的同步带轮保证传动比的精准性，避免负载波动时出现打滑丢转的问题，输出侧的平带段承担主要的缓冲吸振作用，两种带型的组合既保证了传动精度，又兼顾了缓冲性能，

　　适配转速在1400rpm到2800rpm区间的动力传输需求。支架部分的钣金件做了折边加强处理，在厚度3mm的冷轧钢板基础上，通过折边形成的加强筋将整体结构的刚性提升40%以上，满负载运行时支架的形变量控制在0.1mm以内，不会因为支架形变导致带轮错位、带体偏磨的问题。安装时需要注意两带轮的端面共面度偏差不能超过0.5mm，否则会加速带体侧边的磨损，缩短带体使用寿命，张紧度调节以手指按压带体中段下沉10-15mm为宜，过紧会加大电机轴的径向载荷，导致轴承过早损坏，过松则会出现传动打滑、动力传输效率下降的问题。这套结构的设计没有采用复杂的集成化壳体，所有零件均为外露式结构，日常巡检时可直接观察带体的磨损情况、带轮的固定状态，

　　出现故障时可快速拆解更换零件，无需拆解整个设备的动力舱，大幅降低了后期运维的时间成本。在小型食品输送线、台式钻床改装、小型木工机械的动力升级场景中，这套结构可直接作为模块化动力单元使用，仅需根据实际负载需求调整带轮的直径比，即可获得不同的输出转速与扭矩，适配不同的工作端负载要求。
