传感器配套环形安装固定支座结构设计

　　在工业传感检测场景中，传感器的安装固定精度直接决定检测数据的可靠性，这款环形安装支座正是为适配特定规格传感单元的安装定位需求开发的结构件。从实际工况适配来看，这类支座常应用在自动化产线的位置检测、流体管路的参数监测、旋转设备的转速采集等场景，需要在长期振动、温湿度波动的工业环境下保持安装位置的稳定性，避免传感单元出现偏移导致检测数据失真。

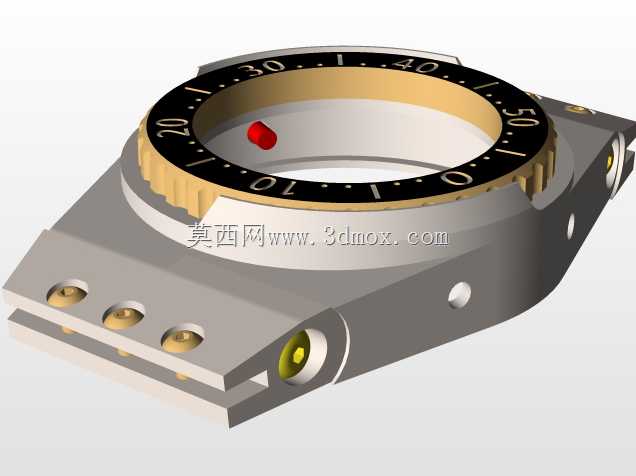

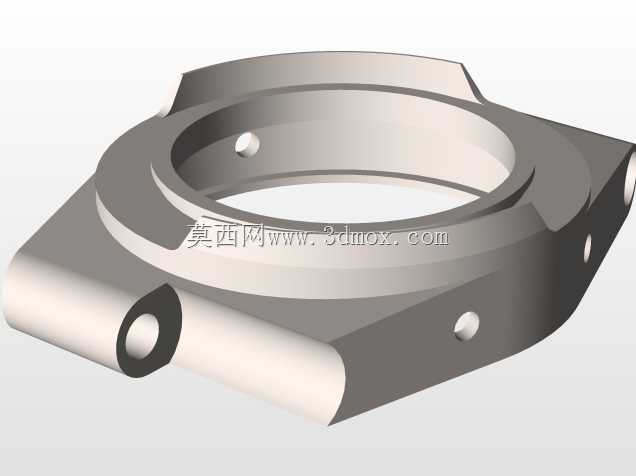

　　从结构设计逻辑来看，主体采用环形中空结构，中心通孔的尺寸匹配对应传感单元的外径，能够实现传感元件的同轴定位，保证检测端的朝向与被测对象的位置精准对应。支座两侧延伸出带安装孔的凸耳结构，凸耳上的通孔用于穿设固定螺栓，可将整个支座锁紧在设备安装基面或支架上，凸耳的厚度经过受力校核，能够承受螺栓锁紧时的压紧力，同时在设备运行产生振动时不会出现结构变形或断裂。环形主体侧壁上分布的多个小孔，一部分用于传感单元的径向紧定，通过紧定螺钉穿入孔内将装入中心孔的传感元件锁死，防止其在轴向或径向出现窜动；另一部分小孔可用于走线或安装辅助定位销，进一步提升安装的重复定位精度。

　　在安装边界设计上，环形主体的外径尺寸经过优化，既保证足够的结构强度，又不会占用过多安装空间，两侧凸耳的中心距适配常见的设备安装孔位标准，无需额外加工转接板即可直接安装。支座的底面设计为平整安装面，平面度控制在合理公差范围内，安装后能够与基面完全贴合，避免出现倾斜导致传感单元轴线偏移。环形主体的轴向高度根据传感单元的插入深度设计，既能够给传感单元提供足够的支撑长度，保证装夹稳定性，又不会让传感单元的检测端被结构遮挡，影响检测信号的正常收发。

　　从实际使用的功能特性来看，这款支座采用一体化结构设计，没有多余的拼接部件，整体刚性更好，长期使用不会出现拼接松动的问题。所有安装孔的位置度公差经过严格控制，在批量安装时能够保证每个传感单元的安装位置一致性，降低现场安装调试的时间成本。侧壁的紧定孔位置经过合理排布，操作空间充足，现场安装人员使用标准内六角扳手即可完成传感单元的锁紧操作，无需特殊工装。凸耳上的安装孔采用通孔设计，适配不同长度的固定螺栓，可根据安装基面的厚度灵活选择螺栓规格，适配性更强。

　　在建模过程中，所有结构的倒角、圆角都按照机械加工工艺要求设计，避免出现尖锐棱角，既能够减少加工时的应力集中，提升零件的结构强度，也能避免安装过程中划伤操作人员。各个配合面的公差设置符合机械设计标准，中心孔与传感单元的配合采用间隙适中的公差等级，既能够方便传感单元顺利装入，又不会因为间隙过大导致传感单元出现晃动。安装孔的孔径略大于固定螺栓的外径，能够补偿安装基面的少量孔位误差，降低现场安装的对位难度。这类支座虽然属于小型结构件，但在传感检测系统中承担着定位、支撑、防松的核心作用，其结构设计的合理性直接影响整个检测系统的运行稳定性，在设计过程中需要充分结合实际安装场景的空间限制、受力情况、装配需求进行多维度校核，才能满足工业现场的长期使用要求。
