仓栅式半挂货运卡车整车结构设计

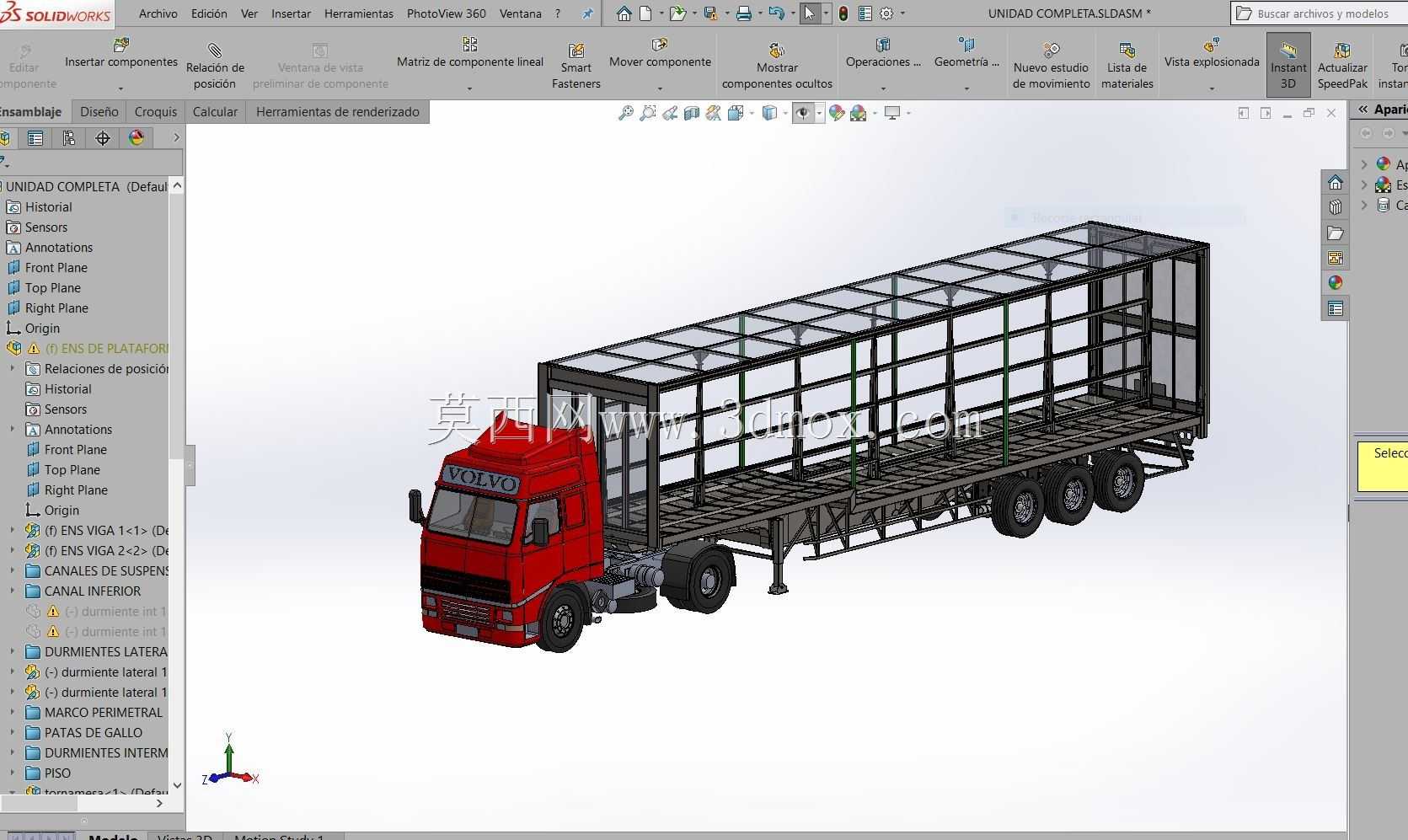

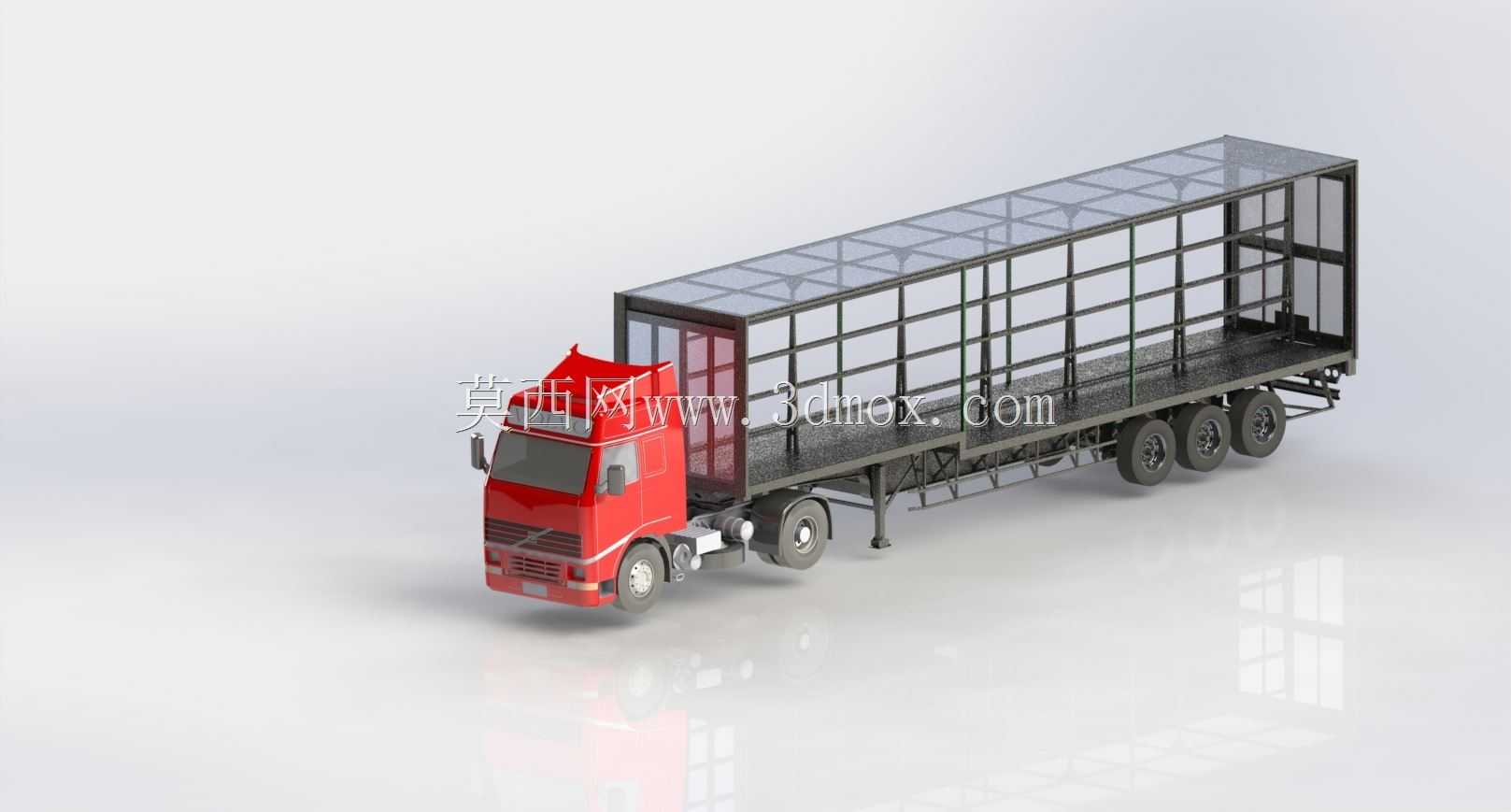

　　这款仓栅式半挂运输车辆的三维结构设计，首先围绕干线公路零担货运、农副散杂货物中转的实际作业场景展开，在建模阶段就充分考虑了国内道路运输的限界要求，牵引车头与半挂货台的匹配完全符合常规重卡的鞍座安装标准，不需要额外改装牵引连接结构就能直接适配市面主流的重型牵引车头。从结构功能上看，仓栅式的货箱设计区别于封闭厢式货车，侧面的栅格框架既可以通过绑带、篷布实现散货的固定防护，也能方便装卸人员从侧面完成货物码放，相比全封闭厢体自重更轻，能在合规载重范围内提升有效载货量，顶部的通透栅格结构也方便吊装作业从货箱上方完成大件货物的装卸，适配果蔬、建材、日用百货等多种货品的运输需求。设计过程中，首先确定了牵引车头的人机操作边界，驾驶室的视野角度、

　　蹬车踏板的高度、车门开启的回转空间都按照实际重卡的操作需求预留，不会出现结构干涉的问题；半挂部分的三轴悬架布局，充分考虑了重载状态下的轴荷分配，每侧的轮胎安装位置都预留了足够的跳动空间，避免满载颠簸时轮胎与货箱底架发生剐蹭。货箱的栅格框架采用等距矩形管排布的结构，每根竖梁与横梁的连接位置都做了加强筋设计，既保证整体框架的抗扭强度，避免行驶过程中货箱发生形变，也不会过度增加车体自重；货台的承载面高度按照常规装卸月台的高度做了匹配，方便叉车直接从货箱尾部完成托盘货物的装卸作业，尾部的登车位置也预留了爬梯的安装空间，方便人员上下货台整理货物。牵引连接部分的鞍座安装位置做了精准的尺寸匹配，半挂的牵引销位置与车头鞍座的回转中心完全对齐，

　　转向时的内轮差计算也融入到了建模的尺寸校验中，保证车辆在常规道路转弯时不会出现车头与半挂的干涉问题。支腿结构布置在半挂车的前端位置，当与牵引车头分离时，支腿伸出可以稳定支撑半挂车的前端重量，支腿的调节行程覆盖了不同鞍座高度的牵引车头对接需求，不需要额外垫衬就能完成挂接操作。货箱的侧部栅格预留了篷布挂钩的安装点位，实际使用时可以快速挂载防雨篷布，应对雨天运输的防护需求，栅格的间隙尺寸经过反复校验，既不会因为间隙过大导致小件货物掉落，也不会因为间隙过小增加不必要的风阻，兼顾运输安全性与燃油经济性。整个建模过程中，所有的运动部件都做了运动仿真校验，包括车轮的转向跳动、支腿的伸缩行程、驾驶室的翻转检修空间，都完全还原实际车辆的作业状态，没有出现结构穿模或者运动干涉的问题，对于从事货运车辆改装、物流装备选型、专用车结构设计的从业者来说，可以直接作为结构参考，也能用于运输场景的动画演示、作业流程模拟等场景。
