AMD平台带铝挤散热鳍片的轴流CPU散热组件

　　这套风冷散热组件主要面向台式计算机AMD平台处理器的散热需求，日常可覆盖常规办公、家用娱乐级处理器的热耗散场景，在机箱内部风道搭建中属于核心发热源的直接换热部件，区别于塔式侧吹结构，这类下压式轴流风冷组件不需要额外避让内存插槽，在MATX、ITX等小尺寸机箱内的空间适配性更强，安装后不会挤占主板上方的纵向扩展空间，对紧凑型装机方案的友好度更高。

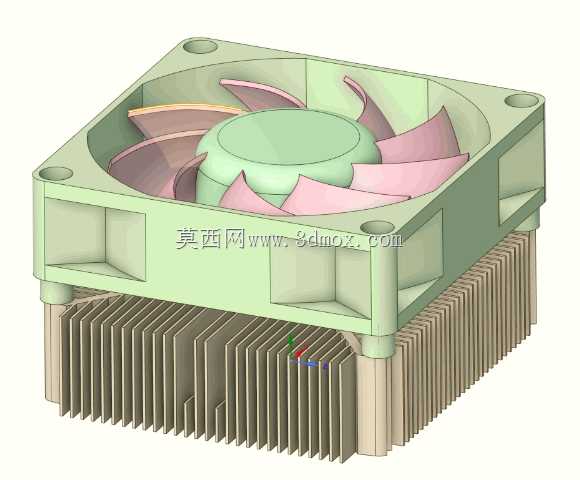

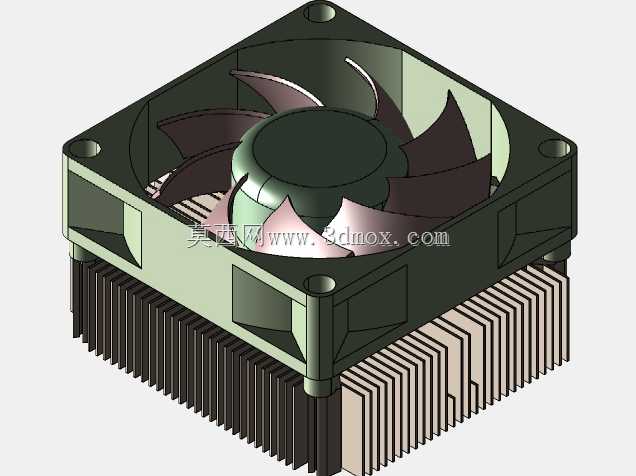

　　从结构组成来看，整套组件分为轴流风扇与铝挤散热鳍片两部分，风扇采用标准方形外框设计，四个角位预留了贯穿式安装柱位，安装柱直接与下方鳍片底座的定位凸台配合，不需要额外的金属扣具即可完成风扇与鳍片的固定，装配工序更简单，日常维护时拆卸清理扇叶积灰也更便捷。扇叶采用后掠式曲面设计，叶型边缘做了切角处理，运转时可以减少叶尖涡流带来的风噪，同时将气流垂直向下压送，气流穿过鳍片间隙后可以向四周扩散，顺带覆盖主板CPU周边的供电模块、内存颗粒区域，辅助周边元器件散热，这也是下压式风冷区别于塔式风冷的典型特性。

　　下方的散热鳍片采用一体铝挤成型工艺，底座与鳍片为同一块铝材挤压成型，不存在结合面热阻，导热效率比拼接式鳍片更稳定。鳍片采用等间距平行直肋设计，肋片厚度均匀，间隙一致，气流穿过时的风阻更低，不需要高转速风扇即可获得足够的通风量，日常低负载工况下风扇可以维持较低转速，运行噪音控制表现更好。底座平面做了精铣处理，平面度控制在合理公差范围内，安装时配合导热介质可以和处理器顶盖充分贴合，减少接触热阻，避免因底座不平导致的局部热点问题。

　　设计过程中首先确定了适配的处理器热设计功耗阈值，对应匹配鳍片的总换热面积，通过调整鳍片高度、肋片间距来平衡换热效率与通风阻力，避免鳍片过密导致风阻陡增、反而降低实际散热能力的问题。风扇外框的尺寸严格遵循常见小尺寸风冷的安装边界，外框边长为70mm级规格，整体安装高度控制在低区间，不会和机箱侧盖、顶部冷排等部件产生安装干涉。四个安装孔位的孔距匹配AMD平台对应的安装孔距标准，不需要额外的转接扣具即可直接固定在主板对应的CPU安装位上，安装时的锁紧力度通过安装柱的弹性结构控制，避免压力过大压损处理器核心、或是压力过小导致接触不充分的问题。

　　从实际使用的角度来看，这类散热组件的结构可靠性更高，没有复杂的热管焊接结构，不存在长期使用后热管失效、焊接层开裂的风险，全铝结构的重量更轻，安装后对主板PCB的弯折应力更小，在立式机箱长期使用过程中不会因为自重拉扯主板导致PCB变形。扇叶的动平衡做了预校准，出厂时就完成了平衡校正，长期高转速运转也不会出现明显的振动，避免振动传导到主板引发元器件虚接的隐患。外框的导流结构可以减少扇叶边缘的气流泄露，让更多气流直接穿过鳍片区域，提升气流的利用效率，相同转速下的换热表现比无框风扇结构更好。

　　在结构细节上，风扇的走线槽位预留在外框侧边，安装时可以顺着鳍片边缘走线，不会被扇叶剐蹭，也不会干扰气流通道。鳍片的边缘做了钝化处理，没有尖锐的毛刺，安装和拆卸过程中不会划伤手部或是主板上的贴片元器件。底座的边角做了倒角处理，安装时更容易对准处理器顶盖位置，不会因为边角剐蹭蹭掉处理器周边的贴片电容。整套结构的零件数量少，除了风扇本体与铝挤鳍片之外，仅需要配套的固定件即可完成安装，生产装配的工序简单，量产时的成本控制更有优势，同时后期的故障维护也更方便，风扇达到使用寿命后可以直接单独更换同尺寸的标准70mm轴流风扇，不需要整套更换散热组件，降低了长期使用的维护成本。
