NASA埃斯卡拉德科赫特猎户座火箭复刻结构

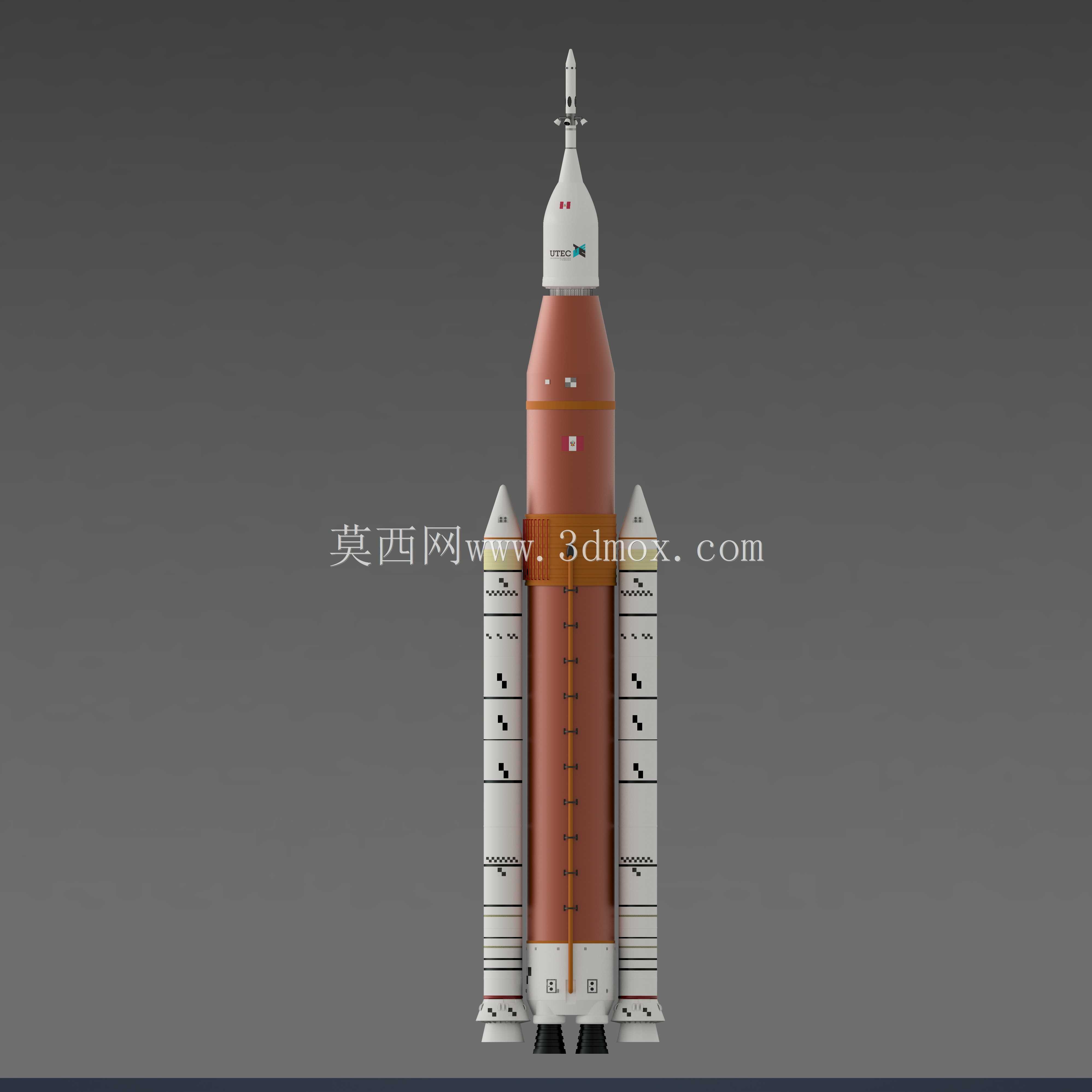

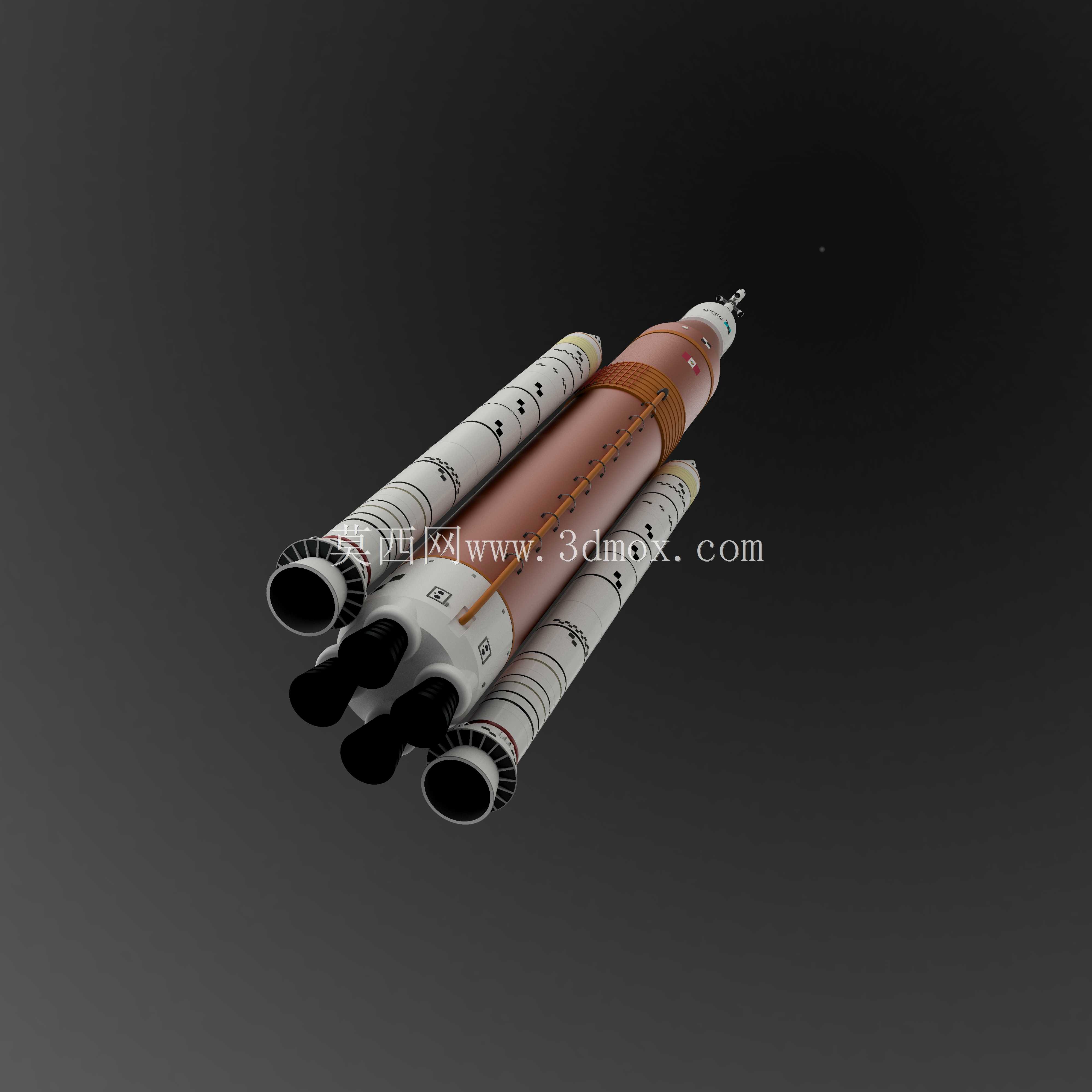

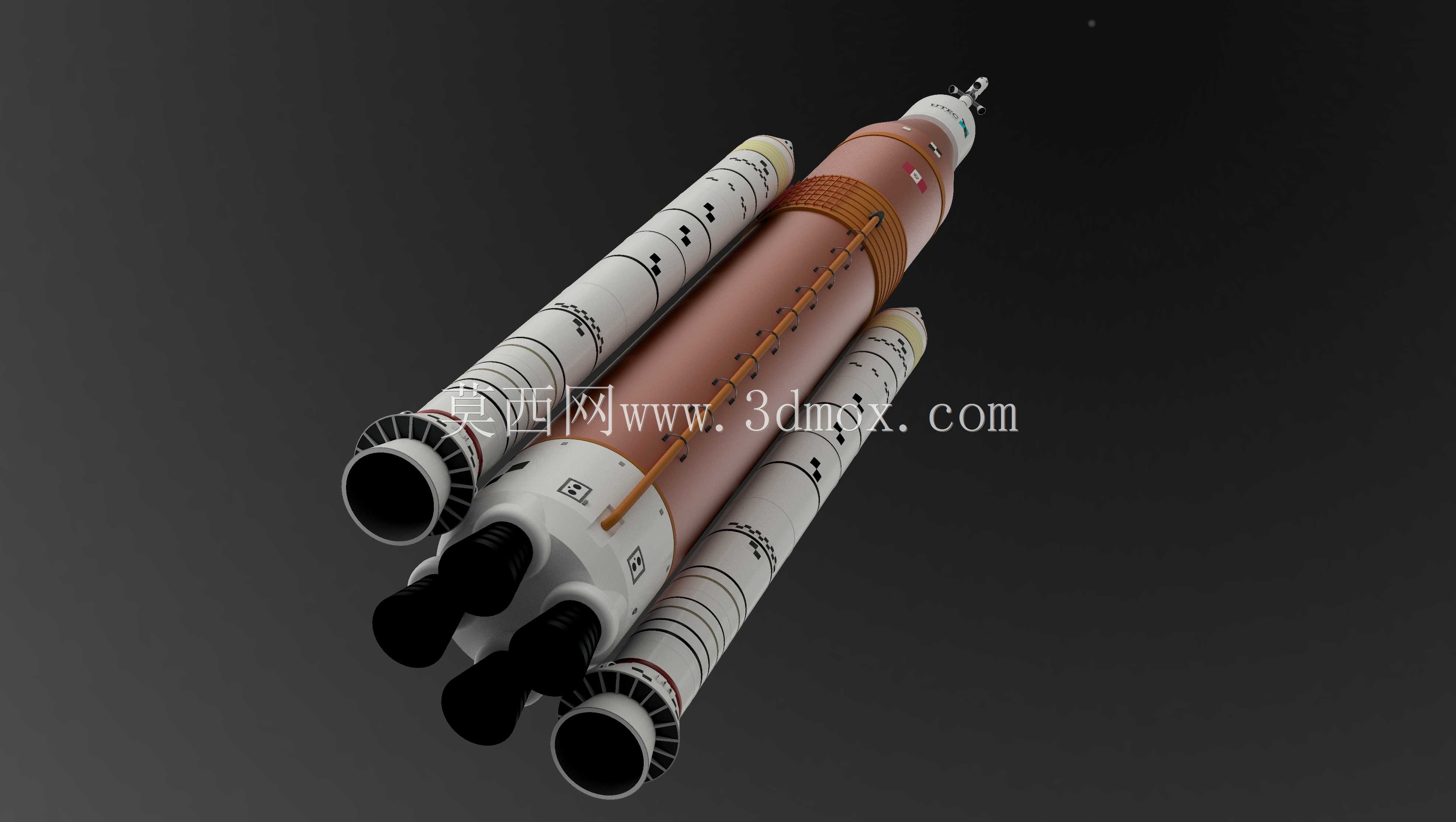

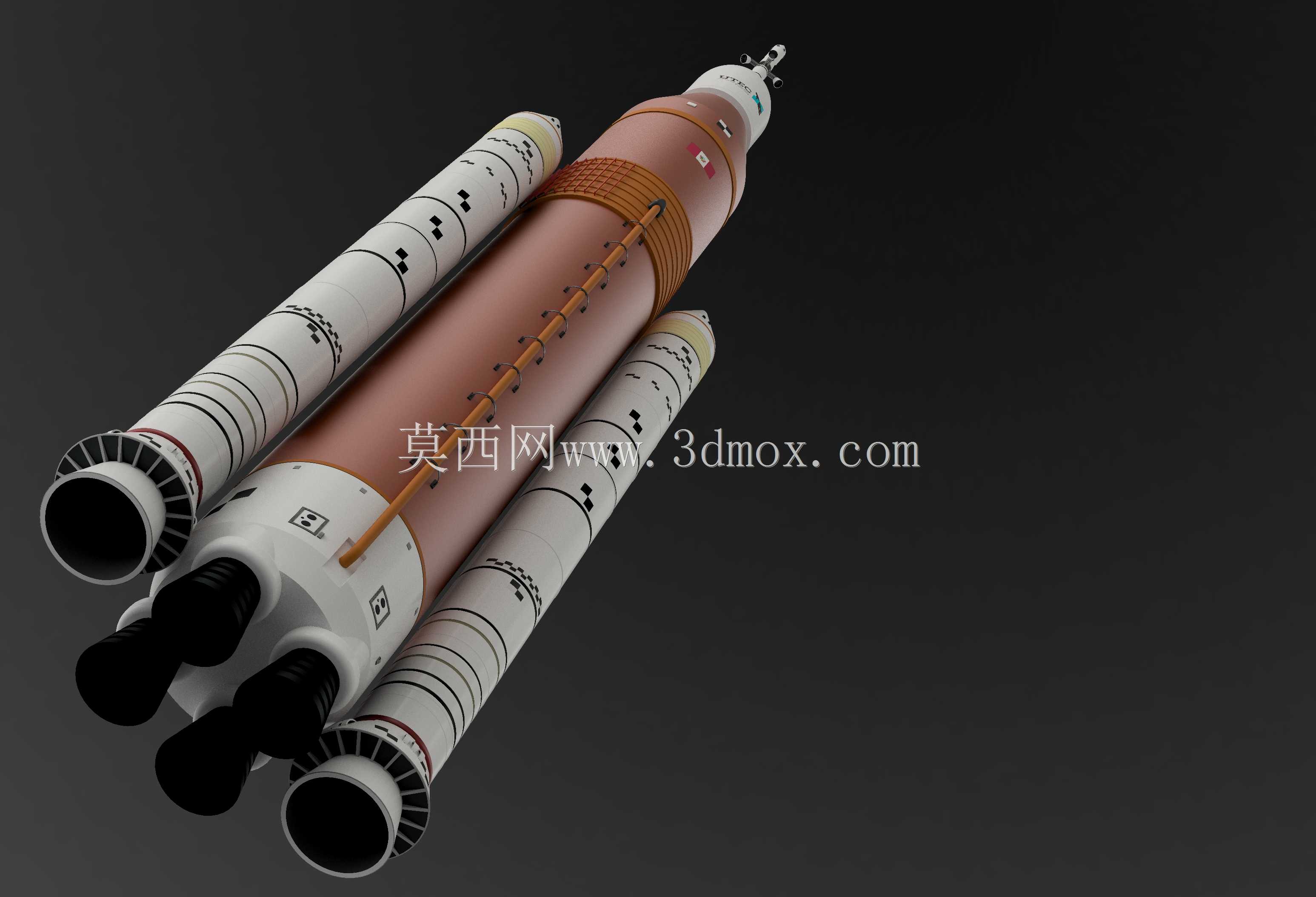

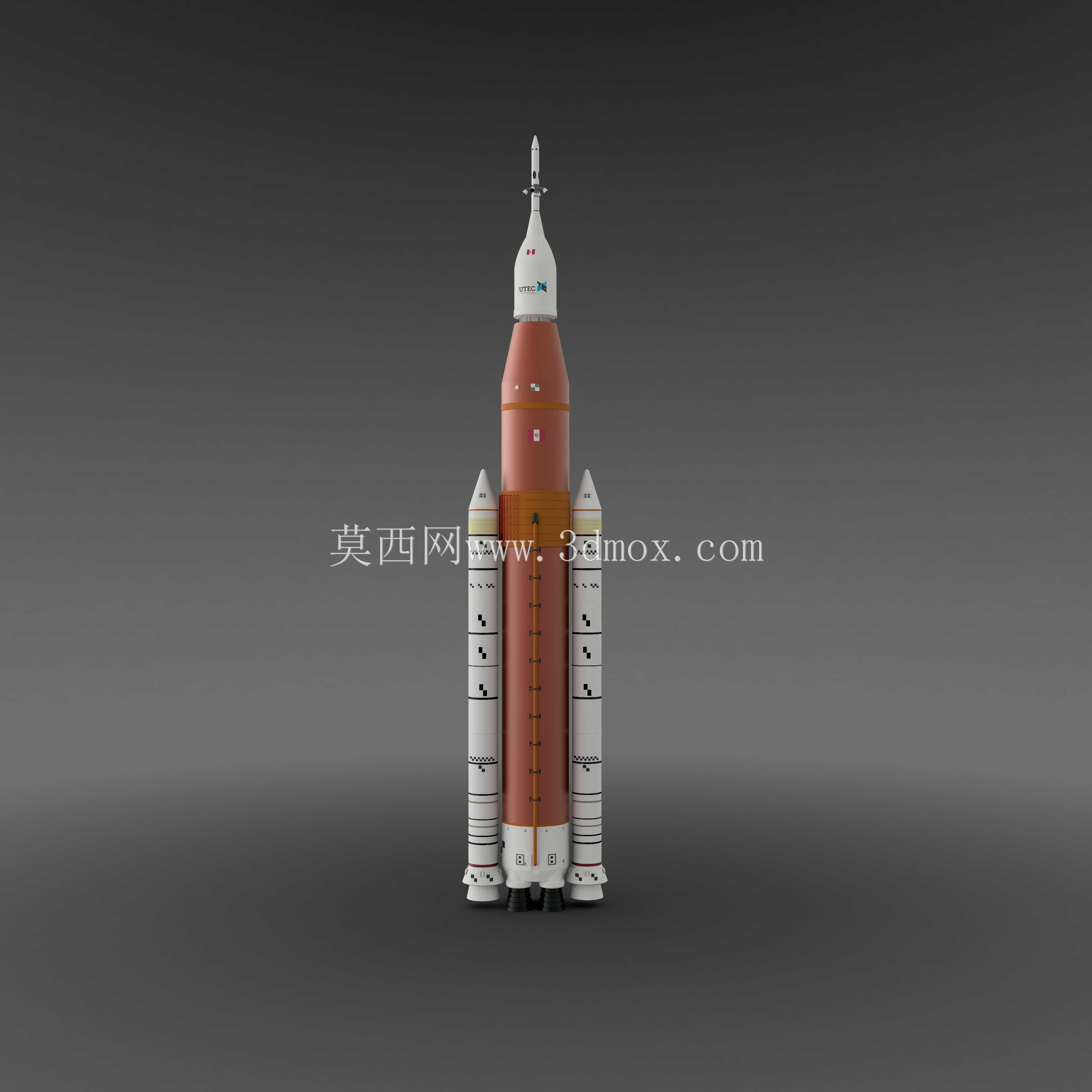

　　本次呈现的运载火箭结构复刻，核心围绕航天运载场景的结构还原展开，区别于常规工业设备的落地应用，这类航天运载结构的三维建模，核心服务于航天科普展陈、航天教学演示、影视道具预演以及航天爱好者的结构研究需求。从实际功能逻辑来看，该型火箭作为载人航天运载体系的核心载体，承担着将载人舱段、载荷设备推送至预定轨道的核心作用，结构上采用芯级加捆绑式固体助推器的经典布局，能够在起飞阶段提供足够的推重比，克服地心引力完成初始段爬升。建模过程中首先梳理了整体的结构层级：中心芯级作为主承力结构，外部包覆防热层结构，沿轴向布置了管路走线槽、捆绑连接支座、级间段连接法兰等细节结构，芯级尾部布置三台主发动机喷管，喷管的扩张段、调节机构都做了对应结构还原，

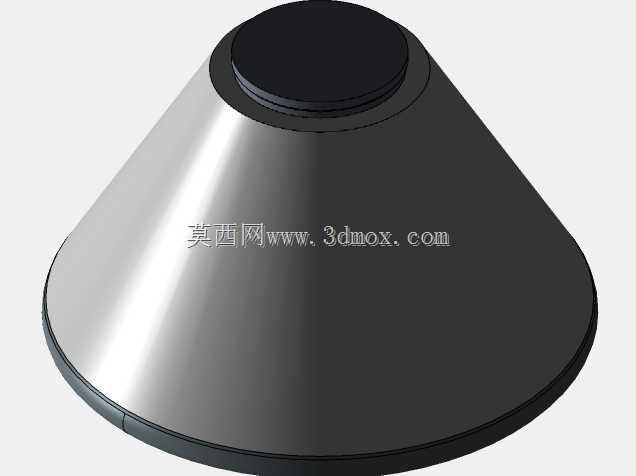

　　保证外观比例与真实结构的一致性。捆绑的四台固体助推器通过前、后两处捆绑点与芯级连接，助推器外壳上的级间分离标识、传感器安装座、尾部喷管的密封结构、防热环都做了细节刻画，助推器头部的截锥外形与芯级外壁的贴合弧度经过反复校核，保证连接位置的装配关系符合真实运载器的设计逻辑。顶部的逃逸塔结构与整流罩段做了一体化的外形还原，整流罩的分离面、逃逸塔的姿态控制喷口、端头帽的圆弧过渡都按照公开的结构参数做了比例缩放，保证整体外形的辨识度。从安装边界与尺寸逻辑来看，整体模型按照等比例缩放原则搭建，芯级直径与助推器直径的比例控制在3.2:1，助推器的长度约为芯级总长度的0.68倍，各段的连接端面都预留了虚拟的装配定位止口，若用于3D打印制作实体模型，

　　可直接拆分各段进行打印后拼接，无需额外调整装配公差。结构设计过程中特意规避了内部复杂的动力系统、管路系统的冗余建模，重点还原外部可见的结构特征，既保证了外观的还原度，也控制了模型的整体面数，适配普通配置的设计软件打开浏览，不会出现面数过多导致的卡顿问题。在航天教学场景中，这类模型可用于讲解捆绑式火箭的结构组成、级间分离逻辑、推力传递路径，帮助学习者快速建立运载火箭的整体结构认知；在科普展陈场景中，拆分后的模型可配合灯光效果展示各舱段的功能分区，比平面图示具备更强的直观性；在影视预演场景中，该模型可直接导入渲染软件，调整材质后完成发射场景的动画制作，无需重新搭建基础外形结构。建模时对所有外露的结构特征都做了倒角处理，避免出现尖锐棱边，

　　若用于实体模型制作，不会出现加工后割手的问题，同时所有曲面都做了连续性检查，保证渲染时不会出现曲面破面、光影断层的问题。助推器表面的标识线条位置、芯级表面的防热层分块缝隙都按照真实照片的比例定位，没有出现错位、比例失调的问题，尾部喷管的内壁做了扩张段的曲面还原，可从喷口位置看到内部的收敛-扩张结构，细节还原度能够满足近距离特写拍摄的需求。整体结构的重心位置经过虚拟校核，若制作1:72比例的实体展示模型，放置在平面展台上时无需额外增加配重即可保持直立状态，不会出现重心偏移倾倒的问题，适配各类展陈场景的摆放需求。
