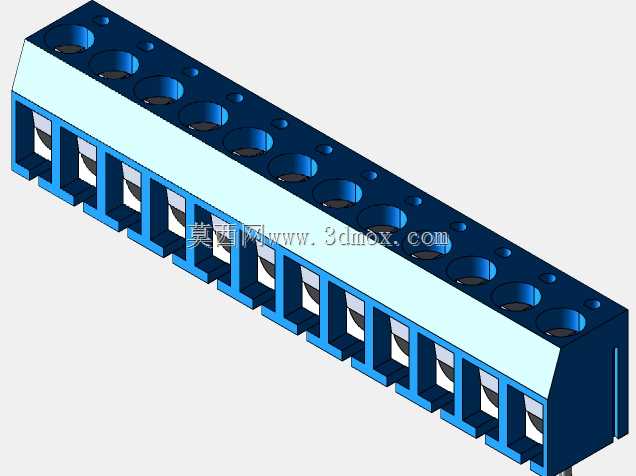

12位端子排式多回路接线连接组件

　　在低压电气柜布线、工业传感器信号集线、小型设备内部控制回路接线场景中，这类多位数接线端子是解决多回路导线有序对接、避免线路杂乱缠绕的核心基础配件。不同于单孔接线柱的零散布置，这款12位集成式接线组件将12个独立接线单元整合为单条整体结构，安装后无需逐个调整接线位间距，能大幅提升柜内布线的规整度，也方便后期线路检修时快速定位对应回路。从结构设计逻辑来看，每个接线单元采用独立隔仓结构，相邻接线位之间设置绝缘隔断筋，既可以避免不同回路导线裸露部分意外触碰造成短路，也能增强整体条身的结构强度，防止安装拧紧螺丝时条身出现形变。接线位的进线孔采用沉孔导向设计，导线剥头后无需刻意对准孔位，顺着沉孔斜面就能顺利插入接线腔，降低现场接线的操作难度，

　　尤其是在柜内光线不足、操作空间狭窄的工况下，这种导向结构能有效缩短接线作业时长。安装边界方面，这款接线组件的底部预留标准卡装槽，可直接适配行业通用的35mm宽度DIN导轨，无需额外打孔固定，卡入导轨后即可完成定位，拆卸时仅需用一字螺丝刀撬动底部卡扣即可取下，适配现有电气柜的通用安装规范，无需对安装面做特殊改造。条身的整体宽度按12个接线位等距排布，每个接线位的中心间距保持统一尺寸，适配常规多芯控制电缆的线径弯折半径，避免相邻导线接入后出现过度挤压导致线芯损伤的问题。上部的接线螺丝采用内凹式布置，螺丝拧紧后顶端不超出条身上平面，不会在条身上方形成凸起干涉，方便后期在端子排上方布置线槽或标识牌。每个接线腔内部设置压线弹片，

　　螺丝下压时通过弹片均匀压接导线线芯，避免螺丝直接顶切线芯，同时能保证不同线径的导线都能获得稳定的压紧力，即便设备运行过程中存在小幅振动，也不会出现导线松脱、接触电阻过大的问题。从实际使用场景出发，这类12位接线端子常被用于传感器信号回路的集线端，比如产线上多个光电传感器、接近开关的信号线汇总接入控制柜时，可将同电压等级的信号回路统一接在该端子排上，实现现场侧与柜内PLC侧的线路中转，相比直接将导线接入PLC端子，能减少PLC端子的反复插拔损耗，也方便后期排查线路故障时，在端子排处直接测量回路通断。在小型自动化设备的内部控制回路中，这类端子排也用于分配控制电源的正负极回路，12个接线位可同时引出6组以上的电源分支，

　　满足设备上多个电磁阀、继电器的供电接线需求，条身的绝缘材质采用阻燃级工程塑料，即便接线处出现短时过载发热，也不会出现明火蔓延的情况，满足电气设备的安全阻燃要求。建模过程中，对每个隔仓的壁厚做了均匀化处理，避免注塑生产时出现缩痕、缺料的问题，接线孔的尺寸公差按行业常规压接范围设定，可适配0.5-2.5平方毫米的多股铜芯导线，覆盖绝大多数低压控制回路的线径使用需求。条身两端的端部结构做了加厚处理，安装时端部的挡块可卡在导轨两端，防止整条端子排在导轨上出现横向窜动，保证接线位的位置固定，不会因多次插拔导线出现整体移位。
