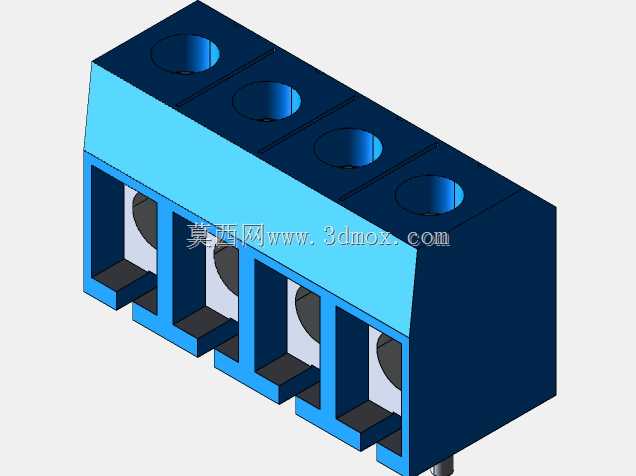

四位接线端子排三维结构设计

　　在低压电气柜、小型自动化控制设备、传感器信号转接模块的布线作业里，这类多工位接线端子是最常用的导线固定与转接部件，本次设计的四位接线结构，主要针对小线径信号线路、低压动力支路的接线需求，适配工业现场多组导线的有序排布与可靠连接场景。从实际使用场景出发，这类端子常被安装在DIN导轨或者设备内部的绝缘安装板上，用来实现不同回路导线的分线、转接，避免导线直接铰接带来的接触不良、绝缘破损风险，尤其在传感器信号集中采集的工位，多位数的端子排可以把同类型信号的导线规整固定，后期检修排查线路时能快速定位对应回路，大幅降低现场布线的杂乱程度。

　　设计过程中首先考虑的是接线操作的便利性，每个接线位上方预留了标准螺丝刀操作的沉孔空间，接线时无需额外倾斜工具就能垂直对准螺丝头部完成拧紧或松开动作，四个接线位采用等间距排布，相邻位之间设置了凸起的绝缘隔栏，既可以防止接线时多股铜丝散出搭接到相邻回路造成短路，也能增加端子整体的结构强度，避免长期使用后相邻位的塑料壁出现形变。端子主体采用上下分层的结构设计，上部的压线区域采用带弧度的压片结构，拧紧螺丝时压片会均匀压在导线铜芯上，不会因为局部压力过大切断铜丝，也能保证足够的接触面积降低接触电阻，下部的导线插入腔做了导向倒角，穿线时即使导线端部有轻微散丝也能顺利插入腔体，不需要反复修整线头。

　　从安装边界来看，这款四位端子的整体宽度适配常规小电流接线的空间需求，底部预留了两种安装结构的适配空间，既可以通过卡扣卡装在标准宽度的电气导轨上，也能通过两端的固定孔用螺丝直接锁在绝缘安装板上，安装时不需要额外定制转接件，能直接适配现有电气柜内的安装位。外形上采用方正的块状结构，相邻端子之间可以无缝拼接，当需要更多接线位时，直接把多个同规格端子并排卡装在导轨上就能扩展接线数量，拼接后整体齐平不会出现错位凸起，不会占用额外的柜内空间。

　　结构细节上，端子的绝缘外壳采用带加强筋的侧壁设计，在拧紧接线螺丝的受力方向上增加了壁厚，避免长期反复拆装接线导致外壳开裂，金属导电部分采用嵌件注塑的方式固定在绝缘外壳内部，不会因为接线时的拉扯导致金属件移位，每个接线位的金属腔体都做了防退卡扣，和塑料外壳紧密结合，承受常规的导线拉扯力不会出现松脱。接线位的数量设置为四位，刚好对应常规传感器的四线接线需求，比如电源正、电源负、信号输出、屏蔽层的接线，单个端子就能完成单只传感器的全部线路固定，不需要跨接多个零散端子，布线时的线路走向更加规整。

　　在实际选型适配中，这类端子的压线范围覆盖常用的信号线缆线径，无论是单股硬线还是多股软线，都能通过上部的压片实现可靠压紧，不需要额外压接冷压端子就能直接接线，适合现场快速布线的作业场景。端子上部的螺丝采用防脱落设计，松开到最大位置时螺丝也不会从外壳上掉出，避免现场拆装时螺丝掉落进设备内部造成安全隐患，每个接线位的金属导电件都做了镀覆处理，长期在工业环境下使用也不容易出现氧化锈蚀，能维持稳定的接触性能，减少后期维护的频次。
