三通道端子式接线连接模块结构设计

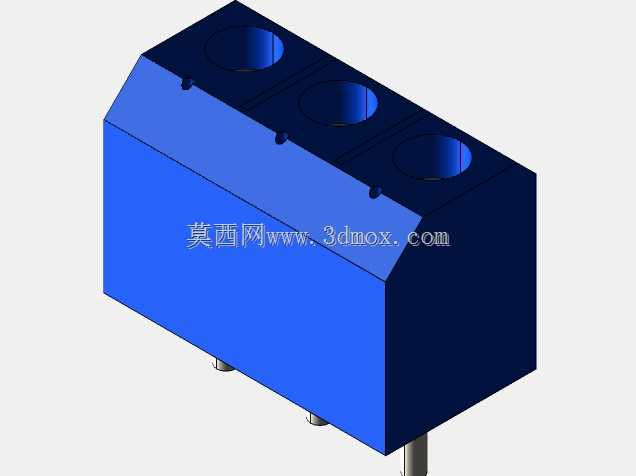

　　在工业传感信号采集、低压控制回路布线的现场场景里，这类多通道接线端子模块是柜内布线、设备端信号转接的常用基础部件，尤其适配接近开关、光电传感器这类需要多线并行接入的点位，能把分散的线缆做规整的压接固定，避免现场布线出现线缆拉扯松脱、线芯外露短路的问题。从结构设计上看，这款三通道接线模块采用一体化绝缘基座搭配三个独立接线腔的布局，基座上部做了斜切导向面，既可以在接线操作时给操作人员留出足够的螺丝刀操作空间，也能避免相邻接线位的线缆在接入后出现交叉干涉，每个接线腔顶部预留的圆形穿线孔，刚好适配常规0.5-1.5平方毫米的多股铜芯信号线穿入，孔位边缘做了圆角钝化处理，不会在穿线时割伤线芯外层的绝缘护套。模块底部伸出的两个定位插脚，

　　是专门为PCB板直插安装设计的，插脚的中心距严格匹配通用传感信号转接板的安装孔位公差，插脚与基座内部的导电件采用过盈压装的方式固定，不会在波峰焊或者手工焊接时出现导电件移位、虚接的问题。绝缘基座选用的是耐温阻燃的工程塑料材质，表面做了哑光磨砂处理，既可以在车间多尘环境下减少静电吸附积尘，也能在回路出现短时过载升温时，避免基座出现熔融变形、引燃周边线缆的风险。三个接线位之间设置了独立的绝缘隔断筋，筋位高度略高于接线螺丝的顶部，就算接线时螺丝拧出过长，也不会出现相邻接线位之间的金属部分触碰短路的情况，隔断筋的厚度经过反复校核，既不会因为过薄导致注塑时出现缺胶、强度不足的问题，也不会因为过厚挤占接线腔的内部操作空间。从安装边界来看，

　　这款模块的整体外形方正，三个接线位沿长度方向等距排布，宽度方向的尺寸控制在刚好适配标准35mm电气安装导轨旁的预留安装空间，就算在密集排布的柜内端子排旁边加装，也不会和周边的断路器、继电器模块出现安装干涉。模块的接线压紧结构采用升降式压片设计，和传统的螺丝直接压接线芯的结构不同，压片和线芯接触的面做了防滑齿纹，当螺丝拧紧时，压片会整体下压把线芯均匀压紧，不会出现螺丝顶伤单股线芯、长期使用后线芯断裂的问题，就算是现场多次拆装接线，也能保持稳定的接触压力，减少信号传输过程中的接触电阻波动。在实际设备应用中，这类接线模块常被用在自动化生产线的传感信号汇总节点、小型控制盒的内部接线端，比如输送线旁的光电传感器组、设备端的限位开关集群，

　　都可以通过这类模块把信号统一转接后接入PLC输入端子，既方便后期维护时逐点排查线路，也能让柜内布线更加规整，减少杂乱线缆对设备散热风道的遮挡。设计过程中特意把基座的接线入口做了喇叭口导向结构，现场施工时就算是视线受阻的柜内暗装位置，也能快速把线缆穿入接线腔，不需要反复对位调整，能有效缩短现场布线的施工时间。模块的导电件采用高弹性的铜合金材质，表面做了镀锡处理，既可以减少长期使用后的氧化锈蚀，也能保证和线芯、底部插脚之间的导电连续性，在传输毫安级的传感弱信号时，不会因为接触件氧化出现信号衰减、误触发的问题。整体结构没有多余的冗余设计，所有的结构特征都围绕接线可靠性、安装便捷性、绝缘安全性三个核心需求展开，没有为了外观做多余的曲面或者装饰结构，完全适配工业现场的粗放使用环境，就算在有轻微振动的设备上长期使用，接线压紧结构也不会出现松脱，能持续保持稳定的电气连接性能。
