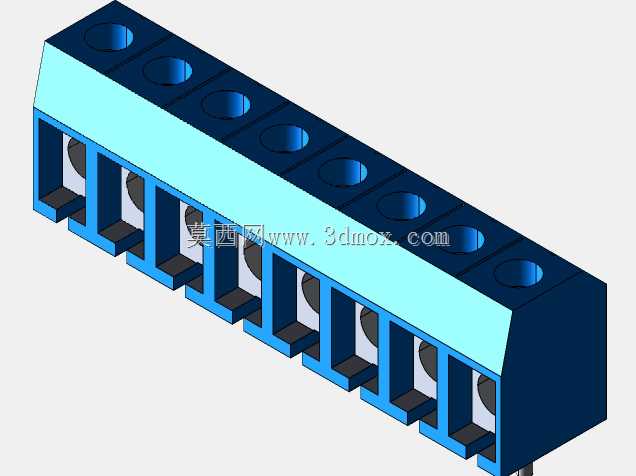

八位蓝色栅栏式接线端子结构设计

　　在低压电气控制回路、小型传感信号采集模组、工业设备内部线束集成场景中，这类多位数栅栏式接线端子是实现导线快速分接、可靠固定的核心基础连接件，日常选型时经常会遇到端子位数不匹配、安装孔位与现有PCB或安装板冲突、压线结构强度不足导致导线松脱的问题，这款八位端子的结构设计刚好适配多数中小功率信号回路与小电流动力回路的接线需求。从实际使用场景来看，这类端子常被布置在传感信号转接板、小型设备电源分线模块、测试治具内部接线位，替代传统的焊接接线方式，既可以降低现场接线的操作难度，也方便后期维护时的线路调整与故障排查，不需要反复拆焊焊盘，避免对电路板造成热损伤。

　　从功能特性上看，这款端子采用栅栏式隔仓设计，每一个接线位都有独立的绝缘隔栏分隔，相邻接线位之间的绝缘间隙充足，能够避免多股导线压接后散丝外露造成的极间短路问题，顶部的螺丝压线结构可以适配不同线径的单股或多股铜导线，拧紧螺丝后压线片会均匀压在导线线芯上，不会出现单点压接过重切断线芯的情况，长期使用在有轻微振动的设备上也能保持足够的压紧力，降低接触电阻过大导致的端子发热风险。端子主体采用绝缘工程塑料材质，具备足够的介电强度与耐温性能，能够适配常规工业环境下的温度变化，不会因为长期通电发热出现绝缘材质变形、脆化的问题，金属导电部分采用铜质基材做表面处理，兼顾导电性能与抗氧化能力，避免长期使用后接触面氧化导致接触不良。

　　设计思路上，这款端子采用直插式安装定位，底部的定位结构可以直接卡在PCB板的对应开孔或者安装板的卡槽内，不需要额外的固定结构就能实现预定位，后续焊接或者螺丝固定时不会出现偏移。八位的位数设计刚好对应多数八路传感信号采集回路的接线需求，不需要裁剪拼接端子排，减少装配时的工作量，端子的进线口做了倒角导向设计，导线插入时不会被塑料边缘刮伤线皮，也能引导线芯顺利进入压线仓内部，避免线芯抵在隔栏上造成压接不实。每一个压线螺丝的顶部都做了沉头设计，螺丝拧紧后不会高出端子上表面，避免相邻端子安装时螺丝突出造成的安全间隙不足问题，端子两侧的安装边预留了固定孔位，既可以直接焊接在PCB板上，也可以通过螺丝固定在绝缘安装板上，适配不同的安装场景。

　　从外形尺寸与安装边界来看，这款端子整体为长条形结构，长度方向对应八位接线位的排布，每一位的间距符合常规接线端子的标准节距，能够和同系列不同位数的端子并排安装，不会出现孔位错位的问题。端子的高度方向做了低矮化设计，安装后不会占用过多的设备内部空间，适合用在内部空间紧凑的小型控制模组内，宽度方向的尺寸控制合理，相邻端子并排安装时的绝缘间隙满足低压电气的安全间距要求，不需要额外增加绝缘隔板。安装时需要注意，PCB板上对应的焊盘尺寸要和端子底部的插针尺寸匹配，插针伸出焊盘的长度要控制在合理范围，避免焊接后焊锡溢出造成相邻插针短路，固定在安装板上时要保证安装面平整，避免端子受力变形导致压线螺丝对位不准，压接导线时要根据线径选择合适的拧紧力矩，既要保证导线被压紧不松动，也不能力矩过大导致螺丝滑牙或者塑料隔栏开裂。

　　实际选型应用时，这类端子需要匹配对应的导线线径与额定电流参数，不能超额定电流使用，否则会导致端子过热引发绝缘失效，多股导线压接时建议提前烫锡或者使用冷压端子，避免散丝外露造成短路，在有腐蚀性气体或者高湿度的环境下使用时，还需要额外做防潮防腐蚀处理，保证端子的长期接触可靠性。
