十路PCB接线端子结构设计

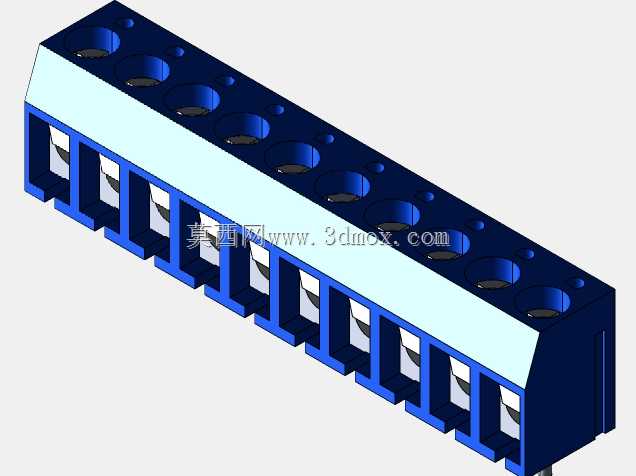

　　这款十路接线端子主要面向印刷电路板的线缆接驳场景，在工业控制板卡、小型电力采集模块、民用电器主控板、传感器信号转接板等场景中都有广泛应用，核心作用是实现板外多芯线缆与PCB板载线路的可靠物理连接与电气导通，避免直接焊线带来的维护拆卸困难、焊点受力脱落等问题。从结构设计来看，整体采用长条形模块化排布，单排共设置10个独立接线位，每个接线位对应独立的压线腔体与焊针引脚，相邻接线位之间设置绝缘隔栏，从物理层面隔绝不同回路之间的爬电路径，满足低压电气场景的绝缘耐压要求。基座部分采用深蓝色绝缘工程塑料材质，具备较好的阻燃性与结构强度，顶部对应每个接线位设置圆形螺丝操作孔，可通过螺丝刀拧动内部压线螺丝，将插入接线腔的多股或单股导线线芯压紧，

　　实现线缆与端子内部导电件的可靠接触，接线腔侧面预留线缆插入开口，适配常规线径的导线接驳，无需额外压接冷压端子即可完成接线，大幅提升现场接线效率。底部的焊针采用直插式设计，引脚间距符合常规PCB布线的标准间距要求，可直接插入PCB板对应的安装孔内完成波峰焊或手工焊接，焊针与内部导电件为一体化冲压结构，降低接触电阻，避免长期使用过程中出现接触不良、发热氧化等问题。在安装边界上，整体为长方体结构，长度方向对应10个接线位的排布尺寸，宽度方向仅占用PCB板边缘极小的安装空间，高度方向不会超出板载常规元器件的高度上限，不会对周边元器件的布局、外壳装配造成干涉。设计过程中充分考虑了接线操作的人机工程，

　　顶部螺丝孔的位置与深度适配常规十字螺丝刀的操作角度，侧面线缆插入孔的倒角设计可引导线缆顺利插入压线腔，无需反复对准调整；每个接线位的压线螺丝行程经过精准核算，既可以压紧最大适配线径的导线，也不会因为行程过大导致螺丝脱落、塑料基座开裂。绝缘隔栏的高度略高于基座顶面，可在接线操作时避免螺丝刀打滑触碰相邻接线位造成短路，同时也提升了端子整体的抗形变能力，在多根线缆同时受力拉扯时，不会出现基座变形、接线位错位的问题。导电部件采用高导通性的金属材质冲压成型，表面经过防锈防氧化处理，长期在常规工业环境下使用不会出现锈蚀导致的导通性能下降，压线部位的接触面做了防滑纹路处理，导线压紧后可承受一定的拉拔力，避免设备运输、使用过程中线缆受拉扯脱落。

　　这类接线端子在实际选型过程中，需要匹配PCB板的接线回路数量、导线线径、焊盘孔位间距，这款十路规格的端子可直接替代同间距同位数的其他同类型端子，无需修改PCB板的布线设计，适配性较强。在三维建模过程中，需要精准还原每个接线位的腔体尺寸、焊针的位置度、螺丝孔的同轴度，确保生成的工程图可直接用于开模生产，同时建模时预留了塑料件的成型收缩率余量，避免开模后尺寸出现偏差导致无法顺利安装到PCB板上；相邻接线位的隔栏厚度经过反复校核，既保证足够的绝缘距离与结构强度，也尽可能压缩整体宽度尺寸，减少对PCB板空间的占用。
