高精度外径千分尺机械结构三维设计

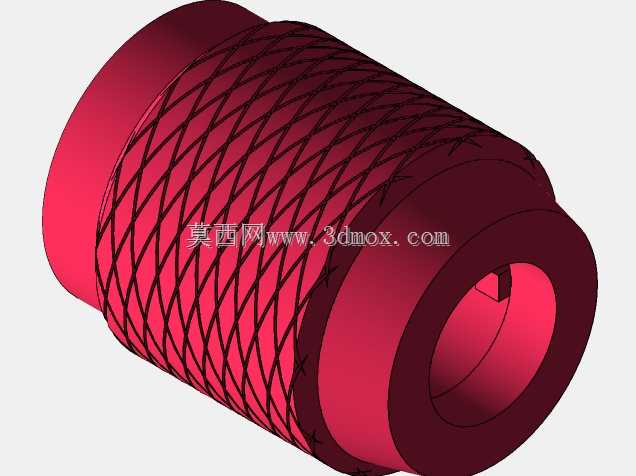

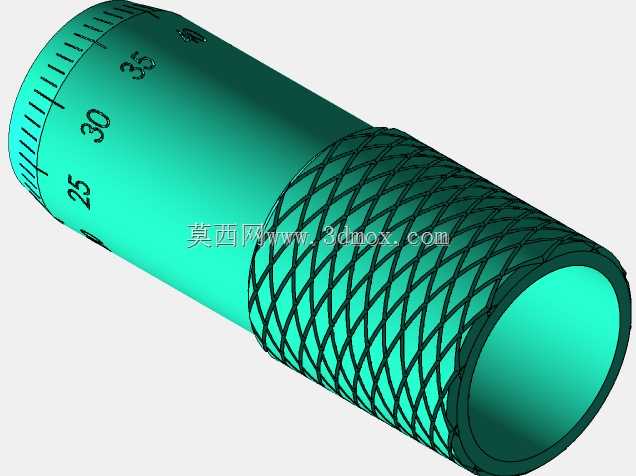

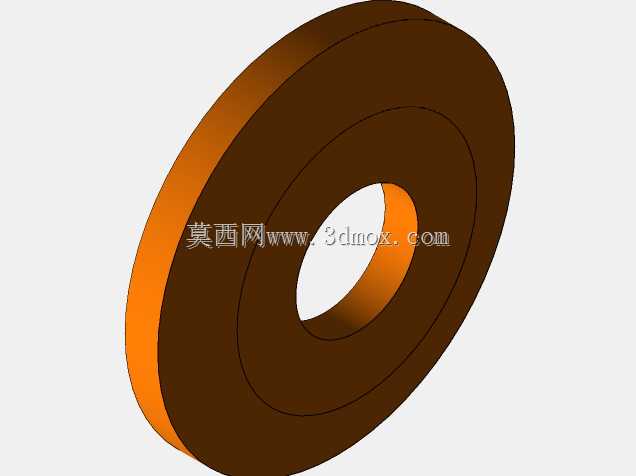

　　在精密机械加工、五金零部件质检、模具修配等场景中，外径千分尺是工位上不可或缺的接触式长度测量器具，相较于游标卡尺，它能实现更高精度的尺寸读数，满足IT6及以上精度等级的零件尺寸检测需求，日常多用于轴类零件外径、薄壁件厚度、小尺寸凸台高度等参数的现场测量。这套三维结构完整还原了机械式外径千分尺的全部核心构件，从尺架、测砧到测微螺杆、固定套管、微分筒、测力装置、锁紧扳手均做了等比例的结构复刻，没有省略任何装配细节，甚至连尺架上的隔热衬板、微分筒表面的防滑滚花、锁紧机构的偏心凸轮结构都做了精细化建模，完全可以作为量具类产品结构设计的参考原型，也能用于机械基础课程的教具演示。从实际使用逻辑出发，这套结构的设计完全遵循阿贝测量原则，

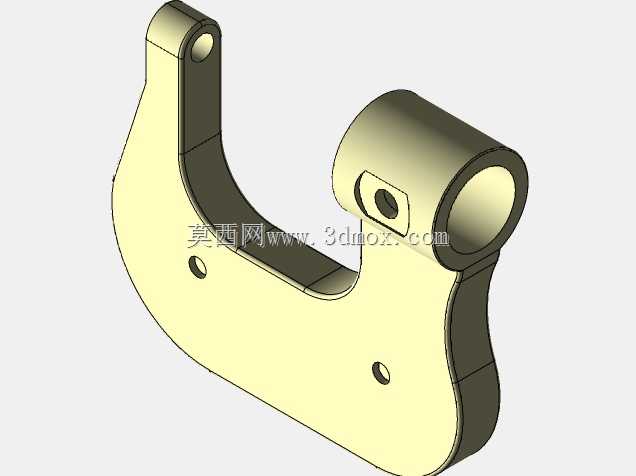

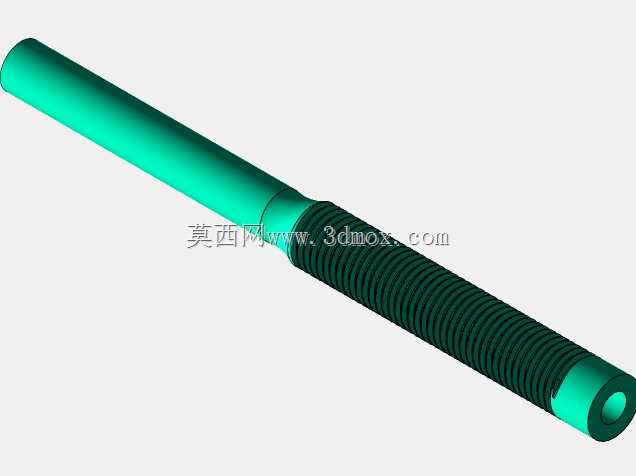

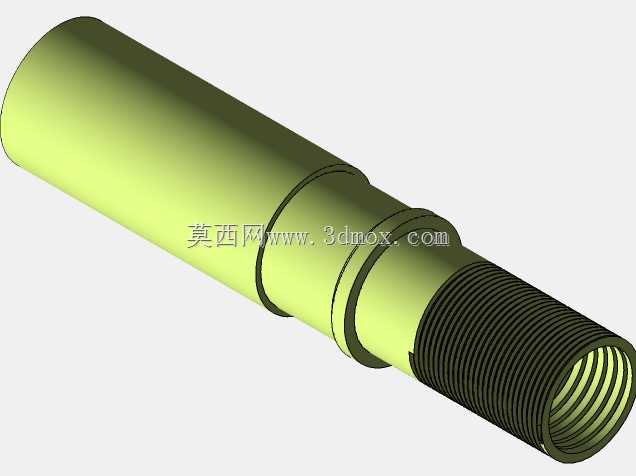

　　将被测尺寸放置在测微螺杆的轴线上，从根源上避免了阿贝误差带来的测量偏差，这也是千分尺测量精度高于普通卡尺的核心设计逻辑。尺架部分采用了弓形的铸造结构造型，预留了足够的测量跨距空间，同时在手持位置做了适配人手握持的弧度处理，表面的滚花纹理是为了增大握持摩擦力，避免测量过程中手滑导致的尺身偏移，影响读数准确性；测砧部分采用了硬质合金镶片结构设计，与测微螺杆的测量端面保持平行，长期使用磨损后也可以单独更换镶片，延长整尺的使用寿命。测微螺杆是整套结构的核心传动部件，采用精密梯形螺纹传动，螺距严格匹配0.5mm的标准规格，配合微分筒上的50等分刻度，就能实现0.01mm的分度值读数，建模时还原了螺杆与螺纹轴套的配合间隙，

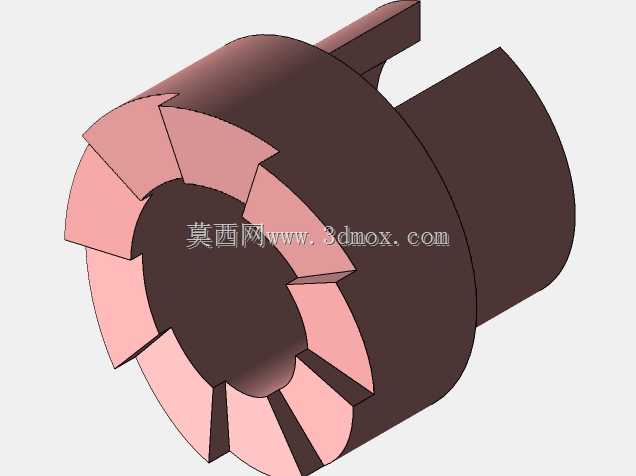

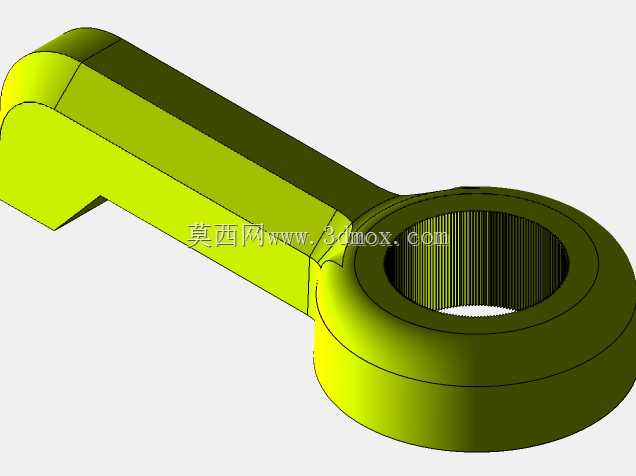

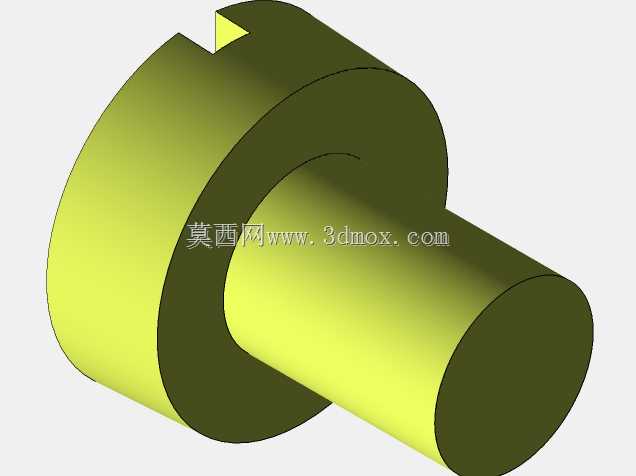

　　预留了调节螺母的安装位置，实际生产中可以通过调节螺母补偿螺纹磨损带来的传动间隙，避免空程误差影响测量精度。固定套管上刻有基准线和毫米、半毫米刻度线，与微分筒的刻度边缘保持合理的视距，避免读数时的视差；锁紧装置采用了偏心扳手结构，扳动扳手时偏心轮会压紧测微螺杆的光轴部分，将螺杆位置锁死，方便取下千分尺后再读数，避免移动过程中螺杆移位导致的数值变化，建模时还原了锁紧机构的转轴、偏心块、压紧弹片的全部装配关系，能直观看到锁紧动作的运动过程。测力装置部分采用了棘轮棘爪结构，当测量面接触工件达到额定测力时，棘轮会发出打滑的咔咔声响，提示操作者停止转动微分筒，避免测量压力过大导致螺杆变形、工件压损，带来测量误差，这套结构里的棘轮齿形、

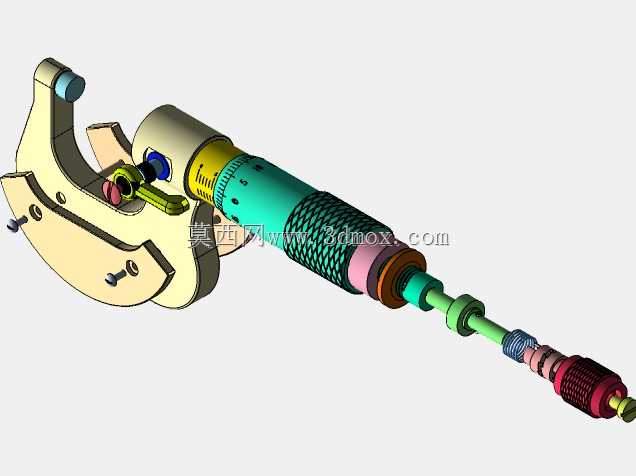

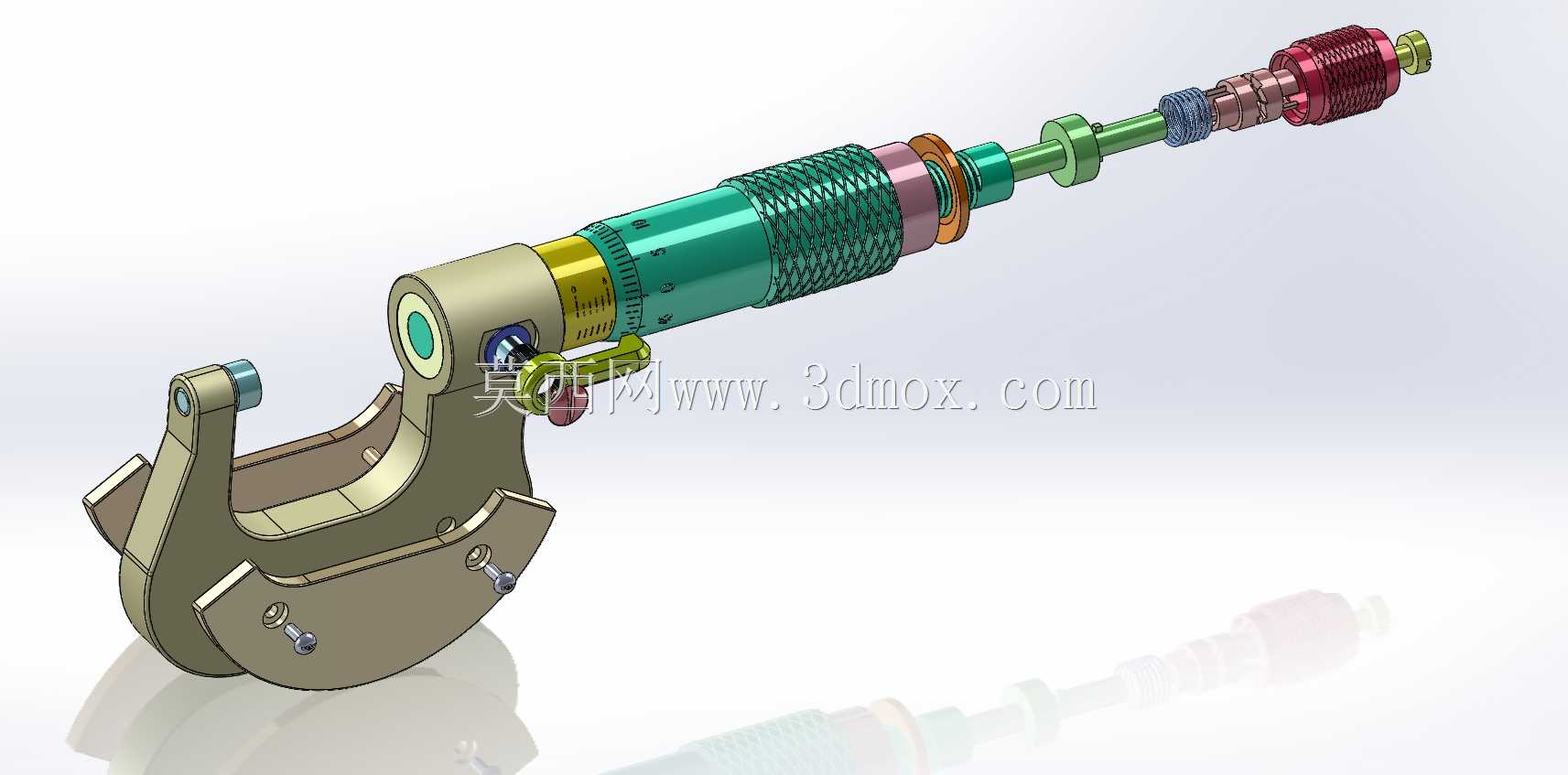

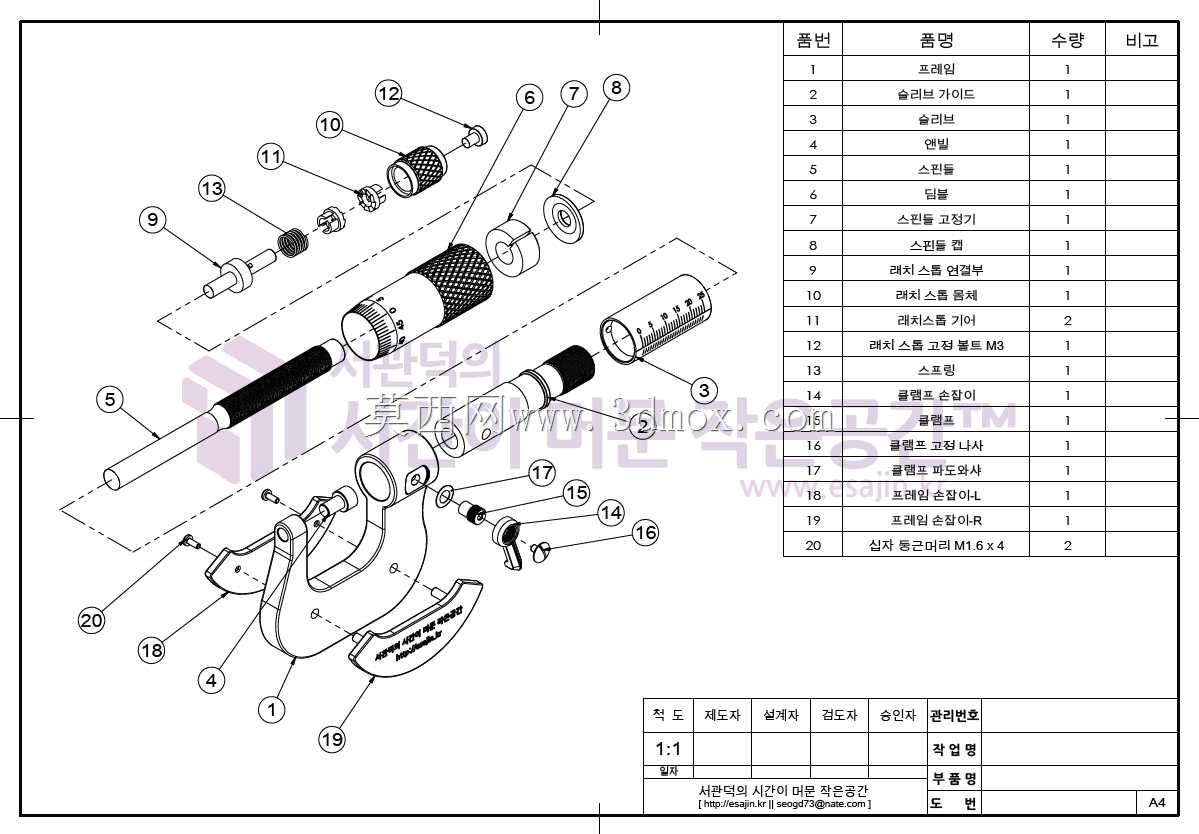

　　弹簧压力调节结构都做了完整建模，可以清晰看到测力传递的路径。从安装边界和外形尺寸来看，这套千分尺属于常用的0-25mm测量量程规格，尺架的最大开档尺寸适配25mm以内的被测工件，整体长度控制在单手握持的舒适范围内，尺架的弓形深度满足常规轴类零件的测量跨距需求，不会因为跨距不足导致无法卡入工件测量位置；所有活动部件的运动行程都做了限位设计，测微螺杆的最大移动距离为25mm，避免螺杆旋出螺纹轴套导致内部零件脱落，微分筒的转动范围也和螺杆行程做了匹配，不会出现超程转动的情况。在结构细节上，隔热装置的设计也被完整还原，尺架手持位置的隔热衬板采用导热系数低的材质结构，避免人手温度传递到金属尺架上导致尺身热变形，影响测量精度；测量端面的平面度、平行度相关的结构公差在建模时也做了对应预留，实际生产中可以通过研磨工艺保证端面的形位公差要求。这套模型还包含了爆炸视图的结构展示，能清晰看到每个零件的装配顺序和配合关系，不管是做量具的结构改良设计，还是做测量工具的原理演示，都能提供非常直观的结构参考，甚至可以直接导出工程图用于零部件的加工生产，每个零件的壁厚、配合公差、倒角圆角都按照实际量产的千分尺产品做了对应设置，没有出现结构干涉、壁厚不均等建模问题，所有传动部件的配合间隙都符合机械设计的公差要求，转动微分筒时可以顺畅带动测微螺杆做直线进给运动，锁紧扳手可以可靠锁死螺杆位置，棘轮装置能实现额定测力下的打滑保护，完全还原了真实千分尺的操作手感和功能逻辑。
