架空阳云号驱逐舰概念舰船结构设计

　　从结构设计角度拆解这套架空驱逐舰方案，首先要明确其核心应用场景——面向静态展示、3D打印实体制作以及小型无线电遥控改装需求，并非现实列装的军用舰艇设计，因此在结构取舍上和真实军工舰船的设计逻辑有明显区别。做这类概念载具建模时，首先要平衡外观还原度和结构可实现性，毕竟如果要做FDM或者光固化3D打印，所有外凸结构比如舰炮炮管、桅杆天线、系缆桩这类细节，都要考虑打印支撑的去除难度，以及成品的结构强度，避免打印完成后轻微磕碰就出现零件断裂。

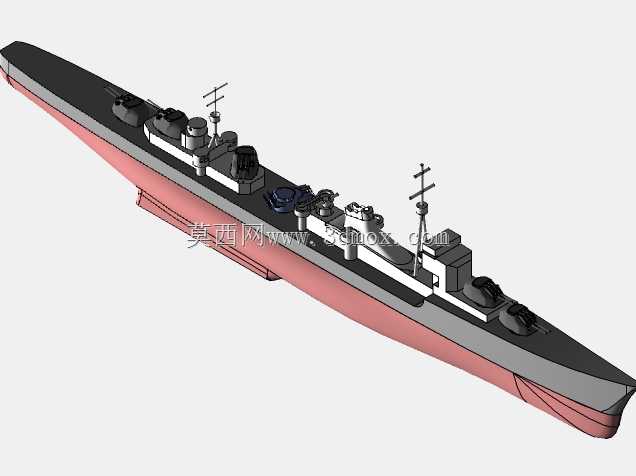

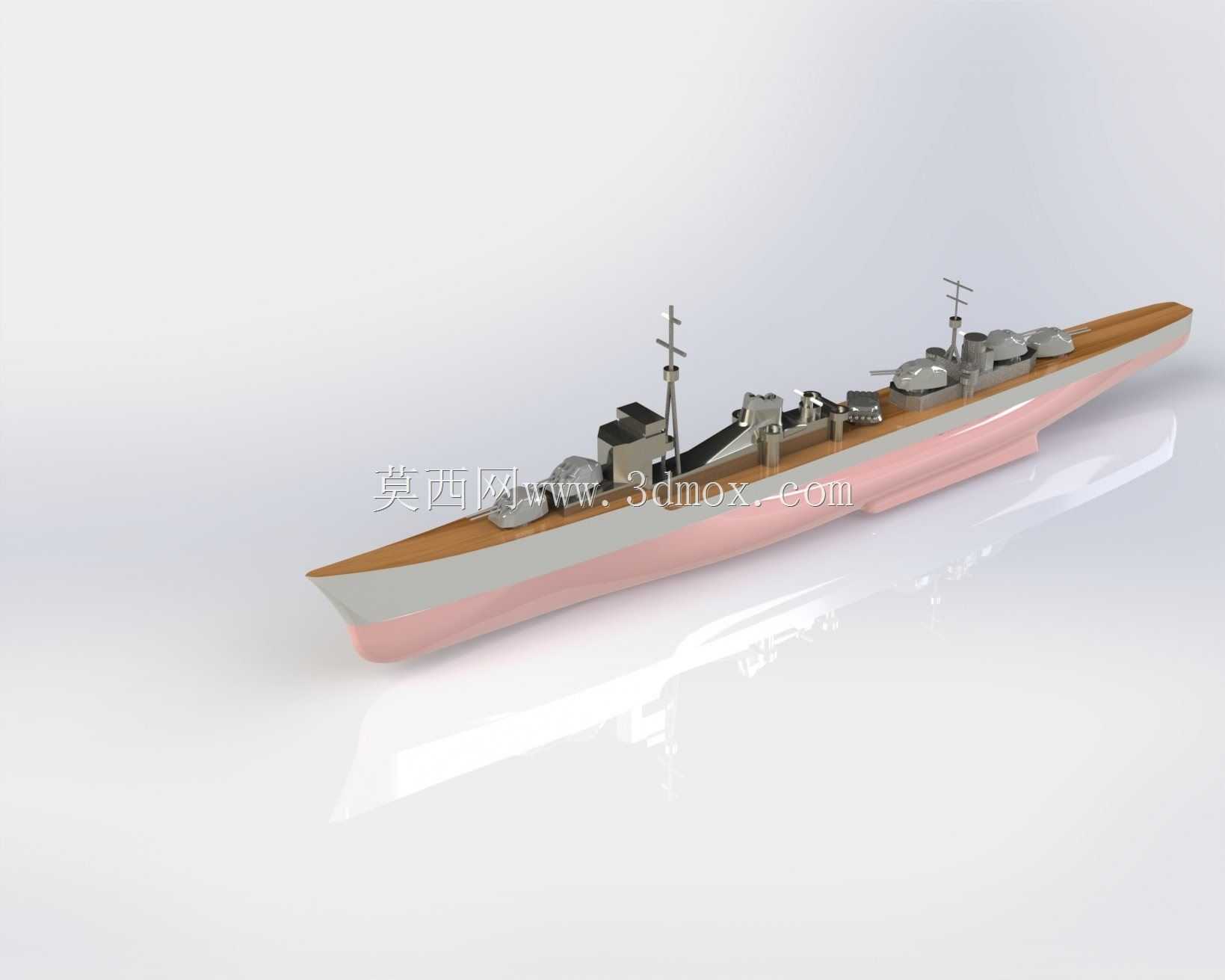

　　先看整体外形的尺寸边界，这套模型采用长艏楼船型设计，水线以下部分做了简化的球鼻艏过渡，船艉为常规驱逐舰的圆弧过渡艉部，整体长宽比控制在10:1左右，符合二战后期驱逐舰的线型特征，干舷高度从船艏向船艉逐步降低，既还原了历史舰船的视觉特征，也能保证遥控改装时的航行稳性，不会因为重心过高出现航行侧翻的问题。船体外壳做了厚度均匀的抽壳处理，预留了2mm的壁厚，不管是打印后做胶水拼接，还是后期在船体内部安装遥控动力组件、电池、接收机，都有足够的安装空间，不会出现内部空间局促无法布置设备的问题。

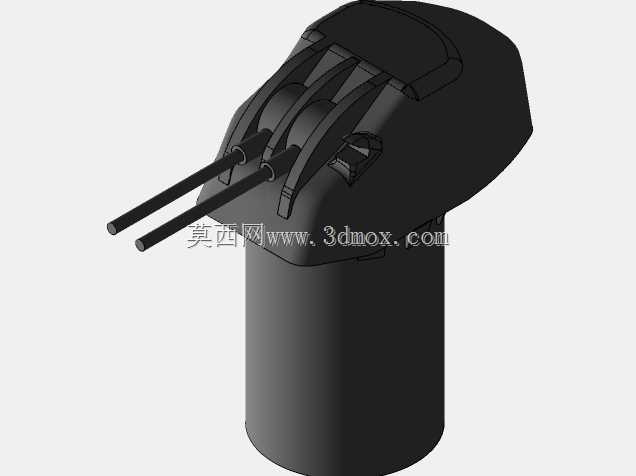

　　上层建筑的设计思路采用模块化拆分逻辑，从舰艏到舰艉依次布置前主炮塔、舰桥建筑、前烟囱、鱼雷发射管平台、后主炮塔、后舰桥与桅杆、深弹投放装置，每个模块都做了独立的定位榫卯结构，打印完成后不需要额外做定位治具，直接对准卡位就能完成拼接，能大幅降低模型组装的难度。舰桥部分的观察窗做了0.8mm的凹陷处理，不需要额外粘贴透明件就能体现出窗体的结构层次，如果需要做更高精度的展示效果，也可以在凹陷处填充透明UV胶模拟玻璃结构。主炮塔的炮管部分做了分体式设计，炮管和炮塔座圈之间预留了转动间隙，组装完成后可以手动调整炮管的俯仰角度以及炮塔的旋转角度，提升模型的把玩性。

　　桅杆部分的设计特意做了结构加强，原本真实舰船的桅杆是细杆结构，直接等比例缩小打印的话很容易出现断裂，因此在桅杆的横纵支撑位置做了0.3mm的加厚处理，既保留了桁架式桅杆的视觉效果，也能保证打印和搬运过程中的结构强度，天线部分如果需要更高的仿真度，可以在打印完成后替换成细铜丝，不需要修改原有模型的基座结构。烟囱部分的排烟口做了镂空处理，内部预留了安装微型冒烟模块的空间，如果做动态遥控版本，可以直接加装小型雾化片实现冒烟效果，不需要额外对烟囱结构进行切削改造。

　　船体甲板部分的细节做了取舍，系缆桩、通风筒、甲板舱口这些特征都做了凸起浮雕处理，没有做过深的凹陷，避免打印时出现支撑残留难以清理的问题，甲板表面的防滑纹做了0.2mm的浅浮雕，既能够体现甲板的纹理特征，也不会因为纹理过深影响后期的上色处理。船底部分做了平整的轴系预留槽，如果要改装遥控动力，可以直接在预留位置安装螺旋桨轴、舵机，不需要对船底结构进行大范围打磨修改，轴系出口位置做了密封台阶，安装时打密封胶就能避免航行时船内进水。

　　从功能特性上来说，这套模型同时兼顾了静态展示和动态改装的双重需求，静态展示时所有细节特征足够支撑军模爱好者的上色、旧化制作需求，整体线型流畅没有明显的结构穿模问题，所有外露部件的比例都经过校准，不会出现比例失调的违和感。如果用于3D打印，所有结构的最小壁厚都控制在1.2mm以上，符合主流桌面级3D打印机的最小成型精度要求，不需要额外对模型做壁厚修复就能直接导出切片打印。做无线电遥控改装时，船体内部的空腔可以容纳2S锂电池、30A有刷电调、双370电机以及微型舵机，上层建筑的重量经过重心校准，整体重心位于船体中前部水线以下位置，航行时不会出现埋艏或者抬头的问题，舵面的尺寸也经过匹配，转向时的回转半径符合小型遥控船的操控需求。

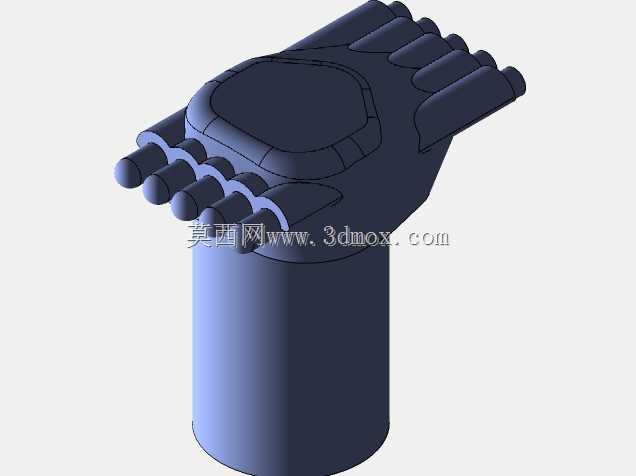

　　设计过程中特意规避了很多概念舰船建模常见的问题，比如武器布置和上层建筑的干涉问题，所有炮塔的旋转射界都做了碰撞检查，主炮在旋转和俯仰过程中不会和舰桥、桅杆等上层建筑发生碰撞，鱼雷发射管的安装角度也符合真实舰船的布置逻辑，不会出现朝向船体自身结构发射的错误布局。船体的线型经过流体力学简化校验，水线部分的折角过渡流畅，遥控航行时的阻力较小，不会出现明显的航行艏波过高的问题。
