浸没式流体动能发电装置结构设计

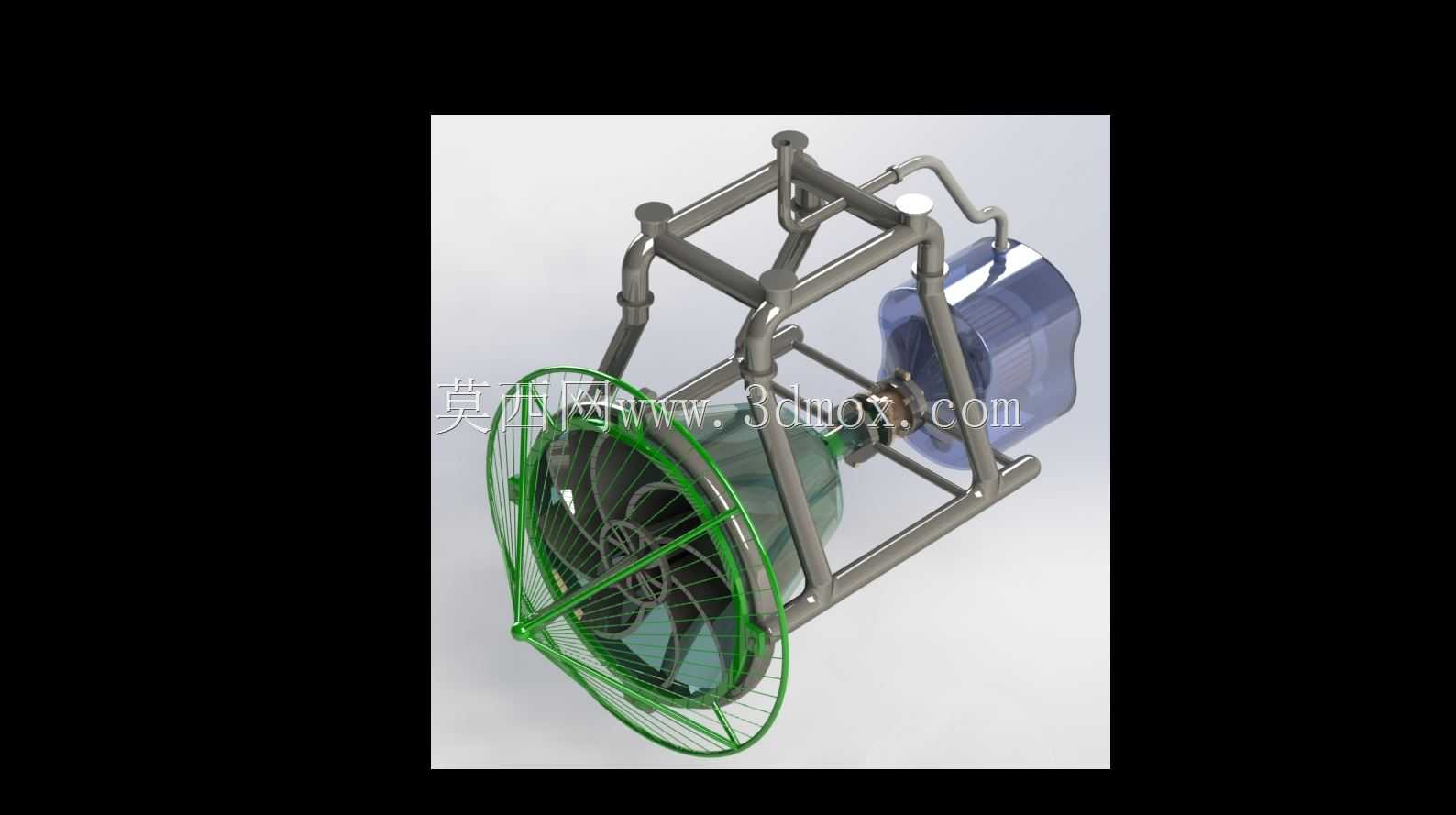

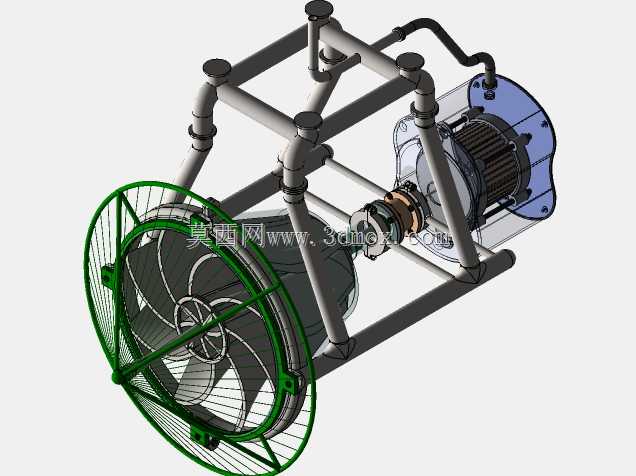

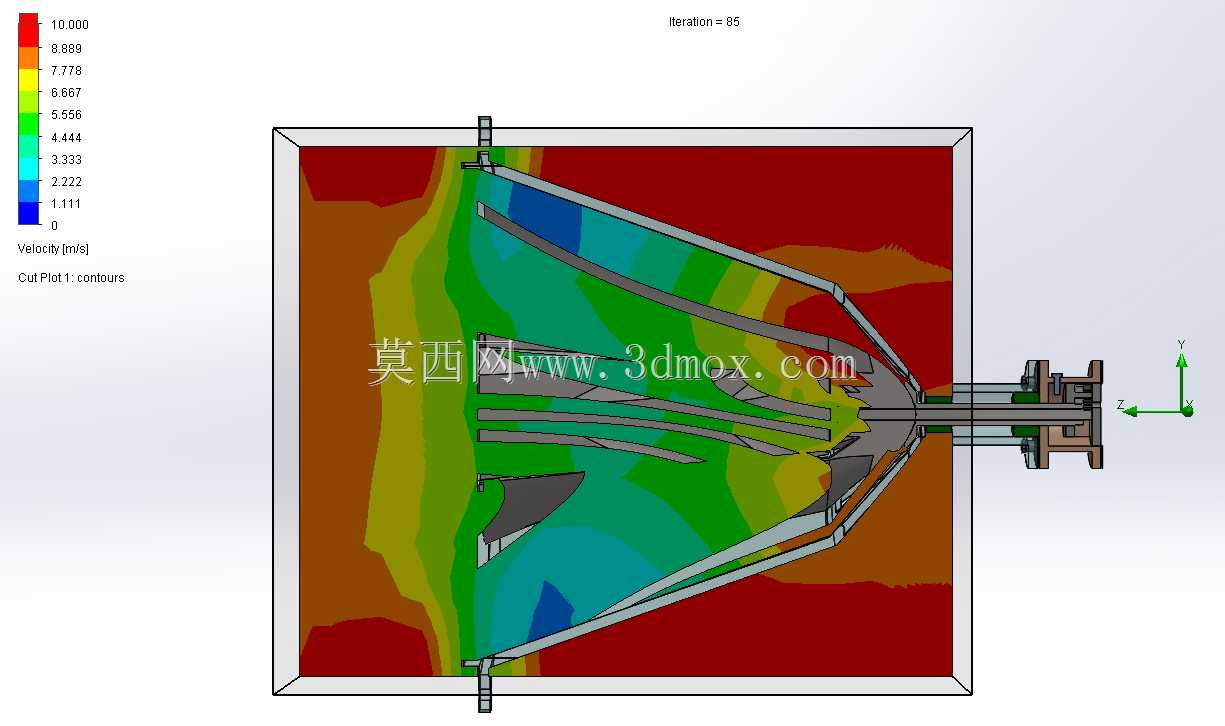

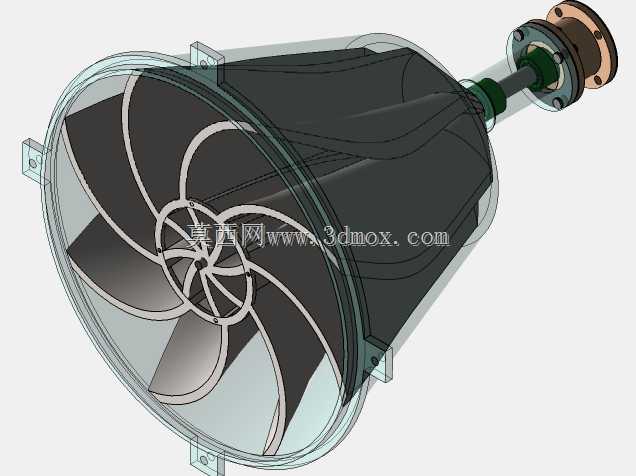

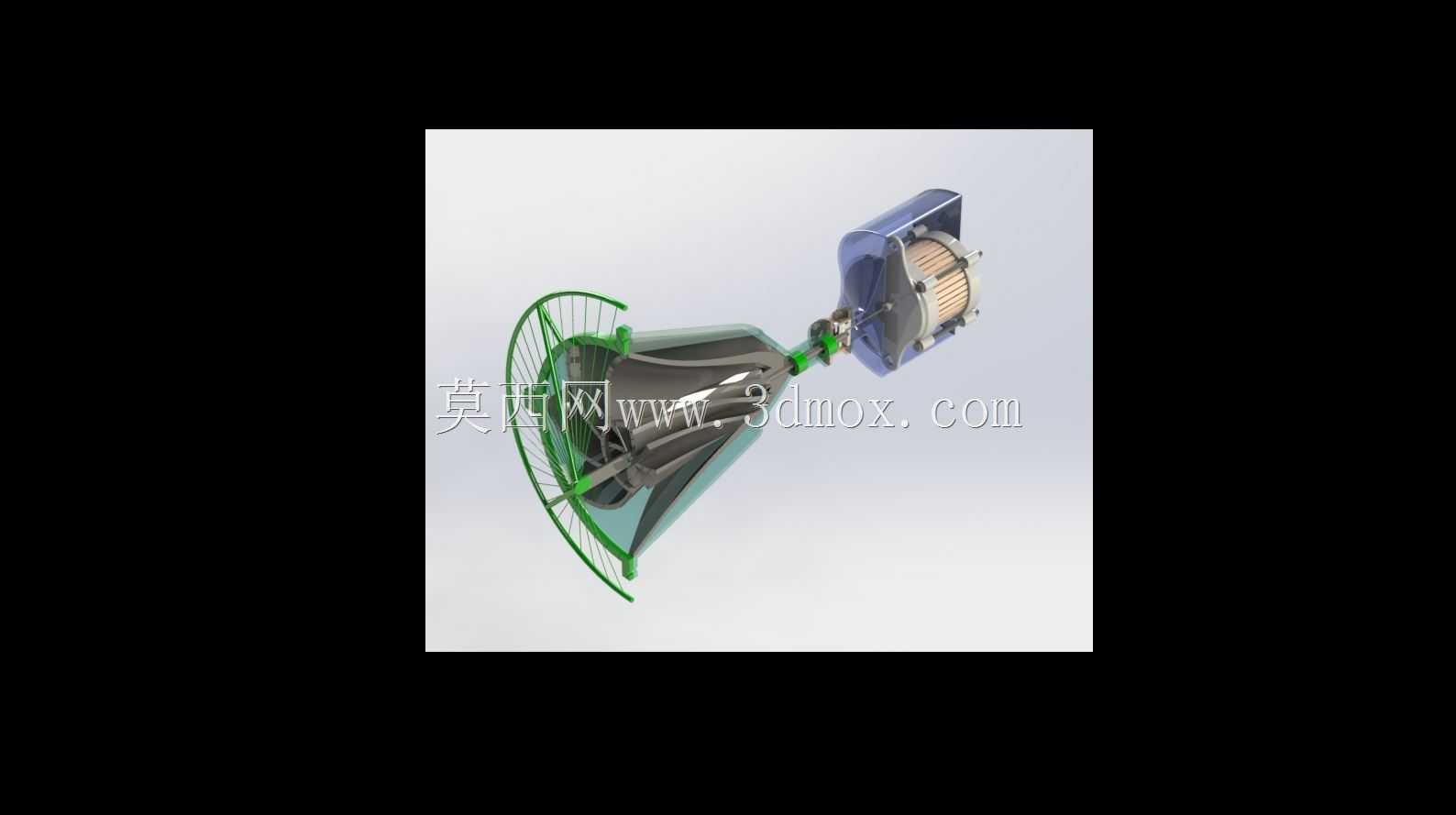

　　该装置针对低流速自然水体的动能捕获场景设计，可部署于内河河道、沿海潮汐带、输水明渠等存在稳定定向水流的区域，无需构筑拦水坝体，依托水流自身动能驱动叶轮旋转完成机械能到电能的转换，适配分布式离网供电场景，可为水文监测节点、水下传感设备、近岸小型用电设施提供持续电力供给。从流场仿真云图可以看出，装置整体采用收敛式导流腔体结构，进水端采用大开口扩口设计，能够在来流方向上扩大水流捕获范围，腔体内壁沿水流方向逐步收缩，利用文丘里效应提升进入腔体内部的水流流速，让作用在叶轮上的流体动能得到增益，同等来流条件下可提升叶轮的转矩输出效率。叶轮采用多叶片扭曲翼型设计，叶片型线沿径向做变角度扭转，匹配腔体内不同半径位置的水流流速分布，

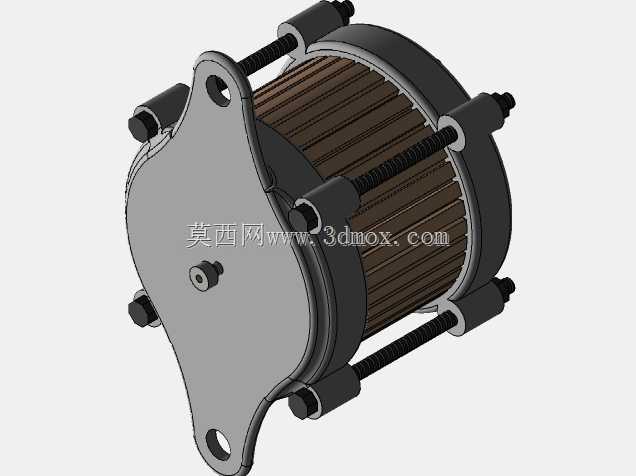

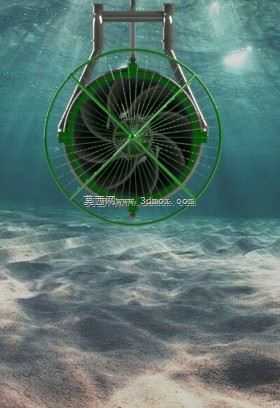

　　减少叶片表面的流动分离损失，降低水流绕流叶片时的涡流损耗，提升动能捕获效率。叶轮与内置的发电转子采用同轴直连结构，取消了传统的齿轮增速传动环节，减少了传动路径上的机械损耗，同时降低了水下密封环节的设计复杂度，转轴位置采用多层组合式动密封结构，适配长期浸没在水体中的工作环境，避免水体侵入发电腔体内部造成部件腐蚀或电路短路。装置的安装边界充分考虑水下部署的实际需求，整体外轮廓为方正的箱式结构，外部预留标准化的安装连接点位，可直接固定在水下预制基座、河床桩架或者输水渠道的侧壁结构上，无需额外定制复杂的安装支架，腔体的进出水方向与水流方向平行对齐即可完成部署，安装作业难度低。导流腔体的内壁做流线型过渡处理，在叶轮的出水侧设置扩散段结构，

　　引导做功后的水流平缓流出腔体，减少出口处的尾流涡流对来流的干扰，同时降低装置整体的水流阻力，减少对原有水体流态的影响。从结构设计逻辑上，该装置优先考虑长期水下工作的可靠性，所有过流部件的型线设计都围绕降低流阻、减少空蚀风险展开，通过流场仿真迭代优化导流腔与叶片的匹配关系，确保在0.5m/s到3m/s的常见自然水流流速区间内，叶轮都能保持稳定的转动状态，不会出现叶片失速、转矩波动过大的问题。装置的整体结构紧凑，所有发电功能部件都集成在密封腔体内部，外部没有裸露的传动部件，可降低水下漂浮杂物缠绕叶轮的风险，适配水体中存在一定悬浮杂质、小型漂浮物的实际工作环境，减少日常运维的频次。在结构强度设计上，腔体外壳采用耐水蚀的结构材质，可承受长期水流冲击以及不同水深的静水压力，叶轮叶片的根部做圆弧过渡加强处理，避免长期受交变水流载荷作用出现结构疲劳断裂，连接部位的紧固件均采用防松设计，抵消水流脉动带来的振动影响，保证装置长期运行的结构稳定性。
