玛卡原料分选粉碎一体化加工处理设备

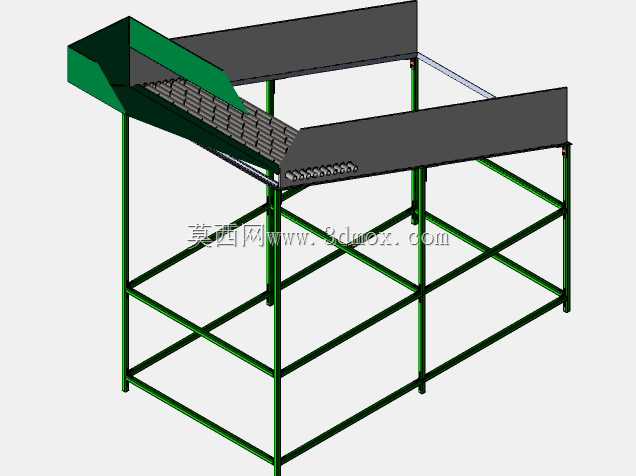

　　这套设备针对玛卡干粉商业化加工前的原料预处理环节设计，集成了进料导料、带式输送分选、末端粉碎衔接的完整功能段，适配高原特色农产品初加工生产线的工位排布需求。从现场安装边界来看，设备整体采用方管焊接的分体式机架结构，支腿底部预留了膨胀螺栓固定孔位，可直接固定于水泥硬化车间地面，整体占地长度约3.2米、宽度约1.1米、进料端高度约1.6米、出料端高度约0.8米，倾斜布置的输送段倾角控制在12度，既保证带面物料依靠自重缓慢下滑完成分选，又避免倾角过大导致物料滚落速度过快无法完成杂质剔除。进料端设置的加宽导料溜槽采用折边焊接结构，溜槽侧板高度200mm，可承接上游清洗工序输出的玛卡鲜果原料，避免进料过程中物料洒落，

　　溜槽与输送段的衔接处做了圆弧过渡处理，减少原料卡滞的风险。输送段的带面选用带横向挡条的食品级防滑输送带，挡条高度30mm，间距150mm，可将玛卡原料均匀摊布在带面上，带面两侧设置高度300mm的固定式挡边，防止分选过程中物料从带侧掉落；带面下方沿输送方向布置了多组可调式托辊，托辊间距控制在400mm，可根据带面张紧程度调整托辊高度，避免长期运行后带面下垂跑偏。设备的分选功能依靠带面末端的间隙筛分结构实现，输送至末端的玛卡原料经过间隙段时，夹杂的树叶、碎石等轻质或小尺寸杂质会从间隙掉落至下方的废料收集槽，符合尺寸要求的玛卡原料则沿末端溜槽进入后续的粉碎工序，间隙大小可通过调整末端挡板的固定螺栓位置实现10-30mm范围的调节，

　　适配不同粒径等级的玛卡原料分选需求。机架部分全部采用40403mm的碳钢方管焊接成型，焊接位置全部做了打磨去毛刺处理，表面喷涂绿色防锈漆，支腿之间设置了横向和斜向的加强拉杆，提升整体机架的抗扭刚度，即使在满负载运行状态下也不会出现明显晃动。设备的输送驱动单元布置在出料端的机架侧方，采用减速电机直接驱动主动辊的结构，传动效率高，维护点少，主动辊和从动辊的表面都做了滚花处理，增大与输送带之间的摩擦力，避免运行过程中出现打滑现象；从动辊端设置了丝杠式张紧机构，可通过旋转张紧螺栓调整输送带的张紧度，张紧行程为100mm，满足输送带长期拉伸后的张紧调整需求。在实际生产线排布中，该设备可直接对接上游的鼓泡清洗机出料口，

　　下游对接锤片式粉碎机进料口，无需额外设置中间转运输送设备，减少生产线的占地空间和物料转运过程中的二次污染风险；设备两侧预留了600mm的操作维护空间，方便操作人员定期检查输送带磨损情况、清理筛分间隙处卡滞的杂物、调整分选间隙大小。针对农产品加工车间潮湿多水的使用环境，设备的所有紧固件都采用镀锌防锈处理，驱动电机的防护等级达到IP55，可适应车间冲洗作业的环境要求，避免设备过早锈蚀损坏。从结构设计的合理性来看，倾斜布置的输送段同时完成物料输送和人工辅助分选的功能，操作人员可站在设备两侧的操作位，手动挑除带面上未被间隙筛分剔除的变质玛卡果、残枝等杂质，进一步提升原料的纯净度，为后续玛卡干粉的加工品质提供保障；设备的整体结构没有复杂的特殊加工件，大部分零部件都可以采用常规型材和标准件加工制作，加工制造成本低，后期维护更换配件方便，适合中小型农产品加工企业的生产线配套使用。
