电动螺旋桨驱动小型玩具船结构设计

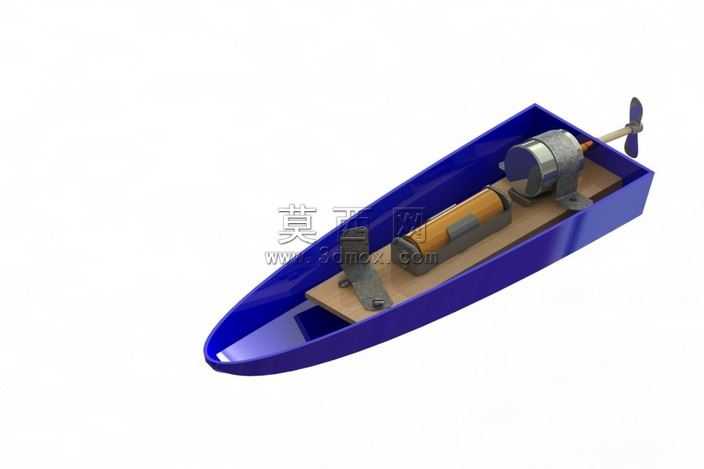

本作品为电动螺旋桨驱动的小型玩具船三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，首先从船体外壳的曲面造型入手，通过放样、曲面修剪、加厚等命令构建出流线型的蓝色船体外壳，船体艏部采用圆弧收窄的减阻造型，艉部预留螺旋桨安装位，船身内部设置平整的安装底板，为内部动力组件提供稳定的安装基准。内部动力组件的建模遵循真实玩具船的传动逻辑，依次完成干电池仓、微型直流电机、传动支架、尾部螺旋桨的独立建模：干电池采用圆柱造型搭配端部电极结构，贴合常规干电池的外观尺寸；微型电机还原了圆柱形机壳、端部输出轴、安装固定耳的细节结构；传动支架通过折弯钣金特征建模，实现电池与电机的位置固定，同时预留导线走线的空间；尾部螺旋桨采用多叶片曲面造型，与电机输出轴完成同轴心配合，确保传动路径的合理性。材质渲染阶段针对不同部件匹配对应材质属性，船体外壳赋予高光泽深蓝色塑料材质，模拟注塑玩具船的光滑外壳质感；内部安装底板赋予浅棕色哑光木质或纤维板材质，还原简易玩具船的底板特征；电机外壳赋予银灰色金属磨砂材质，电池外壳赋予棕黄色哑光塑料搭配金属端盖材质，螺旋桨叶片赋予深灰色硬质塑料材质，通过材质区分清晰展现各部件的功能属性。结构设计上充分考虑小型电动玩具船的装配合理性，所有内部组件均与底板设置配合限位，电池与电机的位置排布兼顾船体前后重量平衡，避免航行时出现艏倾或艉倾问题，螺旋桨的安装高度确保航行时桨叶下半部分浸入水中获得足够推力，同时避免桨叶触碰船体外壳产生干涉。整体建模过程严格遵循装配逻辑，各部件之间保留合理的装配间隙，既还原了简易电动玩具船的真实结构，也为后续的3D打印制作、结构优化调整提供了完整的三维数据支撑，模型各特征参数可编辑，能够根据需求调整船体尺寸、动力组件规格，适配不同的制作与使用场景。
