钢管桁架式赛车底盘车架结构设计

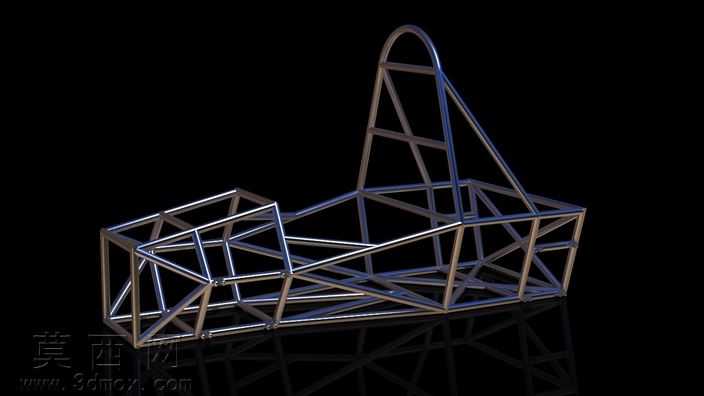

本作品为钢管桁架式赛车底盘车架的三维结构设计，采用空间管架结构作为整车承载基础，是赛车设计中核心的承载部件。建模过程中以整车布置的硬点尺寸为基准，先搭建主环、前环、侧边防撞结构、前后悬安装点的基准线框，确定各管件的空间走向与连接节点位置，再通过三维软件的焊件模块生成对应规格的钢管实体，对每一处连接节点做相贯线切割适配处理，保证管件之间贴合紧密，符合实际焊接加工的工艺要求。模型渲染阶段采用金属材质模拟钢管的表面质感，添加环境反射效果凸显金属管材的冷硬质感，黑色背景衬托下清晰展现车架的空间结构层次，各管件的粗细规格、斜向加强撑的布局都直观呈现。结构设计上遵循赛车轻量化与高刚性兼顾的思路，主承载环采用大管径厚壁钢管保证碰撞时的结构强度，侧边防撞结构设置多道横向与斜向支撑，分散侧向撞击的受力，前后部的桁架结构采用小管径钢管做三角支撑布局，在控制整体重量的同时提升车架的抗扭刚度，为悬架、动力总成、座椅、转向系统等部件预留了精准的安装点位，各安装位的连接面都做了平面补强设计，避免局部应力集中。整个车架的三角桁架布局经过受力路径优化，让行驶过程中产生的载荷能够通过管件顺畅传递到整个框架结构，减少局部受力过大导致的变形风险，防滚环的弧度与高度符合赛车安全规范要求，能够在车辆发生翻滚时为驾乘人员提供足够的生存空间，斜向加强撑的排布避开了后续总成部件的安装空间，兼顾结构强度与装配可行性，每一处管件的连接角度都经过反复调整，在保证结构刚性的前提下尽可能减少冗余管件，实现轻量化设计目标。
